Tóm tắt bài viết:cácĐầu nối kéo đẩy kim loại dòng Skết hợp cấu trúc nhỏ gọn, khóa kéo đẩy an toàn, tấm chắn EMC đầy đủ và cấu hình tiếp xúc linh hoạt cho các thiết bị có độ tin cậy kết nối và không gian lắp đặt hạn chế. Được phát triển bởiĐoàn tụ, dòng sản phẩm này được thiết kế cho thiết bị y tế, dụng cụ kiểm tra và đo lường, công nghệ thiết bị đeo và hệ thống điện tử cầm tay. Với kích cỡ vỏ 0–2, nhiều tùy chọn tiếp xúc, hơn 5.000 chu kỳ ghép nối và phạm vi nhiệt độ xuống tới -45°C, nó mang lại sự cân bằng thực tế giữa khả năng thu nhỏ, độ bền và hiệu suất điện.
Mục lục
- Đầu nối kéo đẩy kim loại dòng S là gì?
- Ưu điểm chính của dòng S là gì?
- Thông số kỹ thuật chính là gì?
- Đầu nối kéo đẩy kim loại dòng S được sử dụng ở đâu?
- Các kỹ sư nên chọn đầu nối phù hợp như thế nào?
- Dòng S có thể được tùy chỉnh như thế nào?
- Đoàn tụ kiểm soát chất lượng sản phẩm như thế nào?
- Câu hỏi thường gặp

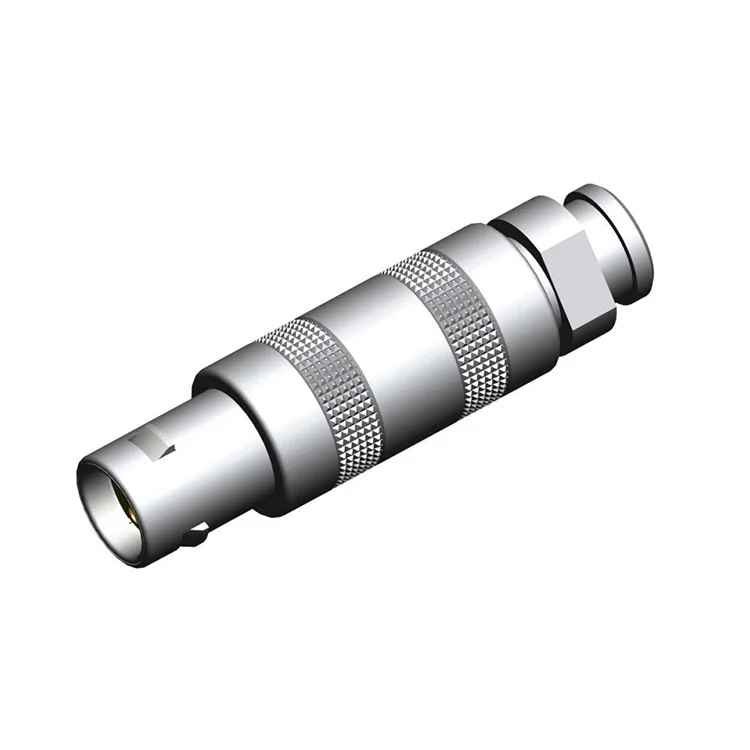

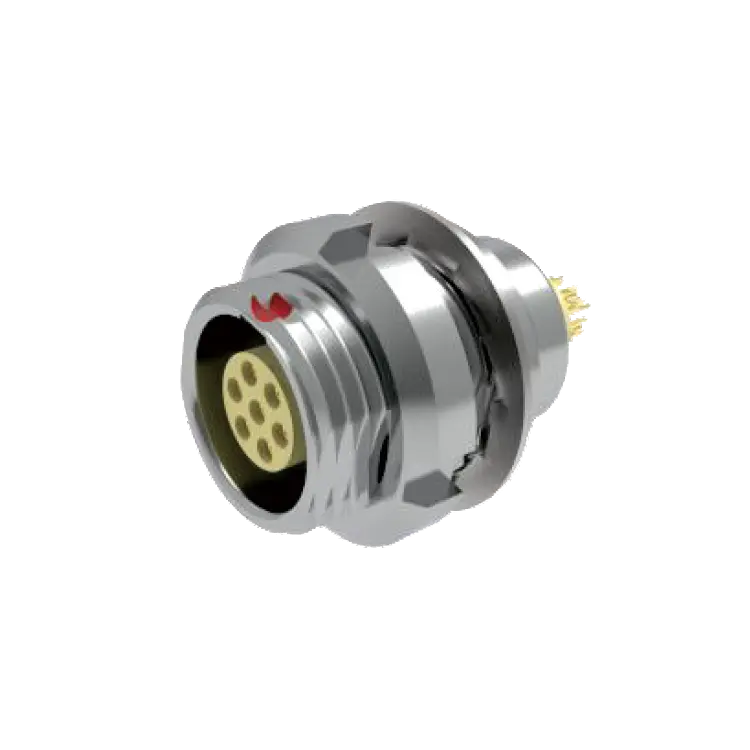

Đầu nối kéo đẩy kim loại dòng S là gì?
cácĐầu nối kéo đẩy kim loại dòng Slà đầu nối hình tròn nhỏ gọn được phát triển cho các ứng dụng yêu cầu kết nối điện đáng tin cậy trong không gian lắp đặt hạn chế. Không giống như các đầu nối ren thông thường, cơ chế tự chốt kéo đẩy của nó cho phép ghép nối và tháo ghép nối nhanh chóng đồng thời cung cấp phản hồi xúc giác và âm thanh khi kết nối được cắm đúng cách.
Đoàn tụ định vị S Series dành cho thiết bị di động và có không gian hạn chế trong đó kích thước đầu nối, độ tin cậy cơ học, khả năng che chắn và tính dễ vận hành đều ảnh hưởng đến thiết kế hệ thống. Cấu trúc kim loại của nó mang lại độ bền cơ học và khả năng che chắn điện từ 360 độ, đồng thời kiểu dáng mỏng giúp giảm thiểu sự nhô ra khỏi bảng điều khiển thiết bị.
Dòng sản phẩm này có sẵn ở nhiều kích cỡ vỏ và cấu hình tiếp điểm. Tùy thuộc vào cấu hình, các kỹ sư có thể chọn đầu hàn hoặc đầu cuối PCB để phù hợp với các yêu cầu lắp ráp khác nhau. Tính linh hoạt này làm cho đầu nối phù hợp với cả nguyên mẫu nhỏ gọn và thiết bị chuyên nghiệp được sản xuất số lượng lớn.
Ưu điểm chính của dòng S là gì?
Việc lựa chọn đầu nối hiếm khi dựa trên một thông số kỹ thuật duy nhất. Đối với thiết bị điện tử cầm tay và thiết bị chuyên nghiệp, các nhà thiết kế thường cần cân bằng không gian lắp đặt, bảo mật kết nối, tính toàn vẹn của tín hiệu, độ bền và yêu cầu sản xuất. Dòng S giải quyết những yếu tố này thông qua một số tính năng thiết kế.
Xây dựng nhỏ gọn và nhẹ
Thiết kế cấu hình thấp giúp giảm lượng vỏ đầu nối vượt ra ngoài bề mặt lắp đặt. Điều này đặc biệt có giá trị trong các thiết bị cầm tay và khung máy nhỏ gọn, nơi mỗi milimet không gian của bảng điều khiển đều quan trọng.
Khóa kéo đẩy nhanh
Cơ chế tự chốt hỗ trợ thao tác nhanh bằng một tay. Phản hồi xúc giác và tiếng nhấp chuột có thể nghe được giúp người vận hành xác định sự tương tác thành công, điều này đặc biệt hữu ích khi các đầu nối phải được lắp đặt ở những vị trí hạn chế hoặc hạn chế về mặt thị giác.
Che chắn EMC 360 độ
Vỏ hoàn toàn bằng kim loại cung cấp khả năng che chắn điện từ liên tục xung quanh giao diện kết nối. Thông số kỹ thuật được công bố cho thấy mức suy giảm hơn 60 dB ở 100 MHz, khiến dòng này phù hợp với các thiết bị mà nhiễu điện từ có thể ảnh hưởng đến tín hiệu nhạy cảm.
Độ bền giao phối cao
Dòng S được thiết kế để kết nối và ngắt kết nối nhiều lần, với độ bền định mức hơn 5.000 chu kỳ giao tiếp. Điều này rất quan trọng đối với thiết bị kiểm tra, dụng cụ y tế và hệ thống di động thường xuyên được bảo trì hoặc cấu hình lại.
- Lắp đặt bảng điều khiển cấu hình thấp
- Hoạt động tự chốt kéo đẩy
- Vỏ kim loại để che chắn điện từ
- Nhiều kích cỡ vỏ và cấu hình liên hệ
- Hơn 5.000 chu kỳ giao phối
- Tùy chọn nhiệt độ hoạt động từ -45°C đến +125°C
Thông số kỹ thuật chính là gì?
Hiểu các thông số kỹ thuật về điện và cơ là điều cần thiết trước khi tích hợp đầu nối tròn vào sản phẩm mới. Các thông số kỹ thuật sau đây tóm tắt cấu hình được công bố của S Series.
| tham số | Thông số kỹ thuật dòng S |
|---|---|
| Chất liệu vỏ | Đồng thau, tiêu chuẩn |
| Kích cỡ vỏ | 0, 1 và 2 |
| Tùy chọn liên hệ | 2 đến 6 chân trên cấu hình tham chiếu; tùy chọn mật độ cao hơn có thể có sẵn |
| Đánh giá hiện tại | 5A đến 15A mỗi tiếp điểm, tùy thuộc vào thước đo tiếp xúc |
| Đánh giá điện áp | AC/DC 200V đến 500V |
| Chu kỳ giao phối | Hơn 5.000 hoạt động |
| Phạm vi nhiệt độ | -45°C đến +125°C |
| Che chắn EMI | Tấm chắn kim loại 360°; > Suy giảm 60 dB ở 100 MHz |
| Bảo vệ chống xâm nhập | Tiêu chuẩn IP50 |
| Khả năng chống phun muối | Hơn 72 giờ |
| Điện trở tiếp xúc | 5 mΩ ban đầu |
| Điện trở cách điện | ≥5000 MΩ ở 500 VDC |
Xếp hạng thực tế phải luôn được xác minh dựa trên cấu hình đầu nối cụ thể, kích thước tiếp điểm, phương pháp kết thúc và điều kiện vận hành dự định trước khi đánh giá chất lượng sản phẩm cuối cùng.
Đầu nối kéo đẩy kim loại dòng S được sử dụng ở đâu?
Sự kết hợp giữa kích thước nhỏ gọn, khóa nhanh, tấm chắn và độ bền cơ học giúp S Series phù hợp với các thiết bị yêu cầu kết nối thường xuyên trong khi vẫn duy trì kích thước tổng thể nhỏ.
Thiết bị y tế và chẩn đoán
Hệ thống siêu âm cầm tay, máy theo dõi bệnh nhân, máy đo nồng độ oxy trong mạch, thiết bị phẫu thuật điện và dụng cụ chẩn đoán có thể được hưởng lợi từ các đầu nối nhỏ gọn vẫn an toàn trong quá trình di chuyển và bảo trì thiết bị. Độ tin cậy của đầu nối đặc biệt quan trọng khi tín hiệu điện phải duy trì ổn định trong quá trình sử dụng nhiều lần.
Thiết bị kiểm tra và đo lường
Máy hiện sóng cầm tay, đồng hồ vạn năng, máy phân tích logic, thiết bị hiệu chuẩn và dụng cụ kiểm tra môi trường thường yêu cầu giao diện bên ngoài nhỏ gọn. Cơ chế kéo đẩy có thể đơn giản hóa việc thay đổi kết nối thường xuyên trong khi lớp vỏ kim loại giúp bảo vệ các tín hiệu nhạy cảm khỏi nhiễu điện từ.
Công nghệ có thể đeo và di động
Bộ khung ngoài công nghiệp, hệ thống giám sát thiết bị đeo, thiết bị gắn trên đầu và các thiết bị điện tử cầm tay khác có thể phải đối mặt với những hạn chế nghiêm ngặt về không gian và trọng lượng. Đầu nối hình tròn mỏng cung cấp cho các nhà thiết kế một tùy chọn khác khi các giao diện lớn hơn thông thường không phù hợp.
Thiết bị nghe nhìn chuyên nghiệp
Máy ghi di động, camera phát sóng, bộ phát không dây và thiết bị chuyên nghiệp có liên quan có thể yêu cầu đầu nối có thể chịu được việc xử lý nhiều lần. Giao diện khóa nhanh có thể cải thiện khả năng sử dụng tại hiện trường mà không cần dựa vào quy trình ghép nối dài dòng.
Các kỹ sư nên chọn đầu nối phù hợp như thế nào?
Việc chọn đầu nối nên bắt đầu từ các yêu cầu thực tế về điện, cơ, môi trường và lắp đặt của thiết bị thay vì chỉ chọn kiểu nhỏ nhất hiện có.
- Xác định yêu cầu liên hệ:Xác định số lượng mạch điện và tín hiệu cần thiết và chừa đủ chỗ cho những thay đổi thiết kế trong tương lai.
- Kiểm tra định mức điện:So sánh điện áp và dòng điện hoạt động với giá trị định mức của đầu nối, tính đến đồng hồ đo tiếp điểm và nhiệt độ.
- Đánh giá không gian sẵn có:Xác nhận kích thước vỏ, đường cắt của bảng điều khiển, độ sâu đầu nối, định tuyến cáp và khoảng trống xung quanh giao diện kết nối.
- Xem xét tần suất giao phối:Đối với thiết bị được bảo trì thường xuyên, hãy ưu tiên các đầu nối được thiết kế cho các chu kỳ kết nối lặp lại.
- Đánh giá điều kiện môi trường:Nhiệt độ, độ rung, sốc, độ ẩm, ăn mòn và nhiễu điện từ đều có thể ảnh hưởng đến việc lựa chọn đầu nối.
- Xác định phương pháp chấm dứt:Quyết định xem đầu mối hàn, PCB hoặc cụm cáp có phù hợp nhất với quy trình sản xuất hay không.
Đối với các dự án OEM, việc đánh giá đầu nối cùng với cụm cáp, vỏ sau, bộ chống căng, cấu trúc bảng điều khiển và sơ đồ nối dây cũng rất hữu ích. Cách tiếp cận này làm giảm các vấn đề tích hợp trong các giai đoạn sản xuất sau này.
Dòng S có thể được tùy chỉnh như thế nào?
Các nền tảng thiết bị khác nhau thường yêu cầu cấu hình đầu nối khác nhau. Reunion cung cấp các tùy chọn tùy chỉnh cho phép S Series được điều chỉnh phù hợp với các yêu cầu lắp ráp cáp và cơ khí cụ thể.
| Khu vực tùy chỉnh | Tùy chọn có sẵn |
|---|---|
| Vỏ hoàn thiện / Màu sắc | Màu bạc, đen hoặc RAL được chọn |
| Mạ tiếp xúc | Tùy chọn vàng, bạc hoặc thiếc |
| Máy đo cáp | 32AWG đến 20AWG |
| Chất liệu áo khoác | PVC, PUR, silicone hoặc PTFE |
| Đánh dấu bằng laze | Logo, số bộ phận, mã vạch hoặc thông tin nhận dạng khác |
| Bao bì | Ống chống tĩnh điện, băng dính và nhãn tùy chỉnh |
Các cụm cáp tùy chỉnh cũng có thể được cung cấp với độ dài, thước đo, cấu hình che chắn đã chọn và ủng giảm căng quá mức. Điều này có thể đơn giản hóa việc mua sắm bằng cách cho phép OEM cung cấp đầu nối và cụm cáp sẵn sàng lắp đặt dưới dạng một thành phần tích hợp.
Đoàn tụ kiểm soát chất lượng sản phẩm như thế nào?
Đối với các đầu nối chuyên nghiệp, việc sản xuất nhất quán cũng quan trọng như thiết kế cơ bản của sản phẩm. Reunion tuyên bố rằng quy trình sản xuất của họ bao gồm gia công chính xác, xử lý bề mặt, dập và mạ tiếp xúc, đúc khuôn, lắp ráp, kiểm tra điện, kiểm tra cơ học và đóng gói.
Các kích thước sản xuất quan trọng được kiểm soát thông qua gia công chính xác và giám sát quy trình. Thành phẩm được kiểm tra về điện và cơ, bao gồm điện trở tiếp xúc, điện trở cách điện, khả năng chịu điện môi, tính liên tục, lực tương tác và kiểm tra trực quan.
Theo thông tin sản phẩm, hệ thống chất lượng của Reunion bao gồm ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, trạng thái được UL công nhận và tuân thủ RoHS. Công ty cũng tuyên bố rằng các đầu nối S Series được kiểm tra 100% về điện và cơ trước khi xuất xưởng.
Đối với người mua OEM, sự kết hợp giữa kiểm soát sản xuất, thử nghiệm, truy xuất nguồn gốc và hỗ trợ tùy chỉnh này có thể có giá trị khi hiệu suất của đầu nối ảnh hưởng trực tiếp đến độ tin cậy của thành phẩm.
Câu hỏi thường gặp
Điều gì khiến S Series khác biệt với đầu nối ren thông thường?
Điểm khác biệt chính là cơ chế tự chốt kéo đẩy. Nó cho phép người vận hành ghép nối và nhả đầu nối một cách nhanh chóng mà không cần xoay đai ốc khớp nối, giúp nó đặc biệt thuận tiện cho các thiết bị di động, các tình huống ghép nối mù và các ứng dụng yêu cầu thay đổi kết nối thường xuyên.
S Series có thể hỗ trợ bao nhiêu chu kỳ giao phối?
Thông số kỹ thuật được công bố cho thấy hơn 5.000 hoạt động giao phối. Tuổi thọ sử dụng thực tế có thể phụ thuộc vào cấu hình đầu nối, môi trường vận hành, điều kiện kết nối và phương pháp bảo trì.
S Series có phù hợp với thiết bị y tế không?
Đúng. Dòng sản phẩm này được định vị dành cho thiết bị chẩn đoán và điều trị y tế và Reunion tuyên bố rằng hệ thống chất lượng của nó bao gồm ISO 13485:2016. Tuy nhiên, thiết bị y tế hoàn chỉnh vẫn chịu trách nhiệm về các yêu cầu an toàn và quy định hiện hành của chính nó.
Đoàn tụ có thể cung cấp các cụm cáp tùy chỉnh không?
Đúng. Các cụm cáp có thể được tùy chỉnh theo loại cáp, khổ cáp, chiều dài, vật liệu che chắn, vỏ bọc và thiết kế giảm sức căng. Các tùy chọn bao gồm vật liệu cáp PVC, PUR, silicone và PTFE, với đồng hồ đo từ 32AWG đến 20AWG.
Phạm vi nhiệt độ nào có sẵn?
Phạm vi tiêu chuẩn được công bố là -45°C đến +125°C. Các kỹ sư nên xác nhận mức nhiệt độ chính xác của đầu nối, cấu hình tiếp điểm, cáp và cụm lắp ráp trước khi sử dụng nó trong các ứng dụng có nhiệt độ khắc nghiệt.
Đầu nối có thể được tùy chỉnh bằng logo công ty hoặc số bộ phận không?
Đúng. Reunion liệt kê việc khắc laser như một tùy chọn tùy chỉnh, cho phép khách hàng đánh dấu vỏ bằng logo, số bộ phận, mã vạch hoặc thông tin nhận dạng khác.
Phần kết luận
Đầu nối kéo đẩy kim loại S Series được thiết kế dành cho các kỹ sư cần giải pháp kết nối nhỏ gọn, an toàn và bền bỉ mà không làm mất đi khả năng che chắn hoặc khả năng bảo trì. Cơ chế khóa kéo đẩy, cấu trúc kim loại, nhiều kích cỡ vỏ, tùy chọn đầu cuối linh hoạt và hơn 5.000 chu kỳ kết nối khiến nó rất phù hợp với thiết bị y tế, dụng cụ kiểm tra, thiết bị điện tử cầm tay, hệ thống đeo được và các ứng dụng nghe nhìn chuyên nghiệp. Nếu bạn đang phát triển một sản phẩm mới hoặc đang tìm kiếm một đầu nối thay thế đáng tin cậy, hãy truy cập trang sản phẩm S Series của Reunion để xem lại cấu hình có sẵn và các tùy chọn liên hệ. Đối với thông số kỹ thuật tùy chỉnh, cụm cáp, yêu cầu OEM hoặc mua số lượng lớn,liên hệ với chúng tôiđể thảo luận về đơn đăng ký của bạn với nhóm kỹ thuật Reunion và yêu cầu một giải pháp phù hợp.
