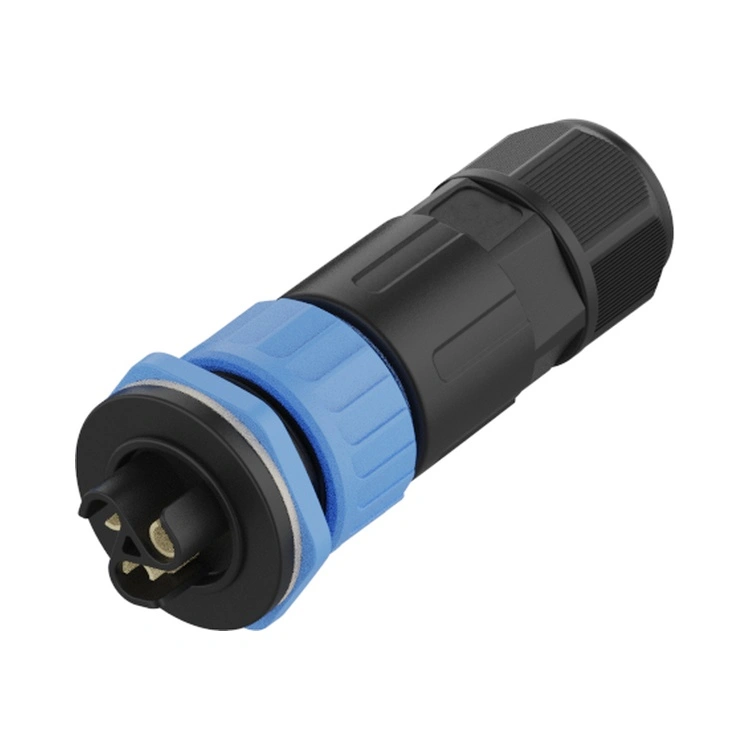

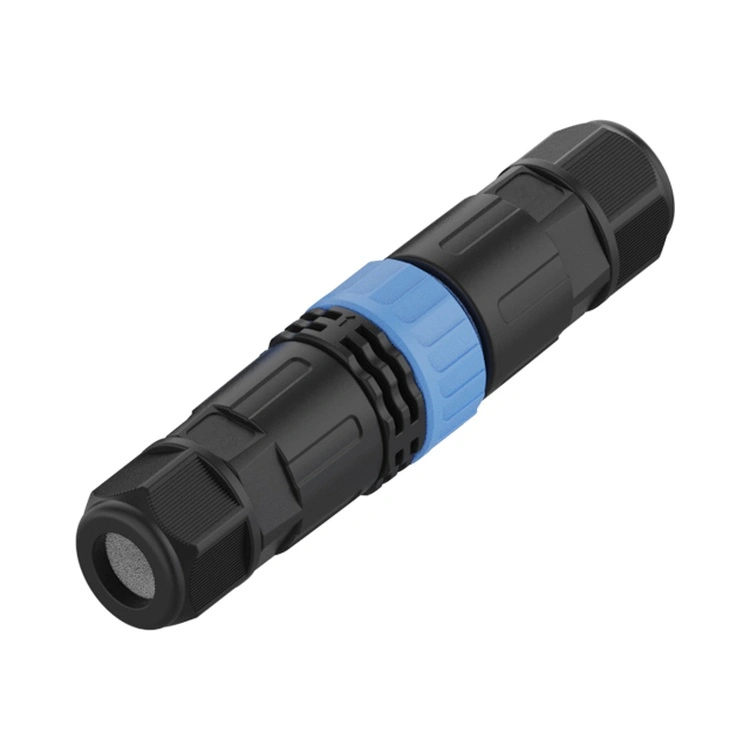

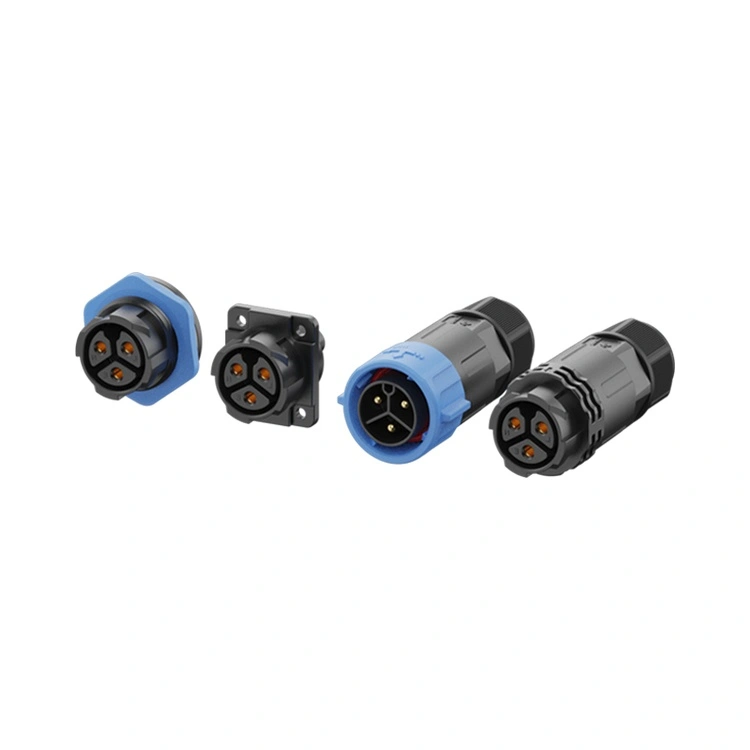

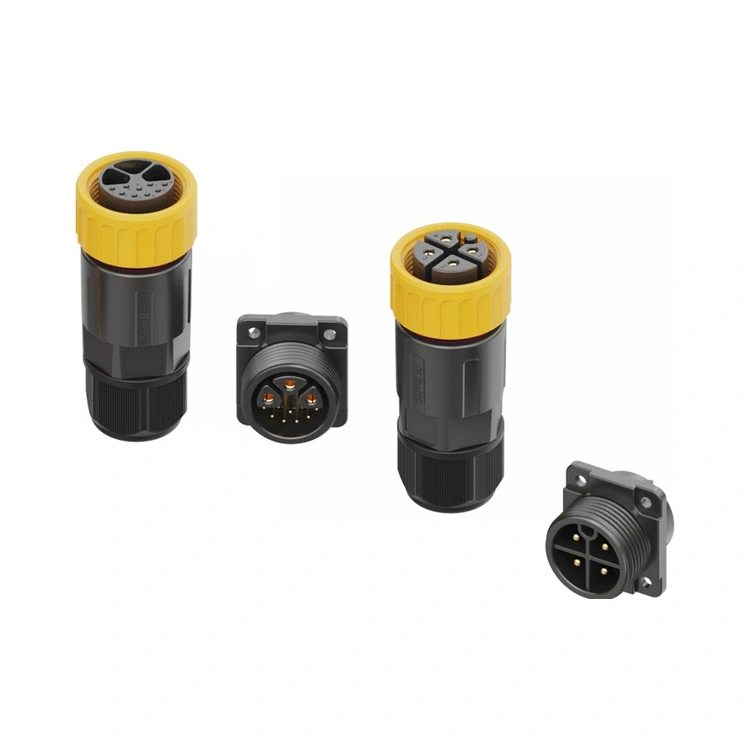

Đầu nối chống nước bằng nhựa dòng M25 là đầu nối chống ăn mòn dòng điện cao hàng đầu của Reunion, được thiết kế cho các ứng dụng mà nguồn điện lớn (lên đến 30A) phải cùng tồn tại với các điều kiện môi trường khắc nghiệt. Đầu nối hình tròn có ren này kết hợp giao diện 25 mm chắc chắn với khả năng chống nước Ip67/IP68 và vỏ nhựa nhiệt dẻo PA66 có độ bền cao vốn có khả năng chống ăn mòn—không rỉ sét, không bị oxy hóa và không bị suy giảm lớp mạ.
Có sẵn ở cấu hình 2 đến 12 chân, bao gồm các biến thể tín hiệu nguồn lai
, dòng M25 hỗ trợ cả tín hiệu cấp nguồn dòng điện cao (lên đến 20A) và tín hiệu điều khiển điện áp thấp trong một đầu nối duy nhất.
Cơ chế khóa ren để đảm bảo độ tin cậy khi kết nối nhất quán qua hàng trăm chu kỳ, trong khi các điểm tiếp xúc được gia công từ đồng thau với lớp mạ vàng chọn lọc để duy trì điện trở tiếp xúc thấp. Reunion sản xuất dòng nhựa M25 thông qua quy trình tích hợp theo chiều dọc—từ ép phun chính xác đến lắp ráp tự động và thử nghiệm điện 100%.
| Tính năng | Lợi ích |
| Vỏ PA66 chống ăn mòn | Không rỉ sét, không oxy hóa—được thiết kế cho môi trường phun muối, biển và tiếp xúc với hóa chất. |
| Giảm tới 60% trọng lượng | Nhẹ hơn đáng kể so với các sản phẩm tương đương bằng đồng thau—giảm tải trọng kết cấu lên thiết bị và giá đỡ. |
| Xếp hạng hiện tại lên tới 30A | Xử lý mức tải điện cao nhất trong dòng M—thích hợp cho động cơ hạng nặng, bộ sạc xe điện và phân phối điện. |
| Chống nước IP67/IP68 | Chịu được sự ngâm nước liên tục—đáng tin cậy khi lắp đặt ngoài khơi, ven biển và dễ bị lũ lụt. |

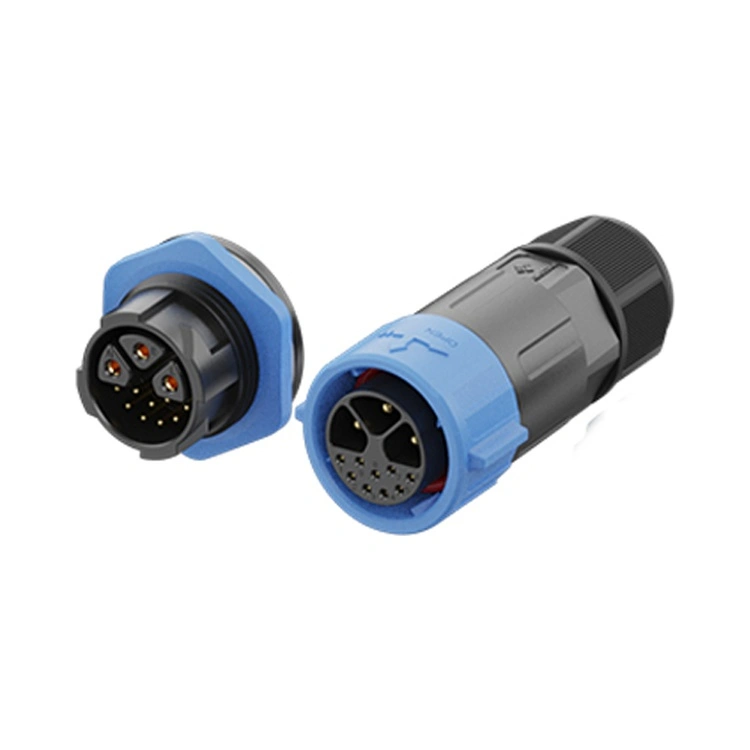

| Cấu hình lai 3+2, 3+5 ,3+9 | Kết hợp 3 chân nguồn dòng điện cao (lên đến 20A) với 2 hoặc 5 hoặc 9 chân tín hiệu—giảm số lượng cáp và không gian bảng điều khiển. |
| Danh bạ đồng mạ vàng | Điện trở tiếp xúc thấp (<3mΩ) và khả năng chống ăn mòn—duy trì hiệu suất trong môi trường ẩm ướt. |
| Khóa ren | Kết nối chống rung—ngăn chặn sự lỏng lẻo do chuyển động của máy móc hạng nặng và chu kỳ nhiệt. |
| -40°C đến +105°C Hoạt động | Phạm vi nhiệt độ rộng bao gồm các điều kiện công nghiệp, hàng hải và ngoài trời khắc nghiệt. |
| tham số | 2 chân | 3 chân | 4 chân | 5 chân | 6 chân | 3+2 chân | 3+5 chân | 3+9 chân |
| Đánh giá điện áp | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Đánh giá hiện tại | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Phần dây | 0,75-4,0mm2 | 0,75-4,0mm2 | 0,5-2,5 mm2 | 0,5-2,5 mm2 | 0,25-1,5 mm2 | 0,25-2,5 mm2 | 0,25-2,5 mm2 | 0,25-2,5 mm2 |
Nhiệt độ hoạt động:-40°C ~ +105°C
Đánh giá bảo vệ:IP65 / IP67 / IP68 (điều kiện đã kết hợp)
Vật liệu nhà ở:PA66
Tài liệu liên hệ:Đồng thau mạ vàng
Điện trở tiếp xúc:3mΩ
Chu kỳ giao phối:≥500
Cân nặng:Nhẹ hơn khoảng 60% so với đầu nối bằng đồng tương đương
Đánh giá tính dễ cháy:UL 94 V-0
Tất cả các vật liệu tuân thủ RoHS
| Diện mạo | Dòng Nhựa Reunion M25 | Đầu nối kim loại M25 | Thương hiệu đầu nối nhựa cao cấp |
| Chống ăn mòn | Xuất sắc – PA66 | Phụ thuộc vào lớp mạ – nguy cơ rỉ sét khi phun muối | Biến |
| Cân nặng | Nhẹ hơn tới 60% | Nặng - chủng gắn kết | Tương tự với Reunion |
| Giá | Định giá thân thiện với khối lượng | cao hơn 3-4× | cao hơn 2-3× |
| Đánh giá hiện tại | Lên đến 30A | Lên đến 30A | Thường thấp hơn |
| Tùy chọn kết hợp | 3+2, 3+5 ,3+9pin | Giới hạn | Giới hạn |
| Kiểm tra điện 100% | Mỗi đơn vị | Dựa trên mẫu | Dựa trên mẫu |
| Truy xuất nguồn gốc | ERP có thể theo dõi | Đúng | Đúng |
| Thời gian dẫn | 15-17 ngày | 4-8 tuần | 4-6 tuần |
| Tùy chỉnh MOQ | Thấp (100 miếng) | Cao (500+) | Cao (500+) |
| Chứng chỉ ISO | 9001, 14001, 13485 | Thông thường 9001 | Thông thường 9001 |
| Chứng nhận | Phạm vi |
| ISO 9001:2015 | Quản lý chất lượng - thiết kế, sản xuất và dịch vụ hậu mãi. |
| ISO 14001:2015 | Quản lý môi trường—giảm chất thải đã được xác minh và các biện pháp thực hành bền vững. |
| ISO 13485:2016 | Quản lý chất lượng thiết bị y tế—áp dụng cho M25 được sử dụng trong thiết bị chẩn đoán hoặc theo dõi. |
| UL được công nhận | Chứng nhận an toàn cấp thành phần cho thị trường Bắc Mỹ. |
| RoHS | Hạn chế các chất độc hại—tuân thủ Chỉ thị của EU. |
Dây chuyền sản xuất đầu nối nhựa M25 của Reunion hoạt động dưới sự kiểm soát quy trình nghiêm ngặt. Khả năng chống nước IP67 được kiểm chứng trên mỗi lô sản xuất thông qua thử nghiệm ngâm thực tế (1m, 30 phút). Hồ sơ kiểm tra, chứng chỉ vật liệu và báo cáo kiểm tra được lưu giữ cho từng lô.
Định mức dòng điện của đầu nối nhựa M25 được xác định bởi hệ thống tiếp xúc và thước dây chứ không phải vật liệu vỏ. Vỏ PA66 là nhựa nhiệt dẻo nhiệt độ cao với nhiệt độ biến dạng nhiệt vượt quá 200°C—cao hơn nhiều so với phạm vi hoạt động của đầu nối từ -40°C đến +105°C. Bản thân các điểm tiếp xúc bằng đồng thau mạ vàng và định mức dòng điện (lên tới 30A) được xác thực thông qua thử nghiệm độ tăng nhiệt theo tiêu chuẩn IEC 60512. Trong thử nghiệm của chúng tôi, mức tăng nhiệt độ của đầu nối nhựa M25 ở dòng điện định mức nằm trong cùng giới hạn với các đầu nối kim loại tương đương. Độ dẫn nhiệt thấp hơn của vỏ được bù đắp bằng hình học cách điện và thiết kế tiếp xúc được tối ưu hóa giúp tản nhiệt hiệu quả thông qua các dây dẫn cáp và giao diện bảng điều khiển.
Có—đầu nối nhựa M25 rất phù hợp cho các ứng dụng sạc xe điện, cụ thể là:
Trạm sạc AC được lắp đặt ở những nơi ven biển hoặc có độ ẩm cao.
Bộ sạc tích hợp yêu cầu kết nối chống ăn mòn.
Giao diện quản lý pin kết hợp nguồn và tín hiệu.
Đặc tính chống ăn mòn của vỏ PA66 đặc biệt có giá trị đối với bộ sạc EV lắp đặt ở khu vực ven biển (xịt muối), môi trường đô thị (muối đường vào mùa đông) hoặc khu công nghiệp (tiếp xúc với hóa chất). Lớp đệm kín IP68 bảo vệ khỏi mưa và nước rửa. Để sạc nhanh DC (100A+), chúng tôi khuyên dùng các đầu nối công nghiệp lớn hơn được thiết kế đặc biệt cho các ứng dụng DC dòng điện cao.
