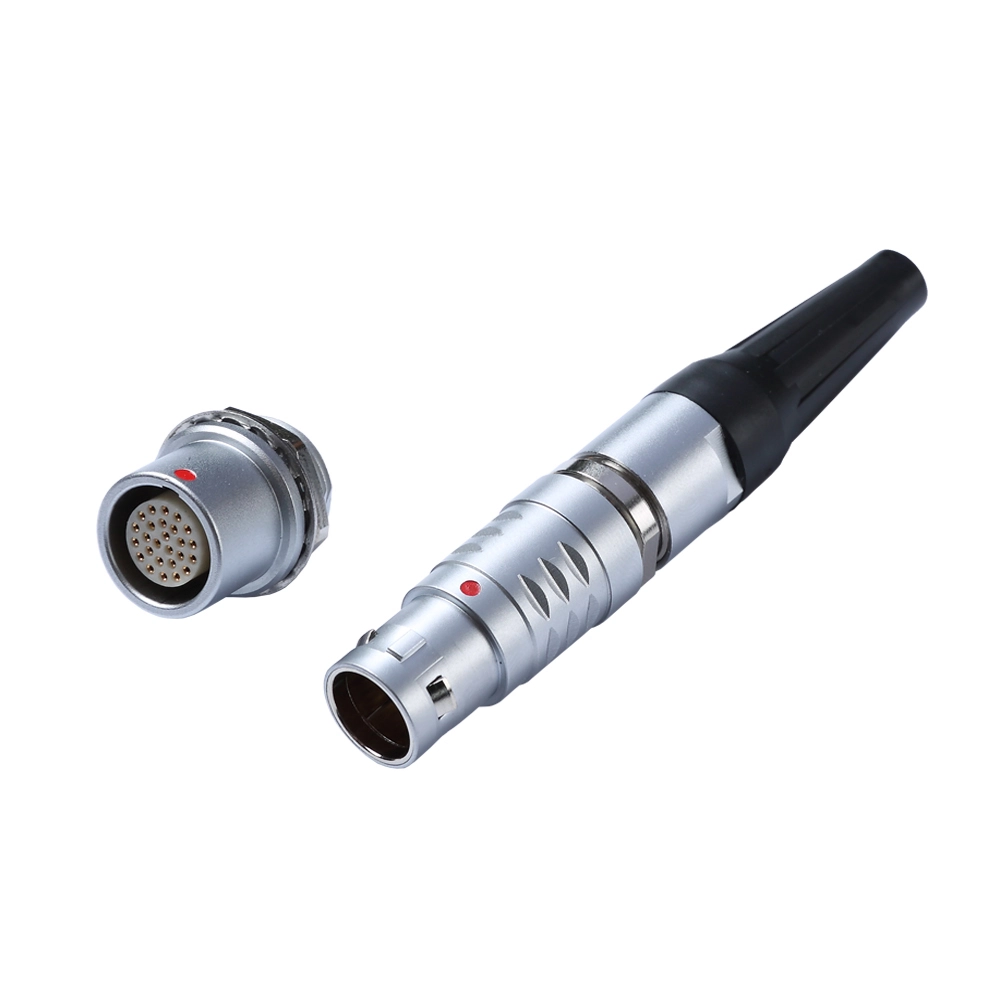

Đoàn tụphát triển các giải pháp đầu nối cho các ứng dụng yêu cầu kết nối điện đáng tin cậy, vận hành thuận tiện và tích hợp nhỏ gọn. cácĐầu nối kéo đẩy kim loại dòng Blà một đầu nối hình tròn được thiết kế theo cơ chế tự khóa kéo đẩy, giúp các nhà sản xuất thiết bị thiết lập các kết nối an toàn đồng thời đơn giản hóa việc kết nối và ngắt kết nối thông thường trong các ứng dụng công nghiệp, thiết bị đo đạc, y tế và điện tử khác.
Đầu nối kéo đẩy kim loại dòng B kết hợp vỏ tròn bằng kim loại với cơ chế khóa kéo đẩy để hỗ trợ kết nối điện nhanh chóng, an toàn. Tùy thuộc vào cấu hình đã chọn, họ đầu nối này có thể chứa nhiều cách sắp xếp tiếp điểm, kiểu lắp khác nhau và các tùy chọn hàn, uốn hoặc đầu cuối PCB. Những đặc điểm này khiến nó đáng được cân nhắc đối với thiết bị yêu cầu kết nối lặp lại, lắp đặt tiết kiệm không gian và truyền tín hiệu hoặc điện đáng tin cậy. Bài viết này giải thích cách hoạt động của trình kết nối, các ưu điểm thiết kế chính của nó, các kịch bản ứng dụng, tiêu chí lựa chọn và các cân nhắc về chất lượng. Nó cũng nêu rõ thông tin kỹ thuật mà người mua nên xác nhận với Reunion trước khi chỉ định đầu nối cho thiết kế mới hoặc dự án thay thế.
Đầu nối kéo đẩy kim loại dòng B là đầu nối điện hình tròn sử dụng cơ chế tự chốt kéo đẩy để kết nối và ngắt kết nối các bộ phận giao phối. Không giống như các đầu nối ren thông thường thường yêu cầu siết chặt bằng cách xoay, thiết kế kéo đẩy cho phép người dùng thiết lập kết nối bằng cách cắm phích cắm vào ổ cắm tương thích. Cơ cấu khóa hoạt động khi đầu nối được ghép đúng cách và nhả ra thông qua hành động kéo được chỉ định.
Vỏ kim loại mang lại giao diện cơ học chắc chắn và có thể góp phần đảm bảo khả năng tương thích điện từ khi cấu trúc che chắn của đầu nối được tích hợp chính xác vào thiết bị. Tùy thuộc vào cấu hình, đầu nối có thể hỗ trợ truyền tín hiệu điện, cung cấp điện hoặc kết hợp các yêu cầu về mạch.
Thông tin sản phẩm dòng B của Reunion bao gồm nhiều kích cỡ và cấu hình đầu nối. Các tùy chọn có sẵn có thể bao gồm các cấu trúc thẳng hoặc góc cạnh, các cách bố trí tiếp điểm khác nhau và các phương pháp chấm dứt thay thế. Người mua nên tham khảo bản vẽ và thông số kỹ thuật hiện hành của sản phẩm để xác minh các tính năng chính xác của mẫu đã chọn.
Để biết thông tin chi tiết về sản phẩm, hãy truy cập trang Đầu nối kéo kim loại Reunion B Series.
Cơ chế kéo đẩy được thiết kế để thực hiện các thao tác kết nối điện đơn giản mà không ảnh hưởng đến tính bảo mật của giao diện kết nối. Hoạt động của nó có thể được hiểu theo ba giai đoạn.
Nguyên tắc vận hành này đặc biệt hữu ích trong các thiết bị yêu cầu thay đổi kết nối thường xuyên, truy cập bảo trì hoặc vận hành trong không gian hạn chế. Nó có thể giảm thời gian xử lý đầu nối lặp đi lặp lại so với các hệ thống kết nối yêu cầu nhiều bước siết chặt.
Tuy nhiên, cơ chế khóa không được coi là vật thay thế cho việc lắp đặt đúng cách. Độ căng của cáp, đầu nối bị lệch, các bộ phận tiếp xúc không tương thích và cách xử lý không đúng cách vẫn có thể ảnh hưởng đến hiệu suất kết nối. Người dùng nên làm theo hướng dẫn của nhà sản xuất để ghép nối, tháo và quản lý cáp.
Thiết kế tự chốt hỗ trợ giao phối nhanh chóng và thả ra có chủ ý. Nó rất hữu ích khi người vận hành cần kết nối hoặc ngắt kết nối các mạch điện thường xuyên mà không cần xoay đai ốc khớp nối nhiều lần.
Vỏ kim loại cung cấp cấu trúc đầu nối bền và có thể hỗ trợ che chắn liên tục trong các hệ thống được thiết kế phù hợp. Khả năng chống nhiễu điện từ hiệu quả phụ thuộc vào kết nối hoàn chỉnh, bao gồm tiếp xúc vỏ, tấm chắn cáp, nối đất và chất lượng lắp đặt.
Các thiết kế thiết bị khác nhau đòi hỏi số lượng mạch điện khác nhau. Dòng B Series bao gồm nhiều cấu hình tiếp điểm, cho phép các kỹ sư đánh giá các tùy chọn theo số lượng tín hiệu, yêu cầu về nguồn điện, không gian sẵn có và kiến trúc nối dây. Số lượng tiếp điểm chính xác và xếp hạng điện của chúng phải được xác minh cho kiểu máy đã chọn.
Tùy thuộc vào cấu hình sản phẩm, các lựa chọn chấm dứt có thể bao gồm:
Kiểu tiếp xúc, kích thước dây dẫn, dụng cụ lắp ráp và không gian lắp đặt phải được đánh giá cùng nhau trước khi chỉ định đầu nối.
Các tính năng khóa giúp hướng dẫn phích cắm theo hướng giao phối chính xác. Điều này có thể làm giảm nguy cơ căn chỉnh không chính xác và cải thiện tính nhất quán của việc lắp ráp, đặc biệt khi thiết bị có nhiều đầu nối tương tự nhau.
Đầu nối kéo đẩy kim loại dòng B có thể được xem xét cho thiết bị có giao diện tròn nhỏ gọn và xử lý kết nối thuận tiện. Sự phù hợp thực tế phụ thuộc vào xếp hạng về điện, cơ khí và môi trường của mô hình đã chọn.
Đối với các ứng dụng y tế, quan trọng về an toàn hoặc các ứng dụng được quản lý khác, đầu nối phải đáp ứng các yêu cầu của thiết kế thiết bị hoàn chỉnh. Mô tả sản phẩm chung của trình kết nối không độc lập thiết lập sự tuân thủ với mọi tiêu chuẩn dành riêng cho ứng dụng.
Việc chọn đầu nối chỉ dựa trên hình thức bên ngoài hoặc kích thước vỏ có thể dẫn đến các vấn đề về khả năng tương thích. Các kỹ sư và đội mua hàng nên đánh giá đầy đủ các yêu cầu về điện và cơ khí trước khi đặt hàng.
Xác định số lượng mạch điện và tín hiệu mà thiết bị cần. Cho phép cấu trúc nối dây dự định và xác nhận xem phần chèn đã chọn có hỗ trợ bố trí tiếp điểm cần thiết hay không. Đừng cho rằng các đầu nối có kích thước bên ngoài tương tự nhau có bố cục bên trong giống hệt nhau.
Kiểm tra dòng điện định mức và điện áp làm việc để biết cấu hình đầu nối chính xác. Các giá trị này có thể thay đổi theo đường kính tiếp điểm, số lượng tiếp điểm, kích thước dây dẫn, nhiệt độ và điều kiện vận hành. Xếp hạng tối đa của một mô hình không bao giờ được áp dụng tự động cho toàn bộ chuỗi.
Chọn điểm hàn, uốn hoặc chấm dứt PCB theo quy trình thiết kế và sản xuất thiết bị. Xác nhận dụng cụ cần thiết, thông số kỹ thuật của cáp, bố cục PCB và không gian lắp ráp có sẵn.
Kiểm tra số bộ phận của phích cắm và ổ cắm, kích thước vỏ, đường cắt của bảng điều khiển, cách bố trí lắp đặt và phạm vi đường kính cáp. Đối với các dự án thay thế, hãy so sánh bản vẽ và cách bố trí tiếp điểm của đầu nối hiện tại thay vì chỉ dựa vào tên sản phẩm.
Xem lại nhiệt độ vận hành, độ ẩm, độ rung, sốc cơ học, tiếp xúc với ăn mòn và bảo vệ chống xâm nhập. Chọn mức bảo vệ phù hợp với môi trường dự định và đảm bảo rằng kết nối được lắp ráp hoàn chỉnh đáp ứng yêu cầu.
Bảng sau đây tóm tắt các yếu tố chính cần xem xét khi đánh giá đầu nối dòng B cho thiết kế thiết bị mới.
| Yếu tố lựa chọn | Những gì cần kiểm tra | Tại sao nó quan trọng |
|---|---|---|
| Số liên lạc | Số lượng và cách sắp xếp các tiếp điểm điện | Đảm bảo đầu nối hỗ trợ các mạch cần thiết |
| Xếp hạng điện | Dòng điện định mức, điện áp làm việc và thông số kỹ thuật tiếp xúc | Giúp ngăn chặn tình trạng quá tải điện và các điều kiện vận hành không phù hợp |
| Kiểu chấm dứt | Cấu hình hàn, uốn hoặc PCB | Xác định các yêu cầu về phương pháp nối dây, dụng cụ và lắp ráp |
| Hướng kết nối | Kết cấu thẳng hoặc góc cạnh, nếu có | Giúp chứa không gian lắp đặt và định tuyến cáp |
| Khóa và căn chỉnh | Các bộ phận giao phối tương thích và sắp xếp khóa | Giảm rủi ro giao phối không chính xác và ngắt kết nối ngoài ý muốn |
| Bảo vệ môi trường | Xếp hạng IP, nhiệt độ, độ ẩm, độ rung và điều kiện ăn mòn | Hỗ trợ hoạt động đáng tin cậy trong môi trường dự định |
| Yêu cầu dịch vụ | Tần suất giao phối dự kiến và quyền truy cập bảo trì | Giúp xác định xem đầu nối có phù hợp với quy trình vận hành hay không |
Bảng này là danh sách kiểm tra lựa chọn, không thay thế cho bảng dữ liệu sản phẩm chính thức. Xác nhận mọi giá trị quan trọng dựa trên tài liệu kỹ thuật hiện tại để biết số bộ phận chính xác.
Việc lắp đặt đúng cách sẽ giúp duy trì hiệu suất của đầu nối trong suốt thời gian sử dụng của thiết bị. Ngay cả một đầu nối được thiết kế tốt cũng có thể bị hỏng sớm nếu nó được lắp ráp không đúng cách hoặc tiếp xúc với các điều kiện nằm ngoài giới hạn định mức của nó.
Các phương pháp làm sạch và chất bôi trơn, nếu được phép, phải tuân theo hướng dẫn của nhà sản xuất. Các hóa chất hoặc dụng cụ mài mòn không được phê duyệt có thể làm hỏng lớp mạ tiếp xúc, lớp cách điện hoặc các bộ phận bịt kín.
Đối với các dự án OEM và các đơn đặt hàng sản xuất lặp lại, chất lượng đầu nối phải được đánh giá thông qua các yêu cầu được ghi lại thay vì chỉ các tuyên bố chung. Đánh giá có cấu trúc có thể giúp nhóm mua hàng so sánh các nhà cung cấp và giảm thiểu rủi ro tích hợp.
Trước khi phê duyệt trình kết nối, hãy xem xét các điểm sau:
Trang sản phẩm B Series của Reunion cung cấp điểm khởi đầu để đánh giá sản phẩm. Đối với các quyết định thiết kế quan trọng, người mua nên lấy thông số kỹ thuật dành riêng cho mẫu máy hiện tại và xác nhận rằng cấu hình được đề xuất đáp ứng yêu cầu của họ.
Ưu điểm chính của nó là sự kết hợp giữa hoạt động tự khóa kéo đẩy và cấu trúc đầu nối hình tròn bằng kim loại. Thiết kế này có thể đơn giản hóa việc ghép nối và ngắt kết nối lặp đi lặp lại đồng thời hỗ trợ kết nối an toàn trong thiết bị tương thích.
Tùy thuộc vào kiểu máy đã chọn, các tùy chọn có thể bao gồm các điểm tiếp xúc hàn, uốn và PCB. Người mua nên xác nhận kiểu kết thúc có sẵn và các yêu cầu lắp ráp để biết số bộ phận chính xác.
Nó có thể phù hợp với các thiết bị chẩn đoán và y tế tương thích khi các yêu cầu về điện, cơ, làm sạch và môi trường của nó phù hợp với ứng dụng. Nhà sản xuất thiết bị hoàn chỉnh phải xác minh tất cả các yêu cầu về an toàn và quy định có liên quan trước khi sử dụng.
Không. Bảo vệ môi trường thay đổi tùy theo thiết kế và cấu hình đầu nối. Người mua nên kiểm tra xếp hạng IP đã nêu và liệu xếp hạng này có áp dụng cho cụm lắp ghép, đầu nối không ghép nối hoặc tình trạng cụ thể khác hay không. Đừng cho rằng chỉ vỏ kim loại mới có thể bảo vệ chống thấm nước.
Cung cấp số lượng tiếp xúc cần thiết, định mức điện, loại phích cắm và ổ cắm, phương pháp kết thúc, kích thước cáp, yêu cầu lắp đặt, môi trường vận hành và số lượng đặt hàng ước tính. Mã bộ phận, bản vẽ hoặc mẫu hiện có cũng có thể giúp nhà cung cấp đánh giá tính tương thích.
Đầu nối kéo đẩy kim loại dòng B có thể là lựa chọn thiết thực cho thiết bị yêu cầu xử lý kết nối thuận tiện, tự chốt an toàn và giao diện điện hình tròn nhỏ gọn. Cấu hình phù hợp phụ thuộc vào số lượng tiếp điểm, xếp hạng dòng điện và điện áp, phương pháp kết thúc, khả năng tương thích cơ học và các yêu cầu về môi trường. Bằng cách kiểm tra các thông số kỹ thuật chi tiết và xác thực đầu nối trong thiết bị dự định, các kỹ sư và nhóm mua hàng có thể đưa ra quyết định tìm nguồn cung ứng tự tin hơn. Khám phá Đầu nối kéo đẩy kim loại dòng B của Reunion để xem thông tin sản phẩm hiện có. Nếu bạn đang lên kế hoạch thiết kế mới, thay thế đầu nối hiện có hoặc tìm nguồn cung ứng linh kiện để sản xuất số lượng lớn,liên hệ với chúng tôiđể thảo luận về các yêu cầu kỹ thuật của bạn, xác nhận cấu hình tương thích và yêu cầu chi tiết sản phẩm cho ứng dụng của bạn.
-
