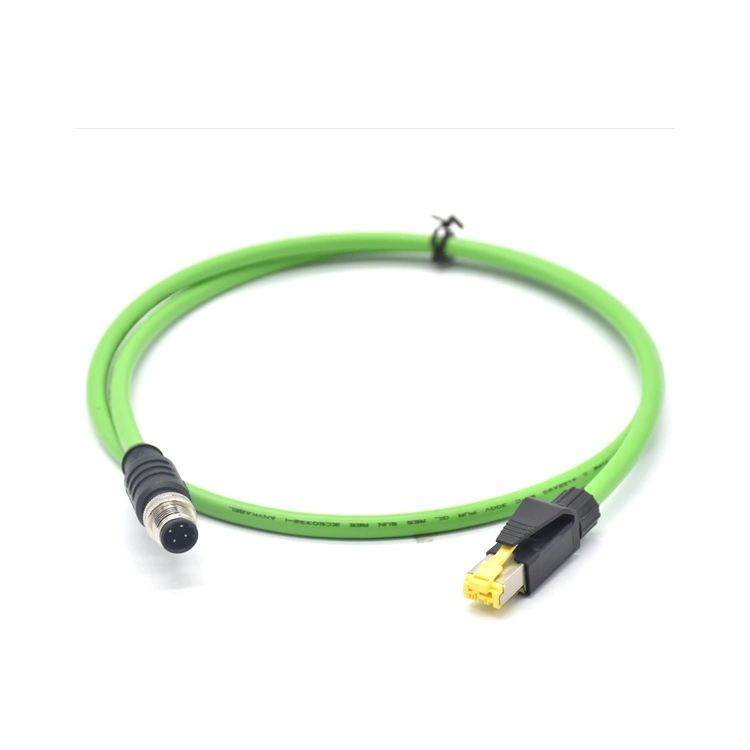

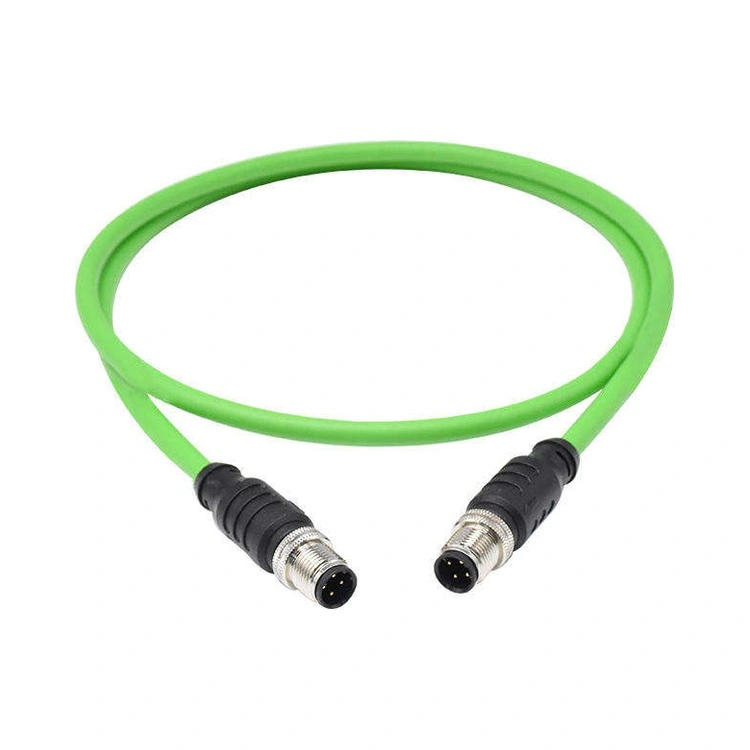

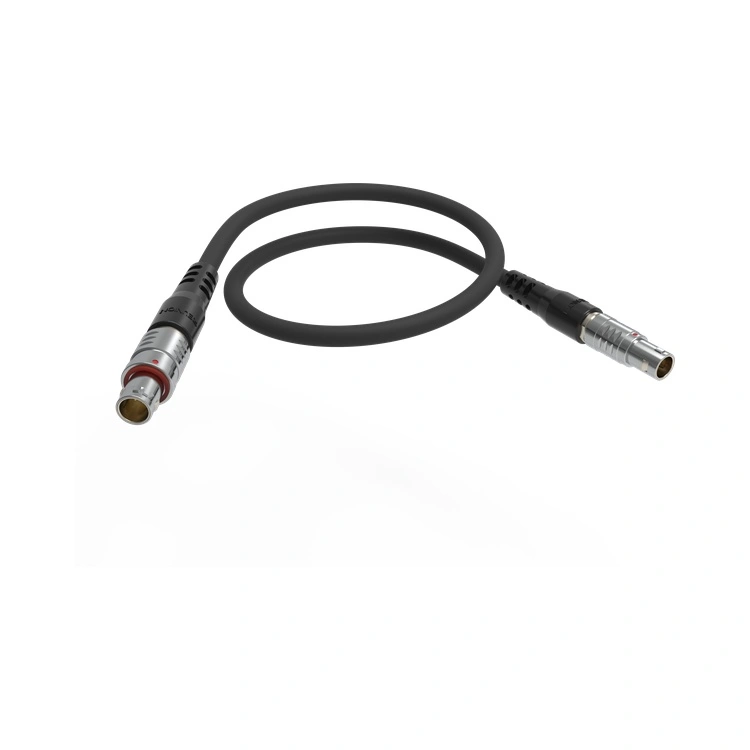

Reunion sản xuất cụm cáp robot tại các cơ sở được chứng nhận ISO 9001 với khả năng truy xuất nguồn gốc đầy đủ, sử dụng thiết bị xử lý dây tự động và đúc chính xác để đảm bảo chất lượng đồng nhất. Các tổ hợp này có sẵn với nhiều tùy chọn đầu nối—bao gồm đầu nối kéo đẩy bằng kim loại, đầu nối dòng M8/M12, đầu nối Ethernet RJ45 và đầu nối đúc sẵn tùy chỉnh—và có thể được cấu hình để đáp ứng các yêu cầu chuyển động và định tuyến cáp cụ thể của các mẫu robot khác nhau.
| Tính năng | Lợi ích |
| Tích hợp nguồn, tín hiệu và dữ liệu | Hợp nhất nguồn điện động cơ, phản hồi bộ mã hóa, cáp Ethernet và cáp I/O thành một gói định tuyến duy nhất—giảm số lượng cáp và đơn giản hóa việc định tuyến. |
| Áo khoác chống mài mòn | Áo khoác PUR và TPE chịu được dầu, chất làm mát và mài mòn—rất quan trọng đối với các ứng dụng hàn và xưởng sơn. |
| Che chắn hai lớp | Lớp lá chắn + dây bện (độ che phủ ≥90%)—duy trì tính toàn vẹn của tín hiệu cho bộ mã hóa tốc độ cao và tín hiệu Ethernet. |
| Ép xung chính xác | Tích hợp giảm sức căng, niêm phong IP67 và đánh dấu cáp—bảo vệ khỏi các chất gây ô nhiễm và đơn giản hóa việc bảo trì. |
| Kiểm tra điện 100% | Mọi bộ phận lắp ráp đều được xác minh về tính liên tục, khả năng cách điện và tính toàn vẹn của tín hiệu—đảm bảo độ tin cậy ngay khi xuất xưởng. |
| Truy xuất nguồn gốc đầy đủ | ERP được theo dõi từ nguyên liệu thô đến lắp ráp hoàn thiện—hỗ trợ kiểm tra chất lượng và theo dõi bảo hành. |
| tham số | Chi tiết |
| Các loại cáp | Nguồn (động cơ), Bộ mã hóa (phản hồi), Ethernet (Cat5e/Cat6), điều khiển I/O |
| Kích thước dây dẫn | 24 AWG (tín hiệu) đến 12 AWG (nguồn) |
| Nhiệt độ hoạt động | -40°C đến +105°C |
| Hiệu quả che chắn | >90 dB suy giảm lên đến 1 GHz (kết hợp giấy bạc + bện) |
| Tùy chọn kết nối | M8, M12, RJ45, D-sub, Đầu nối kéo đẩy bằng kim loại hoặc các thiết kế đúc sẵn hoàn toàn tùy chỉnh |
| Bảo vệ chống xâm nhập | IP67 (với đầu nối giao phối được vặn đúng cách) |
Không có hai tế bào robot nào giống hệt nhau. Nhóm kỹ thuật nội bộ của Reunion làm việc trực tiếp với các nhà thiết kế cơ khí của bạn để tạo ra cụm cáp rô-bốt công nghiệp đi theo đường khớp nối cụ thể của cánh tay bạn—cho dù đó là rô-bốt khớp nối 6 trục, SCARA hay cobot cộng tác.
Cấu hình dây nịt – Kết hợp nguồn điện, bộ mã hóa, Ethernet và ống khí nén thành một bó được bọc duy nhất hoặc các dây đai phụ riêng biệt để thay thế mô-đun.
Hướng đầu nối – Chỉ định các góc thoát 0°, 45° hoặc 90° để tránh bị uốn cong ngay tại đầu nối—một sơ suất thiết kế phổ biến làm giảm 60% tuổi thọ cáp.
Các đường cong được định hình sẵn – Chúng tôi có thể đặt các đường cong vào dây cáp bằng nhiệt để phù hợp với tư thế trung lập của rô-bốt, giảm căng thẳng khi ở vị trí ban đầu.
Chất liệu áo khoác – Chọn PUR để tiếp xúc với dầu/chất làm mát, TPE cho khả năng uốn cong cao/nhiệt độ thấp hoặc FEP/Teflon cho nhiệt độ cực cao (lên tới 200°C).
Màu sắc và đánh dấu quá mức – Thêm các nhánh được đánh số, nhãn mạch hoặc mã QR để nhận dạng bảo trì nhanh chóng—một tính năng được các kỹ thuật viên dịch vụ tại chỗ khen ngợi.
Kiểm tra vật liệu đến – Mỗi cuộn cáp đều được xác minh về điện trở của dây dẫn và độ dày cách điện trước khi thả ra.
Cắt và tước tự động – Chiều dài được đo bằng laze với độ chính xác ±1 mm; tước bỏ nick để tránh làm hỏng dây dẫn.
Định tuyến lắp ráp phụ – Cáp được đặt vào bảng dây điện có lớp bọc xoắn ốc hoặc ống bọc bện để chống mài mòn.
Cụm đầu nối & Kiểm soát mô-men xoắn – Tất cả các đầu nối có ren được siết chặt theo mô-men xoắn xác định (dụng cụ kỹ thuật số có đường kiểm tra).
Đúc khuôn (Dụng cụ trong nhà) – Đúc phun dọc với hình học giảm sức căng tích hợp; trọng lượng bắn và nhiệt độ được ghi lại.
Kiểm tra điện 100% – Tính liên tục (tất cả các chân), điện trở cách điện ( ≥100 MΩ) và khả năng chịu điện môi (1,5 kV AC).
Thử nghiệm mẫu – Mỗi đợt, chúng tôi chạy 5 cụm trên giàn thử nghiệm tùy chỉnh để xác thực
Kiểm tra & Đóng gói Lần cuối – Kiểm tra trực quan dưới độ phóng đại; túi chống tĩnh điện + thùng carton xuất khẩu có số seri riêng.
Reunion duy trì các chứng nhận có hiệu lực có thể xác minh công khai thông qua các tổ chức đăng ký bên thứ ba:
ISO 9001:2015 – Hệ thống quản lý chất lượng
ISO 14001:2015 – Quản lý môi trường
ISO 13485:2016 – Chất lượng thiết bị y tế (áp dụng cho cụm cáp robot phẫu thuật)
RoHS & REACH – Tuân thủ đầy đủ các hạn chế về chất của EU; báo cáo thử nghiệm có sẵn theo yêu cầu
Đ: Chắc chắn rồi. Cấu trúc lá chắn kép của chúng tôi (giấy bạc dưới bện) mang lại hiệu quả che chắn >90 dB. Chúng tôi cũng tách các cặp tín hiệu khỏi dây dẫn điện ít nhất 2 mm trong bó bằng cách sử dụng miếng đệm trung tâm hoặc băng phân vùng. Trong môi trường có độ ồn cao (ví dụ: hàn điểm với xung 1.000A), chúng tôi khuyên bạn nên thêm một lớp bện tổng thể trên toàn bộ dây nịt—chúng tôi đã xác thực cấu hình này trên các rô-bốt hàn điện trở không có lỗi giao tiếp trong vòng 12 tháng.
Đáp: Chúng tôi cung cấp bảo hành tay nghề 24 tháng kể từ ngày giao hàng, bao gồm tính toàn vẹn của đầu nối, độ tin cậy của mối hàn và độ kín của khuôn đúc. Tuổi thọ linh hoạt được xác nhận theo từng lô nhưng không được bảo đảm đối với việc lạm dụng cơ học (ví dụ: uốn cong dưới bán kính quy định hoặc vượt quá góc xoắn). Đối với các hợp đồng số lượng lớn, chúng tôi cung cấp các điều khoản bảo hành mở rộng dựa trên dự báo mức sử dụng hàng năm.
Thời gian thực hiện điển hình của Reunion đối với cụm cáp robot có khớp nối:
Mẫu nguyên mẫu – 10-15 ngày (1-10 bộ).
Sản xuất thử nghiệm – 15-20 ngày (10-100 bộ).
Đơn đặt hàng sản xuất – 20-25 tuần (hơn 500 bộ phận).
Thời gian thực hiện có thể thay đổi tùy theo tình trạng sẵn có của cáp, thời gian thực hiện đầu nối và độ phức tạp của quá trình lắp ráp. Chúng tôi khuyên bạn nên tham gia Reunion sớm trong chu trình thiết kế của mình để đảm bảo thời gian thực hiện và hỗ trợ thiết kế tối ưu.
