Đoàn tụmang lạiĐầu nối chống nước công nghiệp dòng M12dành cho các nhà sản xuất đang tìm kiếm kết nối điện đáng tin cậy trong môi trường công nghiệp đòi hỏi khắt khe. Được thiết kế cho các hệ thống tự động hóa, cảm biến và điều khiển tương thích, dòng đầu nối này mang đến sự kết hợp thực tế giữa lắp đặt nhỏ gọn, khớp nối ren an toàn và bảo vệ môi trường phụ thuộc vào mô hình để hỗ trợ vận hành thiết bị ổn định.
Tóm tắt bài viết:Kết nối công nghiệp ảnh hưởng đến thời gian hoạt động của máy, độ chính xác của tín hiệu và chi phí bảo trì. Đầu nối chống nước công nghiệp dòng M12 được sử dụng rộng rãi để kết nối các cảm biến, bộ truyền động, bộ điều khiển và thiết bị liên lạc công nghiệp. Hiểu mã hóa đầu nối, cấu hình tiếp điểm, bảo vệ chống xâm nhập, kết cấu cáp và xếp hạng điện giúp các kỹ sư lựa chọn giải pháp phù hợp. Bài viết này khám phá các nguyên tắc vận hành, thông số kỹ thuật thiết yếu, ứng dụng trong ngành, phương pháp lắp đặt và cân nhắc mua hàng giúp doanh nghiệp đưa ra quyết định sáng suốt về đầu nối.
1. Tại sao kết nối công nghiệp lại quan trọng?
2. Điều gì làm nên sự khác biệt của đầu nối M12?
3. Đặc điểm thiết kế nào mang lại lợi ích thiết thực?
4. Bạn nên đánh giá thông số kỹ thuật nào?
5. Những ngành nào được hưởng lợi từ Đầu nối M12?
6. Người mua nên đánh giá nhà cung cấp đầu nối M12 như thế nào?
7. Những biện pháp thực hành nào giúp kéo dài tuổi thọ dịch vụ của đầu nối?
Thiết bị công nghiệp hiện đại phụ thuộc vào việc truyền tải chính xác năng lượng điện và tín hiệu giữa các bộ phận được kết nối với nhau. Cảm biến thu thập dữ liệu vận hành, bộ truyền động thực hiện lệnh và bộ điều khiển điều phối chuyển động của máy. Mọi kết nối trong hệ thống này đều góp phần vào hiệu suất tổng thể.
Đầu nối bị lỏng khi rung, để hơi ẩm tiếp cận các điểm tiếp xúc điện hoặc không duy trì được tiếp xúc ổn định có thể làm gián đoạn quá trình sản xuất và làm phức tạp việc khắc phục sự cố. Trong sản xuất tự động, ngay cả một sự cố kết nối nhỏ cũng có thể dẫn đến thời gian ngừng hoạt động không mong muốn, bảo trì nhiều lần hoặc kết quả đọc cảm biến không chính xác.
Do đó, các đầu nối công nghiệp phải đáp ứng đồng thời một số yêu cầu:
Định dạng đầu nối M12 đáp ứng nhiều nhu cầu này thông qua thiết kế hình tròn nhỏ gọn và hệ thống khớp nối ren. Khi chọn đúng mô hình cho ứng dụng, nó có thể giúp các kỹ sư xây dựng các hệ thống dây điện công nghiệp có tổ chức, có thể bảo trì và đáng tin cậy.

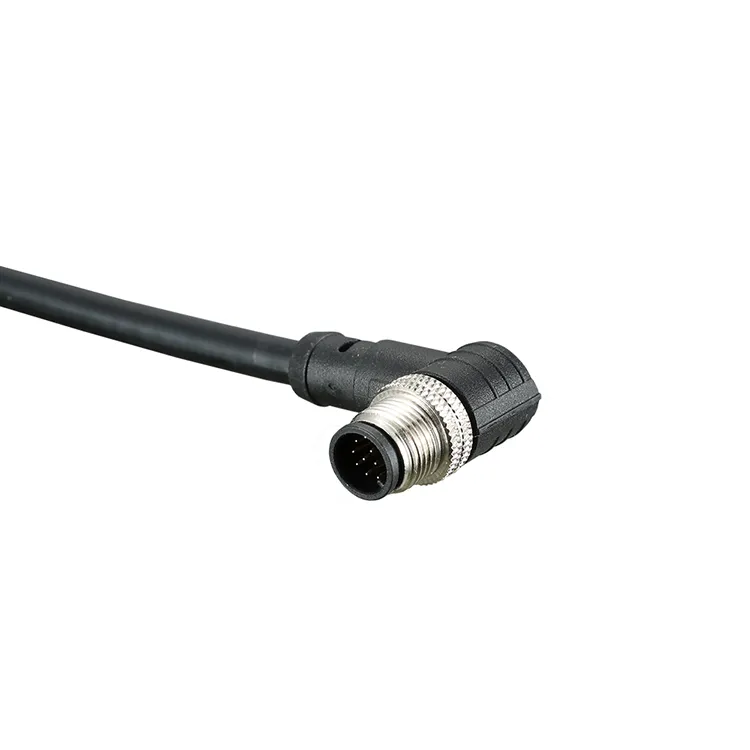

Ký hiệu M12 dùng để chỉ giao diện đầu nối có khớp nối ren danh nghĩa 12 mm. Kích thước nhỏ gọn của nó khiến nó đặc biệt hữu ích cho các thiết bị và máy móc hiện trường, nơi không gian lắp đặt bị hạn chế nhưng vẫn cần có kết nối điện an toàn.
Không giống như đầu nối được chọn chỉ vì hình thức bên ngoài, sản phẩm M12 phải được đánh giá theo cấu hình hoàn chỉnh của nó. Các model khác nhau có thể có số lượng chân cắm, cách sắp xếp mã hóa, cách gán tiếp điểm, loại cáp và xếp hạng hiệu suất điện khác nhau.
Tùy thuộc vào sản phẩm cụ thể, cấu hình sẵn có có thể bao gồm đầu nối thẳng, đầu nối góc vuông, phích cắm gắn trên cáp và ổ cắm gắn trên bảng điều khiển. Thiết kế thẳng có thể phù hợp với các điểm lắp đặt dễ tiếp cận, trong khi thiết kế góc vuông có thể giúp quản lý khoảng trống cáp trong không gian hạn chế.
Một số cấu hình M12 dành cho tín hiệu cảm biến và bộ truyền động, trong khi các hệ thống mã hóa khác hỗ trợ các ứng dụng năng lượng hoặc truyền thông công nghiệp cụ thể. Những biến thể này không nên được coi là có thể thay thế cho nhau. Các kỹ sư phải xác minh các yêu cầu về sắp xếp chân, mã hóa, điện áp, dòng điện và giao diện trước khi kết nối thiết bị.
Đầu nối M12 chống nước sử dụng vỏ, lớp bịt kín và cách bố trí đầu vào cáp thích hợp để hạn chế sự xâm nhập của các chất gây ô nhiễm bên ngoài. Mức độ bảo vệ thay đổi tùy theo model và điều kiện lắp đặt. Ví dụ: một bộ phận được xếp hạng IP67 được thiết kế để bảo vệ kín bụi và ngâm tạm thời trong các điều kiện thử nghiệm xác định, miễn là nó được lắp ráp và sử dụng đúng cách như quy định.
Để biết cấu hình dành riêng cho sản phẩm và các tùy chọn có sẵn, hãy tham khảo trang sản phẩm Đầu nối chống nước công nghiệp dòng Reunion M12.
Máy công nghiệp thường chứa nhiều cảm biến và bộ phận điều khiển trong một diện tích hạn chế. Hệ số dạng M12 cung cấp giao diện kết nối nhỏ gọn có thể giúp đơn giản hóa cách bố trí nối dây và giảm không gian lắp đặt không cần thiết.
Điều này có thể đặc biệt hữu ích trong các hệ thống băng tải, thiết bị robot, máy đóng gói và lắp đặt tự động hóa phân tán, nơi nhiều thiết bị hiện trường được kết nối với một kiến trúc điều khiển chung.
Kết nối ren giúp giữ lại giao diện kết nối trong quá trình vận hành thiết bị thông thường. So với kết nối không đủ chắc chắn, khớp nối ren được lắp đúng cách có thể giảm tình trạng tách rời ngẫu nhiên do chuyển động và rung động thường xuyên.
Tuy nhiên, kết nối phải luôn được siết chặt theo hướng dẫn của nhà sản xuất. Siết quá chặt có thể làm hỏng đầu nối, trong khi siết không đủ có thể ảnh hưởng đến độ an toàn cơ học hoặc hiệu suất bịt kín.
Các bộ phận bịt kín phù hợp có thể giúp bảo vệ các điểm tiếp xúc điện khỏi bụi và hơi ẩm. Điều này rất quan trọng đối với thiết bị được lắp đặt gần quy trình sản xuất, khu vực vệ sinh, máy móc ngoài trời và các địa điểm khác có thể tiếp xúc với môi trường.
Khả năng bảo vệ phụ thuộc vào việc lắp ráp hoàn chỉnh, bao gồm giao diện kết nối, đầu vào cáp, cách bố trí lắp đặt và tình trạng của vòng đệm. Đầu nối phải được lựa chọn theo môi trường hoạt động thực tế chứ không phải chỉ có từ “không thấm nước”.
Các vật liệu cáp và cách bố trí tiếp điểm khác nhau cho phép đầu nối M12 phù hợp với các yêu cầu thiết bị cụ thể. Tùy thuộc vào kiểu máy, người mua có thể cần đánh giá độ linh hoạt của cáp, khả năng chống mài mòn, kích thước dây dẫn, lớp che chắn, lớp mạ tiếp xúc và hướng lắp đặt.
Việc sử dụng các giao diện đầu nối được tiêu chuẩn hóa, tương thích có thể giúp việc thay thế thành phần và cách ly lỗi trở nên đơn giản hơn. Kỹ thuật viên có thể xác định các điểm kết nối dễ dàng hơn, miễn là tài liệu nối dây, cách gán chốt và số bộ phận thay thế được lưu giữ chính xác.
Chỉ chọn đầu nối chỉ dựa vào hình thức bên ngoài hoặc kích thước ren là không đủ. Nhóm mua hàng nên so sánh các thông số kỹ thuật được công bố của nhà sản xuất với các nhu cầu về điện, cơ khí và môi trường của ứng dụng mục tiêu.
Bảng sau đây nêu các thông số chính cần đánh giá khi xem xét đầu nối chống nước M12. Giá trị thực tế phải được xác nhận dựa trên bảng dữ liệu hiện tại của mô hình đã chọn.
| Đặc điểm kỹ thuật | Những gì cần kiểm tra | Tại sao nó quan trọng |
|---|---|---|
| Giao diện kết nối | Thiết kế khớp nối và giao phối ren M12 | Đảm bảo khả năng tương thích cơ học với thiết bị. |
| Cấu hình chân | Số lượng liên lạc và gán pin | Hỗ trợ nối dây và truyền tín hiệu chính xác. |
| Mã hóa | Mã hóa A, mã hóa D, mã hóa X hoặc loại được chỉ định khác | Giúp xác định giao diện dự định và ngăn chặn các kết nối không tương thích. |
| Điện áp định mức | Điện áp hoạt động do nhà sản xuất chỉ định | Phải phù hợp với hệ thống điện và các yêu cầu an toàn hiện hành. |
| Đánh giá hiện tại | Đánh giá hiện tại cho cấu hình đã chọn | Giúp ngăn chặn hoạt động vượt quá giới hạn điện của đầu nối. |
| Bảo vệ xâm nhập | Đánh giá IP và điều kiện lắp ráp bắt buộc | Xác định sự phù hợp đối với khả năng tiếp xúc với bụi và hơi ẩm dự kiến. |
| Nhiệt độ hoạt động | Nhiệt độ tối thiểu và tối đa được chỉ định | Giúp duy trì hiệu suất trong điều kiện môi trường xung quanh thay đổi. |
| Tài liệu liên hệ | Vật liệu cơ bản và lớp mạ tiếp xúc | Ảnh hưởng đến hiệu suất tiếp xúc điện và khả năng chống mài mòn hoặc ăn mòn. |
| Xây dựng cáp | Kích thước dây dẫn, chất liệu vỏ, chiều dài và lớp che chắn | Hỗ trợ các yêu cầu cài đặt, tính linh hoạt và môi trường. |
| Độ bền cơ học | Yêu cầu về đánh giá và ghép nối chu kỳ giao phối | Giúp đánh giá sự phù hợp để bảo trì và kết nối lặp lại. |
Lưu ý lựa chọn quan trọng:Đừng cho rằng mọi đầu nối trong dòng M12 đều hỗ trợ cùng điện áp, dòng điện, số chân, mã hóa, phạm vi nhiệt độ hoặc xếp hạng IP. Ví dụ: đầu nối cảm biến bốn chân và đầu nối dữ liệu tốc độ cao có thể có các yêu cầu về điện khác nhau đáng kể mặc dù có chung ký hiệu M12.
Trước khi đặt hàng, hãy yêu cầu số bộ phận chính xác, bản vẽ kích thước, sơ đồ nối dây và dữ liệu thử nghiệm áp dụng. Những tài liệu này giúp dễ dàng xác nhận rằng đầu nối đáp ứng yêu cầu của hệ thống.
Dây chuyền sản xuất tự động dựa vào cảm biến, bộ truyền động và mô-đun điều khiển phân tán để giám sát thiết bị và điều phối hoạt động của máy. Đầu nối M12 phù hợp cung cấp các điểm kết nối thiết thực cho các thiết bị hiện trường và giúp tổ chức nối dây máy.
Các tế bào robot và thiết bị đóng gói có thể chứa các bộ phận chuyển động, giá đỡ cảm biến nhỏ gọn và không gian định tuyến cáp hạn chế. Sự sẵn có của các hướng đầu nối và cấu hình cáp khác nhau có thể giúp các kỹ sư thiết kế các kết nối dễ tiếp cận hơn. Các ứng dụng động vẫn yêu cầu các cụm cáp và đầu nối được xếp hạng cho các điều kiện chuyển động và uốn cong thực tế.
Các biến thể mã hóa M12 tương thích được sử dụng trong các ứng dụng mạng công nghiệp được chọn. Mô hình chính xác phụ thuộc vào tiêu chuẩn truyền thông, tốc độ dữ liệu được yêu cầu, cách gán chân, cách sắp xếp tấm chắn và giao diện thiết bị mạng.
Cảm biến và thiết bị giám sát ngoài trời có thể gặp mưa, bụi, thay đổi nhiệt độ và các áp lực môi trường khác. Đầu nối M12 được xếp hạng phù hợp có thể giúp bảo vệ giao diện điện khi lắp ráp hoàn chỉnh theo thông số kỹ thuật của nó.
Các hệ thống giao thông và phương tiện công nghiệp chọn lọc sử dụng đầu nối hình tròn để liên kết các cảm biến và thiết bị điều khiển. Đối với các ứng dụng này, nhà thiết kế nên xem xét độ rung, chuyển động của cáp, dao động nhiệt độ, tiếp xúc với chất lỏng và bất kỳ yêu cầu chuyên môn cụ thể nào của ngành.
Trong tất cả các lĩnh vực này, đầu nối tốt nhất là đầu nối phù hợp với điều kiện vận hành thực tế, không nhất thiết phải là mẫu có xếp hạng danh nghĩa cao nhất hoặc giá mua thấp nhất.
Việc lựa chọn nhà cung cấp ảnh hưởng nhiều hơn đến chi phí mua sắm ban đầu. Tính nhất quán của sản phẩm, hỗ trợ kỹ thuật, tài liệu, lập kế hoạch sản xuất và thông tin liên lạc đều có thể ảnh hưởng đến tiến độ dự án và bảo trì dài hạn.
Khi đánh giá một nhà cung cấp như Reunion, nhóm mua hàng nên xem xét các điểm sau và xác nhận dịch vụ nào áp dụng cho cấu hình sản phẩm được yêu cầu.
Đối với các dự án mua sắm lớn hơn, người mua cũng nên thiết lập quy trình phê duyệt mẫu và thông số kỹ thuật trước khi đặt hàng số lượng lớn. Việc ghi lại số bộ phận đã được phê duyệt và bản sửa đổi giúp giảm nguy cơ nhận được đầu nối khác với cấu hình đã thử nghiệm.
Để xem lại thông tin sản phẩm hiện có, hãy truy cập trang đầu nối chống nước công nghiệp Reunion và truyền đạt trực tiếp các yêu cầu kỹ thuật của bạn đến nhà cung cấp.
Lắp đặt đúng cách là điều cần thiết để duy trì sự ổn định điện và bảo vệ môi trường. Ngay cả đầu nối chất lượng cao cũng có thể bị hỏng sớm nếu các điểm tiếp xúc, ren, cáp hoặc vòng đệm của nó bị hỏng trong quá trình lắp ráp hoặc vận hành.
Tần suất kiểm tra phải phản ánh mức độ nghiêm trọng của môi trường hoạt động. Các đầu nối tiếp xúc với chất tẩy rửa thường xuyên, chất hóa học, độ rung mạnh hoặc chuyển động liên tục có thể cần được chú ý thêm. Luôn tuân theo hướng dẫn của nhà sản xuất và kế hoạch bảo trì thiết bị.
Mục đích chính của nó là cung cấp kết nối điện nhỏ gọn cho các thiết bị công nghiệp tương thích, bao gồm cảm biến, bộ truyền động, thiết bị điều khiển và hệ thống liên lạc được chọn. Tùy thuộc vào kiểu máy, việc bịt kín môi trường giúp bảo vệ kết nối khỏi bụi và hơi ẩm.
Không. Xếp hạng bảo vệ khác nhau tùy theo mẫu mã và thiết kế lắp ráp. Người mua nên kiểm tra bảng dữ liệu sản phẩm chính xác và xác nhận xem xếp hạng có áp dụng cho đầu nối được ghép nối, đầu nối không được ghép nối hay điều kiện lắp đặt cụ thể hay không.
Đầu nối mã hóa A và mã D sử dụng cách sắp xếp khóa và tiếp điểm khác nhau cho các ứng dụng dự định khác nhau. Các biến thể mã hóa A thường được sử dụng cho các cảm biến và bộ truyền động, trong khi các biến thể mã hóa D được liên kết với một số ứng dụng Ethernet công nghiệp nhất định. Khả năng tương thích thực tế phải được xác minh dựa trên giao thức liên quan, việc gán chân và tài liệu thiết bị.
Có, miễn là đầu nối đã chọn và cụm cáp hoàn chỉnh được đánh giá phù hợp với điều kiện ngoài trời dự kiến. Người mua nên đánh giá khả năng bảo vệ chống xâm nhập, phạm vi nhiệt độ, mức độ tiếp xúc với tia cực tím, nguy cơ ăn mòn, độ bền của vỏ cáp và cách bố trí lắp đặt trước khi lắp đặt.
Bắt đầu bằng cách xác định giao diện kết nối, mã hóa, số lượng chân, định mức điện, yêu cầu liên lạc, thông số kỹ thuật cáp và điều kiện môi trường. So sánh các yêu cầu này với bảng dữ liệu của nhà sản xuất và yêu cầu xác nhận kỹ thuật nếu có bất kỳ thông số nào không chắc chắn.
Bao gồm loại đầu nối cần thiết, giao diện nam hoặc nữ, mã hóa, số chân, chiều dài cáp, kích thước dây dẫn, yêu cầu về điện áp và dòng điện, mức bảo vệ, số lượng ước tính và mọi bản vẽ hoặc ảnh chụp có sẵn. Thông số kỹ thuật rõ ràng giúp nhà cung cấp đánh giá khả năng tương thích và đưa ra báo giá phù hợp hơn.
Đầu nối chống nước công nghiệp dòng M12 cung cấp tùy chọn kết nối linh hoạt cho tự động hóa hiện đại, cảm biến công nghiệp, máy móc và các hệ thống truyền thông chọn lọc. Định dạng nhỏ gọn và khớp nối ren của nó có thể hỗ trợ nối dây có tổ chức và kết nối an toàn, đồng thời cấu hình cáp và đệm kín phù hợp giúp giải quyết các môi trường vận hành đòi hỏi khắt khe.
Lựa chọn thành công không chỉ phụ thuộc vào chính giao diện M12. Các yêu cầu về xếp hạng điện, mã hóa, gán chân, bảo vệ môi trường, kết cấu cáp và lắp đặt đều phải được xác minh dựa trên ứng dụng dự định. Việc xem xét thông số kỹ thuật cẩn thận có thể giảm thiểu các vấn đề về tương thích, nâng cao hiệu quả bảo trì và hỗ trợ vận hành thiết bị đáng tin cậy hơn.
Đoàn tụ cung cấp giải pháp Đầu nối chống nước công nghiệp dòng M12 dành cho các doanh nghiệp đánh giá các thành phần kết nối công nghiệp. Cho dù bạn đang phát triển máy móc mới, tìm nguồn cung ứng phụ tùng thay thế hay lên kế hoạch kết nối cáp tùy chỉnh, hãy xem lại chi tiết sản phẩm và chuẩn bị các yêu cầu ứng dụng trước khi mua.Liên hệ với chúng tôiđể thảo luận về thông số kỹ thuật của đầu nối, xác nhận khả năng tương thích của sản phẩm và yêu cầu báo giá phù hợp với dự án của bạn.
