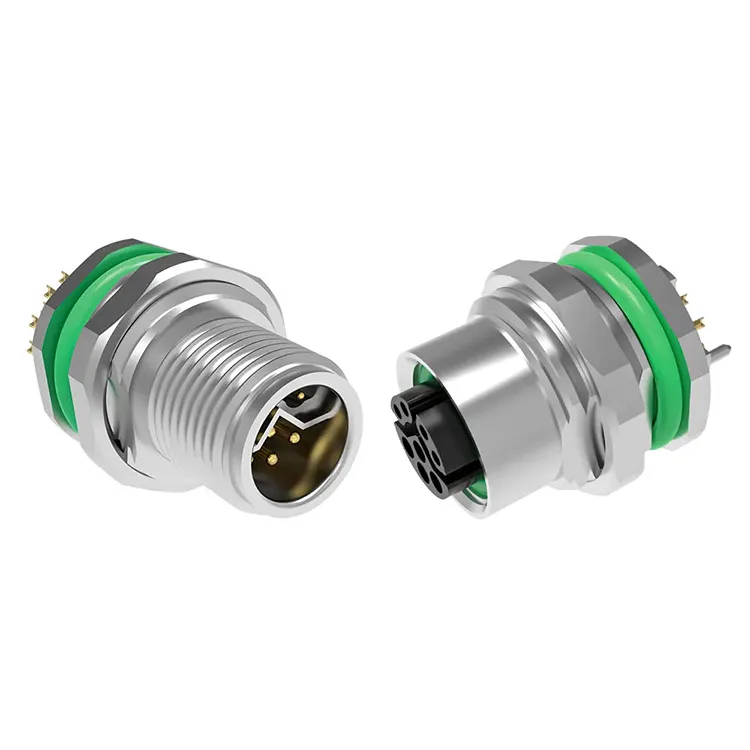

Đoàn tụcung cấpĐầu nối công nghiệp dòng M12như một giải pháp kết nối linh hoạt cho tự động hóa nhà máy, cảm biến, bộ truyền động, hệ thống bus trường, Ethernet công nghiệp và phân phối điện. Với cấu hình 2–17 chân, nhiều tùy chọn mã hóa, mức bảo vệ IP67 cũng như các tùy chọn tấm chắn và cụm cáp, dòng đầu nối được thiết kế cho các môi trường công nghiệp đòi hỏi khắt khe, nơi cần có các kết nối cơ và điện ổn định.
Đầu nối M12 không chỉ là đầu nối hình tròn nhỏ gọn. Giao diện ren được tiêu chuẩn hóa, hệ thống mã hóa, khả năng bịt kín môi trường và cấu hình điện rộng khiến nó trở thành công nghệ kết nối quan trọng cho thiết bị tự động hóa hiện đại. Dòng M12 có thể hỗ trợ các ứng dụng từ cảm biến và thiết bị IO-Link đến PROFIBUS, DeviceNet, CANopen, Ethernet công nghiệp, hệ thống servo và phân phối nguồn DC. Hướng dẫn này giải thích các thông số kỹ thuật chính, tùy chọn mã hóa, kịch bản ứng dụng, các yếu tố lựa chọn và cân nhắc về chất lượng mà các kỹ sư và nhóm mua hàng nên đánh giá khi chọn đầu nối công nghiệp M12.
Mục lục
Tại sao Đầu nối M12 được sử dụng rộng rãi trong tự động hóa công nghiệp?
Thông số kỹ thuật chính của Đầu nối công nghiệp M12 là gì?
Các tùy chọn mã hóa M12 khác nhau như thế nào?
Đầu nối công nghiệp M12 thường được sử dụng ở đâu?
Bạn nên chọn đầu nối M12 phù hợp như thế nào?
Người mua nên kiểm tra những yếu tố chất lượng nào?
Câu hỏi thường gặp về Đầu nối công nghiệp M12
Tại sao Đầu nối M12 được sử dụng rộng rãi trong tự động hóa công nghiệp?
Thiết bị công nghiệp cần các kết nối duy trì ổn định bất chấp độ rung, độ ẩm, thay đổi nhiệt độ, bụi và bảo trì thường xuyên. Định dạng M12 giải quyết các yêu cầu này bằng thiết kế hình tròn nhỏ gọn và cơ chế khớp nối ren.
Đối với các kỹ sư tự động hóa, một trong những ưu điểm chính của nó là tính linh hoạt. Các cấu hình mã hóa M12 khác nhau được thiết kế cho các chức năng điện và liên lạc khác nhau, giúp ngăn chặn các kết nối không tương thích. Do đó, đầu nối có thể được tích hợp vào cảm biến, bộ truyền động, tủ điều khiển, thiết bị hiện trường, động cơ, mạng Ethernet và các thiết bị công nghiệp khác.
Thông số kỹ thuật sản phẩm của Reunion chỉ ra rằng dòng M12 của nó được thiết kế theo tiêu chuẩn DIN EN 61076-2-101/109/111 có liên quan và có thể đạt được mức bảo vệ IP67 khi kết hợp. Dòng sản phẩm cũng bao gồm các cấu hình được che chắn và không được che chắn, cung cấp các tùy chọn cho các ứng dụng có yêu cầu tương thích điện từ khác nhau.
Đối với người dùng công nghiệp, sự kết hợp giữa kích thước tiêu chuẩn, lựa chọn mã hóa, bảo vệ môi trường và tính linh hoạt của ứng dụng có thể đơn giản hóa việc thiết kế và bảo trì hệ thống dây điện.
Thông số kỹ thuật chính của Đầu nối công nghiệp M12 là gì?
Việc chọn đầu nối chỉ dựa trên kích thước vật lý của nó có thể dẫn đến kết nối không phù hợp. Xếp hạng điện, mã hóa, số lượng pin, che chắn, bảo vệ môi trường và phương pháp chấm dứt đều phải được xem xét trước khi mua.
| tham số | Phạm vi / tính năng điển hình của dòng M12 | Xem xét đơn đăng ký |
|---|---|---|
| Số lượng pin | 2–17 chân tùy theo mã | Chọn theo yêu cầu về nguồn và tín hiệu |
| Đánh giá hiện tại | Khoảng 0,5–16A tùy theo mã | Quan trọng đối với cảm biến, cơ cấu chấp hành, động cơ và mạch điện |
| Đánh giá điện áp | Khoảng 30–630V tùy thuộc vào cấu hình | Phải phù hợp với điện áp hoạt động của thiết bị |
| Xếp hạng bảo vệ | IP67 khi giao phối | Thích hợp cho nhiều môi trường bụi bặm, ẩm ướt và rửa trôi |
| Tài liệu liên hệ | Đồng thau mạ vàng | Hỗ trợ tiếp xúc điện ổn định và chống ăn mòn |
| Chất cách điện | PA66 | Cung cấp cách điện trong đầu nối |
| Điện trở tiếp xúc | 3mΩ cho phạm vi được chỉ định | Điện trở thấp hơn giúp duy trì hiệu suất điện |
| Phạm vi nhiệt độ | -25°C đến +85°C | Kiểm tra môi trường hoạt động thực tế |
| Che chắn | Phiên bản được che chắn và không được che chắn | Việc che chắn có thể rất quan trọng trong môi trường ồn ào về điện |
| Tuân thủ môi trường | Vật liệu tuân thủ RoHS | Hữu ích cho các dự án có yêu cầu tuân thủ môi trường |
Đánh giá chính xác luôn phụ thuộc vào mã hóa và cấu hình đã chọn. Ví dụ: thông số kỹ thuật được công bố của nhà sản xuất liệt kê các khả năng hiện tại cao hơn đối với các phiên bản mã S và mã L so với một số cấu hình hướng tín hiệu. Do đó, mã đầu nối phải được chọn cùng với các yêu cầu về điện thay vì coi nó như một chi tiết phụ.
Các tùy chọn mã hóa M12 khác nhau như thế nào?
Mã hóa M12 là một trong những yếu tố quan trọng nhất khi lựa chọn đầu nối công nghiệp. Các cách sắp xếp khóa khác nhau được thiết kế cho các chức năng điện hoặc truyền thông khác nhau.
- Mã A:Thường được sử dụng cho các cảm biến, bộ truyền động, thiết bị IO-Link và ứng dụng tín hiệu DC. Cấu hình có thể dao động từ 2 đến 17 chân.
- Mã B:Thường được liên kết với PROFIBUS, DeviceNet và các ứng dụng fieldbus khác.
- Mã C:Được thiết kế cho các ứng dụng nguồn AC và có sẵn ở nhiều cấu hình chân cắm.
- Mã D:Được sử dụng cho các ứng dụng Ethernet công nghiệp như kết nối mạng 100 Mbps.
- Mã X:Được thiết kế cho các ứng dụng Ethernet tốc độ cao hơn và thường sử dụng cấu hình 8 chân.
- Mã S:Dành cho các ứng dụng liên quan đến nguồn điện AC và servo có dòng điện cao hơn.
- Mã L:Được thiết kế để phân phối nguồn DC và yêu cầu dòng điện cao hơn.
Hệ thống mã hóa giúp giảm khả năng kết nối các mạch không tương thích. Các kỹ sư nên xác nhận mã đầu nối, cách bố trí chân cắm, điện áp, dòng điện và giao diện kết nối do nhà sản xuất thiết bị chỉ định trước khi hoàn thiện một bộ phận.
Đầu nối công nghiệp M12 thường được sử dụng ở đâu?
Kiểu dáng nhỏ gọn và khả năng bảo vệ môi trường của đầu nối M12 khiến chúng phù hợp với nhiều điểm kết nối công nghiệp.
Tự động hóa nhà máy
Đầu nối M12 thường được sử dụng để kết nối các cảm biến tiệm cận, cảm biến quang điện, bộ truyền động, mô-đun I/O và thiết bị điều khiển. Giao diện tiêu chuẩn hóa của chúng có thể đơn giản hóa việc nối dây và bảo trì máy.
Ethernet công nghiệp
Cấu hình mã D và mã X có thể được sử dụng cho các kết nối mạng công nghiệp. Trong dây chuyền sản xuất tự động, kết nối Ethernet đáng tin cậy rất quan trọng để liên lạc giữa các thiết bị hiện trường, bộ điều khiển, bộ chuyển mạch và thiết bị mạng khác.
Robot và hệ thống chuyển động
Thiết bị robot có thể khiến các đầu nối bị rung và chuyển động lặp đi lặp lại. Hệ thống khớp nối ren cung cấp một kết nối cơ học được thiết kế để chống lại sự lỏng lẻo vô tình trong điều kiện hoạt động bình thường.
Thiết bị ngoài trời và rửa trôi
Với xếp hạng IP67 khi được kết nối đúng cách, cấu hình M12 phù hợp có thể được sử dụng trong môi trường mà thiết bị có thể gặp phải nước, bụi hoặc quá trình vệ sinh định kỳ. Việc lắp đặt và niêm phong đúng cách vẫn là điều cần thiết để đạt được mức bảo vệ quy định.
Phân phối điện
Các tùy chọn mã S và mã L mở rộng nền tảng M12 ngoài các tín hiệu năng lượng thấp. Tùy thuộc vào cấu hình đã chọn, dòng sản phẩm này có thể hỗ trợ kết nối nguồn AC hoặc DC dòng điện cao hơn cho thiết bị công nghiệp.
Bạn nên chọn đầu nối M12 phù hợp như thế nào?
Quá trình lựa chọn có hệ thống có thể giúp tránh các vấn đề về khả năng tương thích và chi phí thay thế không cần thiết. Trước khi đặt hàng, hãy đánh giá các yếu tố sau:
- Xác định ứng dụng:Xác định xem kết nối dành cho cảm biến, truyền dữ liệu, nguồn, động cơ hay các chức năng hỗn hợp.
- Xác nhận mã hóa:Chọn A, B, C, D, X, S, L hoặc cấu hình áp dụng khác dựa trên giao diện thiết bị.
- Kiểm tra yêu cầu về pin:Đảm bảo số lượng tiếp điểm đủ cho tất cả các mạch điện và tín hiệu cần thiết.
- Kiểm tra xếp hạng điện:So sánh định mức điện áp và dòng điện của đầu nối với yêu cầu hệ thống thực tế.
- Đánh giá điều kiện môi trường:Hãy xem xét nước, bụi, hóa chất, độ rung, nhiệt độ và khả năng tiếp xúc ngoài trời.
- Xác định yêu cầu che chắn:Các phiên bản được che chắn có thể được xem xét khi nhiễu điện từ có thể ảnh hưởng đến tính toàn vẹn của tín hiệu.
- Chọn điểm kết thúc:Tùy thuộc vào cấu trúc thiết bị, các tùy chọn có thể bao gồm đầu nối hàn, hàn nhúng, uốn hoặc đầu dây chì bay.
- Xác nhận yêu cầu cáp:Chất liệu cáp, chiều dài, độ linh hoạt, bán kính uốn và hướng đầu nối phải phù hợp với môi trường lắp đặt.
Đối với các dự án liên quan đến nhiều loại đầu nối, việc chuẩn bị lịch trình kết nối hiển thị thiết bị, mã đầu nối, số lượng chân, chức năng điện, thông số cáp và giao diện kết nối cũng rất hữu ích. Điều này cung cấp tài liệu tham khảo thực tế cho các nhóm mua sắm và sản xuất.
Người mua nên kiểm tra những yếu tố chất lượng nào?
Chất lượng đầu nối công nghiệp có liên quan chặt chẽ đến độ ổn định kết nối lâu dài. Một sản phẩm có thể trông giống nhau ở bên ngoài nhưng có sự khác biệt đáng kể về vật liệu tiếp xúc, lớp mạ, lớp bịt kín, độ đồng nhất của lắp ráp và kiểm tra điện.
Đoàn tụ tuyên bố rằng dòng M12 của họ sử dụng các điểm tiếp xúc bằng đồng mạ vàng, chất cách điện PA66 và điện trở tiếp xúc đã nêu không quá 3mΩ. Nhà sản xuất cũng mô tả thử nghiệm điện 100% cho từng thiết bị và xác minh mức độ ngâm IP67 ở cấp độ lô. Thông tin chất lượng được công bố của nó liệt kê thêm tiêu chuẩn ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 và tuân thủ RoHS trong khuôn khổ tuân thủ và chất lượng của nó.
Đối với các nhóm mua sắm, các điểm kiểm tra chất lượng sau đây đặc biệt hữu ích:
- Thông số kỹ thuật vật liệu và mạ
- Điện trở tiếp xúc và hiệu suất cách nhiệt
- Xác minh bảo vệ IP
- Yêu cầu về chu trình giao phối cơ học
- Hiệu suất che chắn nếu có
- Quy trình thử nghiệm điện
- Tài liệu kiểm tra và truy xuất nguồn gốc hàng loạt
- Tính nhất quán của việc lắp ráp và kết thúc cáp
Những yếu tố này cung cấp cơ sở đầy đủ hơn để đánh giá một đầu nối công nghiệp hơn là chỉ đơn giá. Đối với các dự án OEM và số lượng lớn, hỗ trợ kỹ thuật, khả năng tùy chỉnh, truy xuất nguồn gốc sản xuất và tính nhất quán trong giao hàng cũng có thể ảnh hưởng đến tổng giá trị mua sắm.
Câu hỏi thường gặp về Đầu nối công nghiệp M12
Đầu nối công nghiệp dòng M12 là gì?
Đầu nối công nghiệp dòng M12 là đầu nối hình tròn nhỏ gọn với giao diện ren danh nghĩa 12 mm. Nó được sử dụng rộng rãi cho các cảm biến công nghiệp, bộ truyền động, thiết bị tự động hóa, mạng truyền thông và kết nối nguồn. Các cấu hình mã hóa và mã pin khác nhau cho phép cùng một nền tảng kết nối chung phục vụ các ứng dụng khác nhau.
Đầu nối M12 có chống nước không?
Cấu hình M12 phù hợp có thể đạt được mức bảo vệ IP67 khi được kết nối đúng cách. Điều này có nghĩa là sản phẩm được chỉ định có thể cung cấp khả năng bảo vệ chống bụi xâm nhập và ngâm nước tạm thời trong các điều kiện thử nghiệm xác định. Hiệu suất thực tế phụ thuộc vào việc ghép nối chính xác, các bộ phận bịt kín, lắp đặt và cấu hình sản phẩm.
Sự khác biệt giữa đầu nối M12 mã A và mã D là gì?
Đầu nối M12 mã A thường được sử dụng cho cảm biến, bộ truyền động, IO-Link và tín hiệu chung hoặc ứng dụng DC, trong khi các phiên bản mã D được thiết kế chủ yếu cho các ứng dụng Ethernet công nghiệp. Việc mã hóa ngăn không cho loại đầu nối sai vô tình bị ghép nối.
Đầu nối M12 có thể mang cả nguồn và dữ liệu không?
Có, tùy thuộc vào cấu hình. Một số cách sắp xếp mã A nhất định có thể kết hợp các chức năng nguồn và tín hiệu, trong khi các ứng dụng yêu cầu công suất cao hơn và giao tiếp dữ liệu riêng biệt có thể sử dụng các mã M12 khác nhau cho các mạch tương ứng của chúng.
Làm cách nào để chọn đầu nối M12 chính xác cho máy của tôi?
Bắt đầu với giao diện thiết bị và xác định mã hóa, số lượng chân, điện áp, dòng điện, giao thức truyền thông, lớp che chắn, mức bảo vệ, loại cáp và phương pháp kết thúc cần thiết. Nếu đầu nối là một bộ phận thay thế, bạn cũng nên khớp với số bộ phận ban đầu hoặc bản vẽ thiết bị.
Phần kết luận
Đầu nối công nghiệp dòng M12 cung cấp giải pháp kết nối được tiêu chuẩn hóa và thích ứng cho các hệ thống tự động hóa hiện đại. Phạm vi tùy chọn mã hóa, cấu hình chân cắm, xếp hạng điện, lựa chọn che chắn và mức bảo vệ IP67 cho phép nó hỗ trợ mọi thứ từ cảm biến và thiết bị IO-Link đến Ethernet công nghiệp và các ứng dụng nguồn điện cao hơn. Đối với các OEM, nhà tích hợp hệ thống và nhà sản xuất thiết bị công nghiệp, việc chọn đầu nối theo thông số kỹ thuật điện và môi trường hoàn chỉnh là điều cần thiết để có hiệu suất trường đáng tin cậy. Nếu bạn cần trợ giúp để chọn cấu hình phù hợp, cụm cáp tùy chỉnh hoặc giải pháp âm lượng cho ứng dụng của mình,liên hệ với chúng tôiđể thảo luận về yêu cầu của bạn với đội ngũ kỹ thuật và sản xuất của Reunion.
