Tại sao Đầu nối cảm biến công nghiệp dòng M12 lại cần thiết cho kết nối nhà máy thông minh đáng tin cậy

Các hệ thống tự động hóa hiện đại phụ thuộc vào kết nối ổn định giữa các cảm biến, bộ điều khiển, máy móc và mạng truyền thông.Đoàn tụ'SĐầu nối cảm biến công nghiệp dòng M12được thiết kế cho những môi trường đòi hỏi khắt khe này, kết hợp giao diện ren 12 mm được tiêu chuẩn hóa, mức bảo vệ IP67, cấu hình nhiều chân cắm và khả năng truyền tín hiệu đáng tin cậy cho các ứng dụng tự động hóa và cảm biến công nghiệp.

Đầu nối M12 đã trở thành tiêu chuẩn kết nối thiết thực cho các cảm biến công nghiệp vì nó cân bằng giữa kích thước nhỏ gọn, độ an toàn cơ học, bảo vệ môi trường và hiệu suất điện. Đối với các ứng dụng từ cảm biến tiệm cận và cảm biến quang điện đến thiết bị áp suất, nhiệt độ và IO-Link, việc chọn cấu hình M12 chính xác có thể ảnh hưởng trực tiếp đến độ tin cậy của hệ thống. Reunion cung cấp giải pháp đầu nối cảm biến M12 với cấu hình 2 đến 17 chân, tùy chọn mã A, thiết kế được che chắn hoặc không được che chắn, các điểm tiếp xúc bằng đồng mạ vàng và cụm cáp tùy chỉnh. Với mức bảo vệ IP67, kiểm tra điện 100% và tuân thủ DIN EN 61076-2-101, dòng đầu nối phù hợp với môi trường nhà máy đòi hỏi khắt khe, thiết bị đóng gói, thiết bị điện tử ô tô, máy chế biến thực phẩm và các hệ thống tự động hóa công nghiệp khác.

Mục lục

1. Đầu nối cảm biến công nghiệp dòng M12 là gì?
2. Tại sao Đầu nối M12 được sử dụng rộng rãi trong tự động hóa công nghiệp?
3. Các kỹ sư nên tìm kiếm những tính năng chính nào?
4. Sơ lược về thông số kỹ thuật của đầu nối M12
5. Đầu nối cảm biến M12 thường được sử dụng ở đâu?
6. Bạn nên chọn đầu nối cảm biến M12 phù hợp như thế nào?
7. Điều gì khiến Giải pháp M12 của Reunion trở thành một lựa chọn thiết thực?
8. Câu hỏi thường gặp
9. Phần kết luận

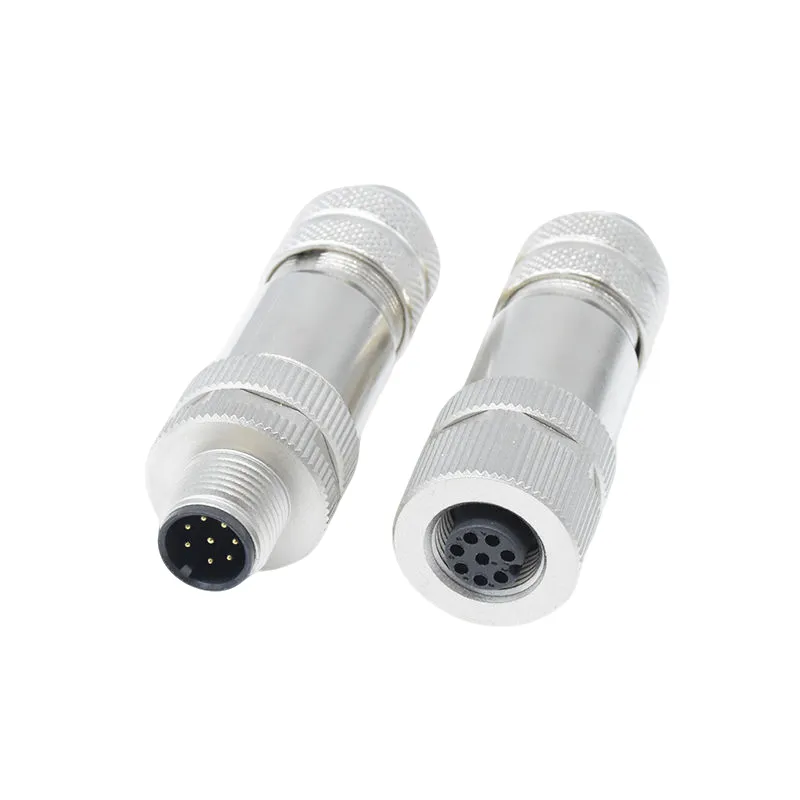

Đầu nối cảm biến công nghiệp dòng M12 là gì?

Đầu nối M12 là đầu nối hình tròn nhỏ gọn với giao diện danh nghĩa 12 mm, thường được sử dụng để kết nối các cảm biến công nghiệp và các bộ phận tự động hóa. Cơ chế khớp nối ren của nó tạo ra một kết nối an toàn, ít bị rung hơn so với nhiều thiết kế phích cắm và ổ cắm thông thường.

cácĐầu nối cảm biến công nghiệp dòng M12đặc biệt được liên kết với các ứng dụng cảm biến vì cấu hình mã A hỗ trợ các chức năng cảm biến công nghiệp phổ biến. Tùy thuộc vào số lượng chân cắm và thiết kế điện, kết nối M12 có thể truyền nguồn, tín hiệu rời rạc, tín hiệu analog hoặc giao tiếp kỹ thuật số.

Dòng M12 của Reunion được thiết kế theo DIN EN 61076-2-101 và có sẵn các cấu hình từ 2 đến 17 chân. Phạm vi sản phẩm cũng bao gồm các phiên bản có vỏ bọc và không có vỏ bọc, các phương pháp đầu cuối khác nhau và cụm cáp dành cho các cách bố trí thiết bị khác nhau.

Tại sao Đầu nối M12 được sử dụng rộng rãi trong tự động hóa công nghiệp?

Cảm biến công nghiệp thường xuyên hoạt động trong môi trường không thể tránh khỏi rung động, bụi, hơi ẩm, dầu, hóa chất và chuyển động cơ học lặp đi lặp lại. Đầu nối được sử dụng trong những điều kiện này phải làm được nhiều việc hơn là chỉ truyền tín hiệu điện.

1. Kết nối ren an toàn

Cơ cấu khớp nối ren giúp duy trì sự phối hợp ổn định khi các cảm biến được lắp đặt trên máy móc, băng tải, thiết bị robot và dây chuyền sản xuất đang chuyển động. Điều này làm giảm khả năng kết nối không liên tục do rung động.

2. Kiểu dáng công nghiệp nhỏ gọn

Hệ số dạng 12 mm mang lại sự cân bằng hữu ích giữa không gian lắp đặt và khả năng kết nối. Các kỹ sư có thể tích hợp cảm biến vào cấu trúc máy tương đối nhỏ gọn mà không cần sử dụng các đầu nối quá khổ.

3. Bảo vệ môi trường

Cấp bảo vệ IP67 trong điều kiện kết nối giúp bảo vệ kết nối khỏi bụi và ngâm nước tạm thời. Điều này làm cho cấu hình M12 phù hợp trở nên hữu ích cho các khu vực rửa trôi, thiết bị ngoài trời và môi trường sản xuất có nhiều hạt.

4. Hỗ trợ cảm biến thông minh

Tự động hóa công nghiệp đang ngày càng hướng tới các cảm biến được kết nối và chẩn đoán theo thời gian thực. Cấu hình M12 4 chân phù hợp có thể hỗ trợ giao tiếp IO-Link, cho phép dữ liệu cảm biến và thông tin chẩn đoán truyền qua cùng cơ sở hạ tầng kết nối.

Các kỹ sư nên tìm kiếm những tính năng chính nào?

Không phải mọi đầu nối M12 đều giống hệt nhau. Khi chỉ định đầu nối cho hệ thống cảm biến công nghiệp, các kỹ sư nên đánh giá hiệu suất điện, bảo vệ môi trường, kết cấu cơ khí và khả năng tương thích với cảm biến dự định.

• Giao diện mã hóa A:Một cấu hình chung cho các ứng dụng cảm biến công nghiệp.
• Tùy chọn 2 đến 17 chân:Cho phép đầu nối đáp ứng các yêu cầu tín hiệu đơn giản và phức tạp hơn.
• Bảo vệ IP67:Thích hợp cho nhiều môi trường nhà máy và ngoài trời đòi hỏi khắt khe khi được kết nối chính xác.
• Địa chỉ liên lạc mạ vàng:Các điểm tiếp xúc bằng đồng mạ vàng giúp duy trì khả năng chống tiếp xúc và chống ăn mòn thấp.
• Phiên bản được bảo vệ:Hữu ích cho các ứng dụng mà nhiễu điện từ có thể ảnh hưởng đến tín hiệu analog hoặc kỹ thuật số.
• Tùy chọn cáp PUR:Thích hợp cho các môi trường liên quan đến dầu, chất lỏng cắt, hóa chất hoặc chuyển động thường xuyên.
• Nhiều phương pháp chấm dứt:Các cấu hình hàn, hàn nhúng, uốn và chì bay hỗ trợ các yêu cầu lắp đặt khác nhau.

Đối với các ứng dụng cảm biến thông minh, việc che chắn, kết cấu cáp, chất lượng tiếp xúc và tính toàn vẹn của tín hiệu trở nên đặc biệt quan trọng. Việc lựa chọn những đặc điểm này theo môi trường vận hành thực tế có thể giúp giảm thiểu các lỗi liên quan đến kết nối.

Sơ lược về thông số kỹ thuật của đầu nối M12

Các thông số kỹ thuật sau đây tóm tắt các thông số cơ và điện tiêu biểu của dòng đầu nối cảm biến M12 mã A của Reunion.

Thông số kỹ thuật chung bao gồm phạm vi nhiệt độ hoạt động từ -25°C đến +85°C, mức bảo vệ IP67 khi kết nối, ít nhất 100 chu kỳ kết nối và khả năng chống sương muối trong 48 giờ. Đầu nối sử dụng vật liệu cách điện PA66 và các tiếp điểm bằng đồng mạ vàng. Vật liệu tuân thủ RoHS, trong khi các đơn vị sản xuất phải trải qua quá trình kiểm tra điện trước khi vận chuyển.

Đầu nối cảm biến M12 thường được sử dụng ở đâu?

Sự kết hợp giữa cấu trúc nhỏ gọn, khóa ren, bịt kín môi trường và cấu hình chốt linh hoạt giúp kết nối M12 phù hợp với nhiều ứng dụng tự động hóa.

Tự động hóa nhà máy

Cảm biến tiệm cận, cảm biến quang điện, công tắc giới hạn và các cảm biến máy khác có thể sử dụng kết nối M12 để truyền tín hiệu phát hiện tới PLC và hệ thống điều khiển.

Sản xuất ô tô

Dây chuyền sản xuất ô tô thường có mức độ rung cao, xử lý vật liệu tự động và mạng lưới cảm biến rộng khắp. Đầu nối an toàn về mặt cơ học có thể giúp duy trì các kết nối đáng tin cậy trong suốt quá trình hoạt động liên tục.

Máy đóng gói

Thiết bị đóng gói phụ thuộc vào việc phát hiện chính xác sản phẩm, vị trí, thùng chứa và trạng thái máy. Kết nối cảm biến M12 có thể đơn giản hóa việc nối dây giữa các cảm biến và hệ thống điều khiển tự động hóa.

Chế biến thực phẩm

Môi trường rửa trôi yêu cầu các đầu nối có khả năng bảo vệ môi trường thích hợp. Có thể xem xét kết nối M12 được xếp hạng IP67 khi cần có khả năng chống bụi và ẩm, miễn là toàn bộ quá trình lắp đặt được thiết kế và bảo trì phù hợp.

Sản xuất thông minh và IO-Link

Cảm biến hỗ trợ IO-Link có thể cung cấp dữ liệu quy trình và chẩn đoán bên cạnh các tín hiệu cảm biến thông thường. Cấu hình M12 4 chân được che chắn phù hợp có thể cung cấp giao diện thực tế cho các thiết bị được kết nối này.

Bạn nên chọn đầu nối cảm biến M12 phù hợp như thế nào?

Việc chọn đầu nối M12 nên bắt đầu với các yêu cầu về cơ và điện của cảm biến thay vì chỉ chọn tùy chọn có chi phí thấp nhất.

1. Xác nhận số lượng pin.Xác định số lượng kết nối nguồn, tín hiệu, thông tin liên lạc và phụ trợ được yêu cầu.
2. Kiểm tra các yêu cầu về điện áp và dòng điện.Đảm bảo cấu hình đã chọn cung cấp đủ công suất điện cho ứng dụng.
3. Chọn loại mã hóa.Đầu nối M12 mã hóa A thường được kết hợp với các ứng dụng cảm biến và bộ truyền động.
4. Đánh giá điều kiện môi trường.Hãy xem xét nước, bụi, dầu, hóa chất, nhiệt độ, độ rung và tiếp xúc ngoài trời.
5. Xác định xem có cần che chắn hay không.Các phiên bản được bảo vệ có thể thuận lợi cho các ứng dụng truyền thông kỹ thuật số và analog nhạy cảm với EMI.
6. Chọn cáp thích hợp.PUR có thể thuận lợi trong các môi trường công nghiệp đòi hỏi khắt khe, trong khi PVC có thể phù hợp với các ứng dụng ít tích cực hơn.
7. Chỉ định hướng kết nối.Thiết kế thẳng và góc vuông có thể giúp tối ưu hóa việc định tuyến cáp và không gian lắp đặt sẵn có.

Đối với các ứng dụng IO-Link, cấu hình mã A 4 chân là lựa chọn phổ biến. Trong trường hợp đòi hỏi phải chạy cáp, điều kiện điện từ hoặc chuyển động của máy thì cấu trúc và lớp che chắn của cáp phải được đánh giá cùng với chính đầu nối.

Điều gì khiến Giải pháp M12 của Reunion trở thành một lựa chọn thiết thực?

Đoàn tụ kết hợp sản xuất đầu nối, xử lý cáp, lắp ráp và thử nghiệm điện trong một quy trình sản xuất tích hợp. Cách tiếp cận này mang lại khả năng kiểm soát tốt hơn đối với các giai đoạn sản xuất quan trọng, từ gia công chính xác và mạ chọn lọc đến ép phun và kiểm tra cuối cùng.

Quá trình sản xuất đầu nối M12 của công ty bao gồm lắp ráp tự động và xác minh 100% về điện bao gồm tính liên tục, điện trở cách điện và khả năng chịu điện môi. Thử nghiệm môi trường hàng loạt cũng được sử dụng cho các thông số như độ kín IP67 và khả năng chống sương muối.

Đối với các OEM và nhà tích hợp hệ thống, việc tùy chỉnh có thể mở rộng ra ngoài phần thân đầu nối. Các tùy chọn có sẵn bao gồm:

• Cấu hình 2 đến 17 chân
• Chiều dài cáp tùy chỉnh từ 0,2 m đến 20 m
• Vỏ cáp PUR hoặc PVC
• Cấu hình thẳng hoặc góc phải
• Thiết kế gắn bảng hoặc gắn cáp
• Xây dựng được che chắn hoặc không được che chắn
• Hàn, uốn, hàn nhúng hoặc chấm dứt chì bay
• Đánh dấu và đóng gói cáp tùy chỉnh

Đối với người mua đánh giá nhà cung cấp, hệ thống chất lượng và khả năng truy xuất nguồn gốc có thể cũng quan trọng như thông số kỹ thuật vật lý của đầu nối. Reunion tuyên bố rằng quá trình sản xuất của họ hoạt động theo hệ thống quản lý ISO 9001, ISO 14001 và ISO 13485, với các vật liệu tuân thủ RoHS và tài liệu kiểm tra được lưu giữ.

Câu hỏi thường gặp

1. Đầu nối cảm biến công nghiệp dòng M12 chủ yếu được sử dụng để làm gì?

Đầu nối cảm biến M12 chủ yếu được sử dụng để kết nối các cảm biến công nghiệp với hệ thống điều khiển, PLC, mô-đun I/O và thiết bị tự động hóa. Các ứng dụng điển hình bao gồm cảm biến tiệm cận, cảm biến quang điện, cảm biến áp suất, cảm biến nhiệt độ và thiết bị IO-Link.

2. Cấu hình M12 nào thường được sử dụng cho IO-Link?

Cấu hình M12 mã A 4 chân thường được sử dụng cho các ứng dụng cảm biến IO-Link. Một sự sắp xếp điển hình cung cấp các kết nối nguồn và đường truyền thông C/Q. Có thể lựa chọn các phiên bản được che chắn và kết cấu cáp công nghiệp phù hợp khi có lo ngại về nhiễu điện từ hoặc đường cáp dài hơn.

3. Đầu nối M12 có thể truyền cả nguồn và dữ liệu không?

Đúng. Tùy thuộc vào cấu hình và ứng dụng chân cắm, kết nối M12 có thể mang cả chức năng nguồn và tín hiệu hoặc giao tiếp. Ví dụ: cấu hình 4 chân có thể hỗ trợ nguồn và dữ liệu IO-Link, trong khi các phiên bản có số lượng chân cao hơn có thể chứa các tín hiệu bổ sung.

4. Đầu nối M12 có phù hợp với môi trường công nghiệp ẩm ướt hoặc bụi bặm không?

Đầu nối M12 được thiết kế phù hợp và kết nối chính xác có thể mang lại khả năng bảo vệ môi trường mạnh mẽ. Dòng đầu nối cảm biến của Reunion được xếp hạng IP67 ở điều kiện kết hợp, giúp nó phù hợp với nhiều ứng dụng liên quan đến bụi, ẩm ướt, ngoài trời và liên quan đến rửa trôi. Việc lắp đặt hoàn chỉnh phải luôn được đánh giá theo các điều kiện môi trường thực tế.

5. Có những lựa chọn cáp nào cho các cụm M12 tùy chỉnh?

Các cụm tùy chỉnh có thể được cung cấp với các độ dài cáp khác nhau, vỏ PUR hoặc PVC, cấu hình đầu nối thẳng hoặc góc phải, các tùy chọn che chắn và cụm cáp một đầu hoặc hai đầu. Điều này cho phép kết nối được điều chỉnh phù hợp với các yêu cầu lắp đặt cảm biến và bố trí máy khác nhau.

Phần kết luận

Một mạng cảm biến đáng tin cậy bắt đầu bằng các kết nối vật lý đáng tin cậy. Đầu nối M12 phù hợp có thể cung cấp khả năng kết nối cơ học an toàn, bảo vệ môi trường, điện trở tiếp xúc thấp, dung lượng tín hiệu linh hoạt và khả năng tương thích với các kiến ​​trúc tự động hóa hiện đại. Với cấu hình nhiều chân cắm, tùy chọn được bảo vệ, mức bảo vệ IP67 và cụm cáp tùy chỉnh, giải pháp M12 của Reunion có thể hỗ trợ nhiều yêu cầu về cảm biến công nghiệp. Nếu bạn đang lên kế hoạch cho một hệ thống cảm biến mới hoặc thay thế các đầu nối công nghiệp hiện có, hãy tìm hiểu thêm về Đầu nối cảm biến công nghiệp dòng M12 vàliên hệ với chúng tôiđể được hướng dẫn kỹ thuật, thông số kỹ thuật tùy chỉnh và báo giá tập trung vào ứng dụng.
