Tóm tắt bài viết:Khi mạng Ethernet công nghiệp ngày càng trở nên quan trọng trong tự động hóa, thị giác máy, giám sát, hệ thống đèn LED và thiết bị thông minh, độ tin cậy của đầu nối ảnh hưởng trực tiếp đến tính toàn vẹn của dữ liệu và thời gian hoạt động của hệ thống.Đoàn tụ'SĐầu nối tín hiệu RJ45kết hợp giao diện RJ45 quen thuộc với khả năng bảo vệ cơ học cấp công nghiệp, cấu hình lắp linh hoạt và hiệu suất điện đáng tin cậy. Với sự hỗ trợ tốc độ dữ liệu lên tới 10 Gbps, CAT5e thông qua cáp CAT7, tùy chọn bảo vệ IP50/IP67 và ít nhất 2.000 chu kỳ kết nối, nó được thiết kế cho các ứng dụng mà đầu nối RJ45 thương mại thông thường có thể không cung cấp đủ độ bền môi trường hoặc độ ổn định lâu dài.

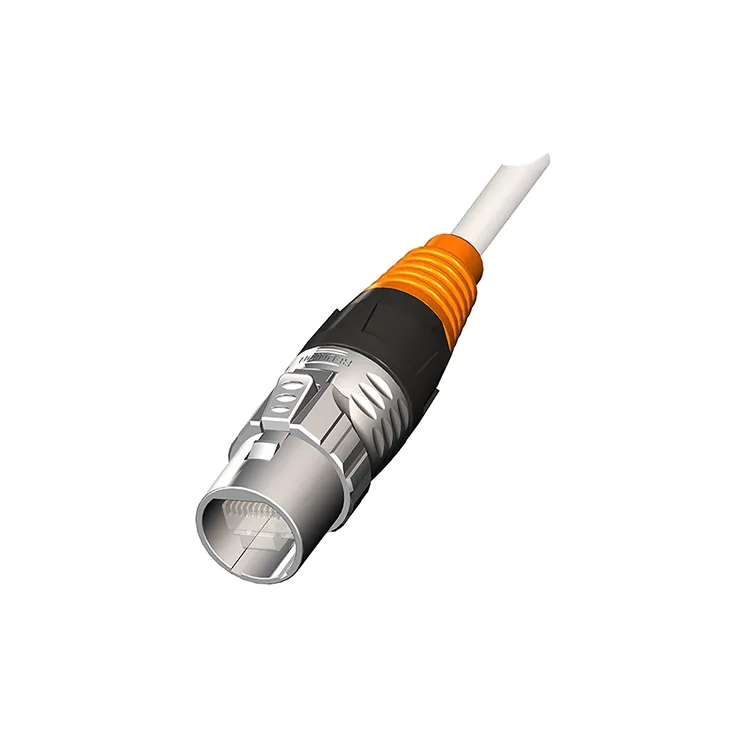

MỘTĐầu nối tín hiệu RJ45là thành phần kết nối Ethernet được thiết kế để thiết lập kết nối vật lý đáng tin cậy giữa thiết bị mạng, cáp, hệ thống điều khiển và thiết bị công nghiệp. Trong khi đầu nối RJ45 thông thường được sử dụng rộng rãi trong văn phòng và mạng thương mại, thì các ứng dụng công nghiệp thường khiến đầu nối phải chịu rung, ẩm, bụi, thay đổi nhiệt độ, tiếp xúc nhiều lần và ứng suất cơ học.
Vì lý do này, các thiết kế RJ45 công nghiệp thường chú trọng nhiều hơn đến bảo vệ cơ học, cơ chế khóa, bịt kín, lựa chọn vật liệu và độ ổn định điện lâu dài. Giải pháp của Reunion kết hợp giao diện RJ45 tiêu chuẩn với cấu trúc định hướng công nghiệp cho các ứng dụng bao gồm tự động hóa nhà máy, thị giác máy, giám sát ngoài trời, màn hình LED và hệ thống truyền thông công nghiệp.
Đầu nối hỗ trợ giao tiếp Ethernet qua các mạng như PROFINET, EtherNet/IP, EtherCAT và TCP/IP tiêu chuẩn. Tùy thuộc vào cấu hình, nó cũng có thể được cung cấp các tùy chọn lắp đặt gắn cáp, gắn bảng điều khiển hoặc gắn PCB, giúp các kỹ sư tích hợp đầu nối vào các cấu trúc thiết bị khác nhau dễ dàng hơn.
Mạng Ethernet được sử dụng trong môi trường công nghiệp có các yêu cầu khác với mạng văn phòng thông thường. Đầu nối được lắp đặt bên trong phòng CNTT được kiểm soát có thể hiếm khi gặp nước, dầu, rung, bụi hoặc chuyển động cơ học lặp đi lặp lại. Ngược lại, giao diện truyền thông công nghiệp có thể được lắp đặt bên trong tủ điều khiển, tế bào robot, máy móc sản xuất, thiết bị ngoài trời hoặc hệ thống kiểm tra.
Do đó, một đầu nối công nghiệp đáng tin cậy sẽ giải quyết được một số mối quan tâm thực tế:
Những yếu tố này trở nên đặc biệt quan trọng khi liên kết Ethernet chịu trách nhiệm điều khiển máy, trao đổi dữ liệu thời gian thực, giao tiếp camera hoặc giám sát thiết bị từ xa.
Đầu nối công nghiệp được thiết kế tốt phải cân bằng giữa hiệu suất điện, độ bền cơ học và sự thuận tiện khi lắp đặt. Đầu nối tín hiệu RJ45 của Reunion kết hợp một số tính năng dành cho các ứng dụng Ethernet đòi hỏi khắt khe.
| Tính năng | Đầu nối tín hiệu Reunion RJ45 | Lợi ích kỹ thuật |
|---|---|---|
| Tốc độ dữ liệu | Lên tới 10Gbps | Hỗ trợ truyền thông Ethernet tốc độ cao |
| Nhà ở | Hợp kim kẽm, PA6 tùy chọn | Cung cấp sự bảo vệ cơ học và cấu hình linh hoạt |
| Sự bảo vệ | IP50 / IP67 khi kết hợp | Thích hợp với các điều kiện môi trường khác nhau |
| Chu kỳ giao phối | ≥2.000 | Hỗ trợ bảo trì và bảo dưỡng thiết bị nhiều lần |
| Nhiệt độ hoạt động | -40°C đến +85°C | Thích hợp cho điều kiện nhiệt độ công nghiệp rộng |
| Thoát cáp | Góc thẳng 180° / góc vuông 90° | Cải thiện tính linh hoạt cài đặt trong thiết bị nhỏ gọn |
| Chấm dứt | Cốc hàn hoặc IDC | Hỗ trợ các yêu cầu lắp ráp và trường khác nhau |
Một đặc điểm thiết kế đáng chú ý là hệ thống khóa xoay nhanh. So với giao diện vừa khít với ma sát đơn giản, cơ chế khóa chuyên dụng có thể mang lại sự bảo mật kết nối bổ sung ở những nơi có thể xảy ra rung động hoặc chuyển động lặp đi lặp lại.
Việc chọn đầu nối Ethernet nên bắt đầu với các yêu cầu về điện và môi trường của mạng thay vì chỉ nhìn bề ngoài. Các kỹ sư nên đánh giá tốc độ truyền, trở kháng, điện trở tiếp xúc, nhiệt độ vận hành, mức độ bảo vệ, khả năng tương thích của cáp và cấu hình cơ học.
| Đặc điểm kỹ thuật | Giá trị đoàn tụ điển hình | Tại sao nó quan trọng |
|---|---|---|
| Trở kháng đặc trưng | 100 Ω ± 5% | Giúp duy trì hành vi tín hiệu vi sai thích hợp |
| Đánh giá hiện tại | 1,5 A cho mỗi liên hệ | Xác định khả năng dòng tiếp xúc liên tục |
| Đánh giá điện áp | 50 V | Xác định điện áp làm việc được chỉ định |
| Điện trở tiếp xúc | 10 mΩ ban đầu | Điện trở thấp hơn hỗ trợ tiếp xúc điện ổn định |
| Điện trở cách điện | ≥500 MΩ ở 500 VDC | Cho biết hiệu suất cách nhiệt |
| Khả năng tương thích cáp | CAT5e / CAT6 / CAT6a / CAT7 | Cung cấp tính linh hoạt cho thiết kế hệ thống Ethernet |
| Nhiệt độ hoạt động | -40°C đến +85°C | Hỗ trợ môi trường nhiệt độ đòi hỏi khắt khe |
Đối với các hệ thống tốc độ cao, các kỹ sư cũng nên xem xét tổn thất chèn, suy hao phản hồi, kết cấu cáp, chiến lược che chắn, nối đất và kênh truyền tải hoàn chỉnh. Hiệu suất của đầu nối không thể được đánh giá độc lập với cáp, phương pháp đầu cuối và kiến trúc mạng.
Đoàn tụ chỉ định hỗ trợ cho cáp CAT5e, CAT6, CAT6a và CAT7, bao gồm cả dây dẫn bện hoặc dây dẫn rắn trong phạm vi AWG 26–22 đã nêu. Điều này cho phép đầu nối được xem xét cho cả cơ sở hạ tầng Ethernet tiêu chuẩn và hệ thống truyền thông công nghiệp hiệu suất cao hơn.
Tính linh hoạt của Ethernet làm cho giao diện RJ45 phù hợp với nhiều hệ thống công nghiệp và thương mại. Phiên bản bền chắc trở nên đặc biệt hữu ích khi đầu nối phải chịu được áp lực môi trường hoặc cơ học.
Dây chuyền sản xuất tự động phụ thuộc vào giao tiếp giữa PLC, bộ điều khiển, cảm biến, ổ đĩa, máy tính công nghiệp và các thiết bị nối mạng khác. Giao diện Ethernet bền bỉ có thể giúp duy trì kết nối ổn định trong quá trình hoạt động liên tục.
Máy ảnh công nghiệp có thể tạo ra số lượng lớn dữ liệu hình ảnh. Do đó, kết nối Ethernet tốc độ cao rất quan trọng để truyền thông tin kiểm tra giữa camera, máy tính công nghiệp và hệ thống điều khiển.
Thiết bị giám sát ngoài trời có thể gặp mưa, bụi, thay đổi nhiệt độ và tiếp xúc vật lý. Đầu nối được xếp hạng IP thích hợp có thể cung cấp khả năng bảo vệ bổ sung ở giao diện Ethernet.
Màn hình LED lớn và thiết bị chiếu sáng chuyên nghiệp thường xuyên yêu cầu khả năng điều khiển và truyền dữ liệu đáng tin cậy. Đầu nối có lối ra cáp linh hoạt và khóa an toàn có thể đơn giản hóa việc lắp đặt trong thiết bị có không gian hạn chế.
Tủ điều khiển có thể chứa nhiều giao diện truyền thông trong một khu vực hạn chế. Cấu hình gắn bảng điều khiển và gắn PCB cung cấp các tùy chọn tích hợp bổ sung cho nhà sản xuất thiết bị và nhà tích hợp hệ thống.
Khi tìm nguồn cung cấp đầu nối Ethernet công nghiệp, người mua nên xác định ứng dụng trước khi so sánh từng sản phẩm. Danh sách kiểm tra sau đây có thể giúp thu hẹp lựa chọn:
Đối với các dự án tùy chỉnh, người mua cũng nên cung cấp số lượng đặt hàng dự kiến, chiều dài cáp, hướng đầu nối, yêu cầu đánh dấu, ưu tiên về vật liệu vỏ và các hạn chế lắp đặt. Những chi tiết này cho phép nhà cung cấp đề xuất cấu hình thay vì chỉ cung cấp một phần danh mục tiêu chuẩn.
Đoàn tụ là nhà sản xuất đầu nối có trụ sở tại Trung Quốc với kinh nghiệm về các sản phẩm nguồn, tín hiệu, tự động hóa công nghiệp, đầu nối chống nước và lắp ráp cáp. Khả năng sản xuất của nó bao gồm thiết kế đầu nối, ép phun, hàn, cắt và tước dây, lắp ráp và lắp ráp cáp.
Đối với dòng sản phẩm RJ45, Reunion tuyên bố rằng mọi thiết bị đều phải trải qua quá trình kiểm tra điện trước khi xuất xưởng. Công ty cũng cung cấp các cấu hình gắn cáp, gắn bảng điều khiển và gắn PCB, cùng với các đầu ra cáp thẳng và góc phải. Các tùy chọn này có thể hữu ích cho các OEM và nhà tích hợp hệ thống đang phát triển thiết bị có bố cục cơ học khác nhau.
Hoạt động sản xuất rộng hơn của Reunion bao gồm một cơ sở sản xuất rộng khoảng 4.000 mét vuông, khoảng 150 nhân viên và 10 dây chuyền sản xuất. Đội ngũ R&D của công ty bao gồm hơn 10 kỹ sư giàu kinh nghiệm, đồng thời công ty báo cáo hơn 30 dự án tùy chỉnh hàng năm. Công ty cũng tuyên bố rằng hệ thống chất lượng của họ bao gồm các chứng nhận ISO 9001, ISO 14001 và ISO 13485, cùng với tài liệu tuân thủ bổ sung như RoHS và REACH có sẵn cho các sản phẩm hiện hành.
Đối với người mua đánh giá nhà cung cấp đầu nối tín hiệu, khả năng sản xuất và kỹ thuật này có thể được xem xét cùng với thông số kỹ thuật của sản phẩm, quy trình thử nghiệm, yêu cầu tùy chỉnh và kỳ vọng giao hàng.
Đầu nối tín hiệu Reunion RJ45 được chỉ định để truyền dữ liệu lên tới 10 Gbps khi được sử dụng với cáp CAT6a hoặc CAT7 phù hợp và thiết bị mạng tương thích. Hiệu suất thực tế của hệ thống phụ thuộc vào kênh Ethernet hoàn chỉnh, bao gồm cáp, đầu cuối và thiết bị hoạt động.
Các cấu hình được chọn cung cấp mức bảo vệ IP67 khi kết hợp, khiến chúng phù hợp cho các ứng dụng yêu cầu bảo vệ chống bụi và tiếp xúc với nước. Việc lắp đặt hoàn chỉnh vẫn phải được đánh giá về đầu vào cáp, tình trạng kết nối, thiết kế vỏ bọc và mức độ tiếp xúc với môi trường.
Khả năng tương thích được chỉ định bao gồm cáp CAT5e, CAT6, CAT6a và CAT7, hỗ trợ dây dẫn bện hoặc dây dẫn rắn trong phạm vi AWG 26–22 đã nêu.
Đầu nối tín hiệu RJ45 công nghiệp được chỉ định cho ít nhất 2.000 chu kỳ kết nối. Điều này đặc biệt liên quan đến các thiết bị cần bảo trì, thay thế, kiểm tra hoặc bảo dưỡng định kỳ.
Đúng. Tùy thuộc vào yêu cầu của dự án, việc tùy chỉnh có thể bao gồm cấu hình, chiều dài cáp, nhãn hiệu, tùy chọn vỏ và các chi tiết cơ khí khác. Người mua nên cung cấp môi trường ứng dụng, thông số kỹ thuật của cáp, phương pháp lắp đặt, số lượng và lịch trình giao hàng cần thiết khi yêu cầu báo giá.
Kết nối Ethernet đáng tin cậy bắt đầu bằng việc chọn đầu nối phù hợp với các yêu cầu về điện, cơ và môi trường của hệ thống hoàn chỉnh. Đối với tự động hóa công nghiệp, thị giác máy, giám sát, thiết bị LED và các thiết bị nối mạng khác, giao diện RJ45 cấp công nghiệp có thể mang lại độ bền và tính linh hoạt cài đặt cần thiết ngoài phần cứng mạng văn phòng thông thường.
Đoàn tụ kết hợp khả năng tương thích RJ45 với các tùy chọn bảo vệ IP, hiệu suất nhiệt độ công nghiệp, nhiều cấu hình lắp đặt, khóa an toàn và truyền Ethernet tốc độ cao. Nếu bạn đang tìm nguồn cung ứngĐầu nối tín hiệu RJ45để sản xuất OEM, tích hợp hệ thống hoặc mua số lượng lớn, trước tiên hãy xem xét các yêu cầu về cáp và môi trường của bạn, sau đó thảo luận về cấu hình cần thiết với nhóm kỹ thuật.
Bạn đã sẵn sàng phát triển kết nối Ethernet đáng tin cậy cho thiết bị của mình chưa?Liên hệ với Reunion để biết thông số kỹ thuật, cấu hình tùy chỉnh, yêu cầu mẫu và hỗ trợ mua số lượng lớn.liên hệ với chúng tôihôm nay để thảo luận về dự án đầu nối tín hiệu RJ45 của bạn và nhận giải pháp phù hợp với ứng dụng của bạn.
