Lớp vỏ bên ngoài được làm bằng vật liệu nhựa nhiệt dẻo hiệu suất cao và có chỉ số chống cháy UL 94-V0. Chống ăn mòn phun muối, nó có thể đáp ứng các yêu cầu chống thấm nước của màn hình LED ngoài trời và thiết bị chiếu sáng LED, cũng như các điều kiện làm việc khắc nghiệt như khả năng chống xói mòn axit của màn hình LED công nghiệp

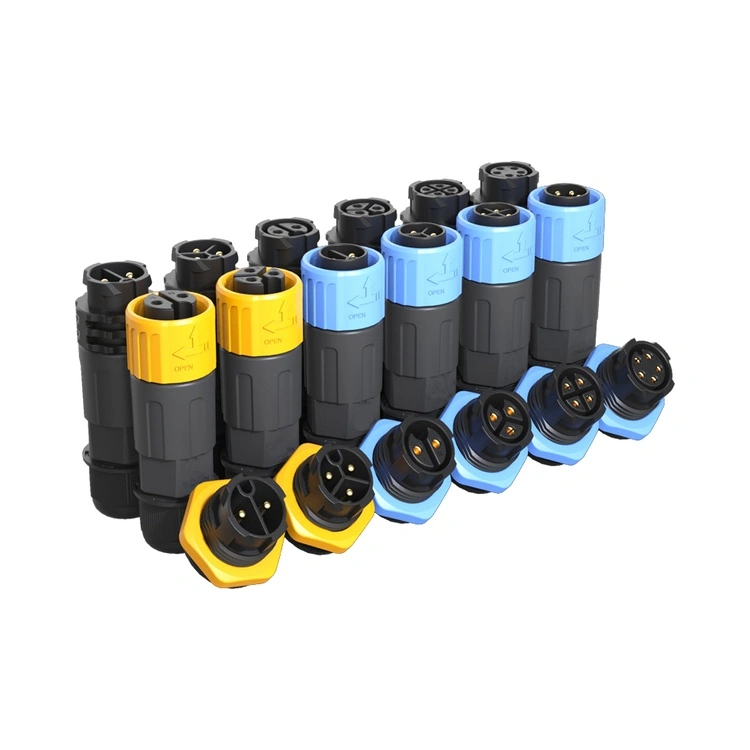

Nó được cài đặt bằng phương pháp một lỗ, ổn định và hoàn hảo. Nó có cấu trúc khóa ren và có thể duy trì kết nối chắc chắn ngay cả trong môi trường rung. Có sẵn các chân 2, 3, 4, 5, 6, 7, 8, 9 để lựa chọn và hỗ trợ tùy chỉnh.
| tham số | Reunion M20 mang lại giá trị | Tại sao nó quan trọng trong thực tế |
| Điện trở tiếp xúc (ban đầu) | 3,0mΩ | Thấp hơn mức trung bình của ngành, giảm sinh nhiệt I2R |
| Chu kỳ giao phối với độ kín ổn định | ≥500 chu kỳ (đã được xác minh, không chỉ được xếp hạng) | Hồ sơ kiểm tra hàng loạt của chúng tôi cho thấy tính toàn vẹn của mối hàn được duy trì qua 500 chu kỳ – rất quan trọng đối với các thiết bị cần bảo trì nhiều. |
| IP67 không thấm nước | Mỗi mẻ: độ sâu 1m × ngâm 30 phút | Báo cáo thử nghiệm có thể được cung cấp .. |
| Chống rung | 10-500Hz, 2g (IEC 60068-2-6) | Mô phỏng hoạt động thực của động cơ và máy bơm – được thực hiện mà không bị ngắt kết nối tức thời. |
| tham số | 2 chân | 3 chân | 4 chân | 5 chân | 6 chân | 7 chân | 8 chân | 9 chân |
| Đánh giá điện áp | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Đánh giá hiện tại | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Phần dây (mm2) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Vật liệu cách điện: Nhựa nhiệt dẻo nhiệt độ cao (UL 94 V-0,)
2) Vật liệu đế tiếp xúc: Đồng thau (CuZn39Pb3) mạ vàng - thử nghiệm phun muối ≥48 giờ
3) Vật liệu niêm phong: Vòng chữ O silicon
4) Nhiệt độ hoạt động: -40°C ~ +105°C
5) Tính dễ cháy và tuân thủ: Không phát hiện thấy UL 94 V-0, RoHS, REACH SVHC
6) Tùy chọn chấm dứt: Cốc hàn, hàn nhúng (gắn PCB)
| Thứ nguyên so sánh | Dòng Reunion M20 | Thương hiệu M20 cao cấp Châu Âu | M20 không có thương hiệu chi phí thấp |
| Đơn giá (MOQ 100 chiếc) | Cạnh tranh, theo khối lượng | Cao hơn 3,5× – 4× | Trả trước thấp hơn |
| Đã xác minh dòng điện liên tục | 20A (mỗi chân, được ghi lại) | Thông thường là 25A (giảm tốc độ in nhỏ) | Thổi phồng, không có bằng chứng kiểm tra |
| IP67 không thấm nước | 100% lô sản xuất | Kiểm tra hàng loạt (nhưng không phải theo tài liệu lô) | Không có hoặc tuyên bố sai |
| Kiểm tra điện (Hi-pot & IR) | 100% mỗi đơn vị – dữ liệu thử nghiệm được ghi lại | Dựa trên mẫu (AQL 1.0) | Ngẫu nhiên hoặc bỏ qua |
| Truy xuất nguồn gốc đầy đủ (Nhựa→Đầu nối đã hoàn thiện) | ERP được theo dõi, có thể truy xuất trong vòng 24 giờ | Có, nhưng phản hồi chậm hơn | Không có |
| Thời gian thực hiện (Số lượng tiêu chuẩn) | 15–17 ngày làm việc | 6–10 tuần | Không thể đoán trước (2–20 tuần) |
| Tùy chỉnh MOQ (chiều dài cáp, màu sắc, đánh dấu) | 100 chiếc – linh hoạt | Hơn 500 chiếc, phí kỹ thuật cao | Không được cung cấp hoặc không có kiểm soát chất lượng |
| Chứng chỉ | ISO 9001, 14001, 13485 | Thông thường chỉ có ISO 9001 | Thông thường không có |
Để đạt được mức niêm phong IP67/IP68 được xếp hạng khi lắp đặt tại hiện trường thực tế, hãy làm theo các quy trình đã được xác minh sau:
| Bước chân | Hoạt động | Giá trị quan trọng / Điểm kiểm tra |
| 1 | Siết chặt đai ốc khớp nối bằng tay cho đến khi bề mặt bảng điều khiển tiếp xúc với vòng chữ O. | Đã xác nhận liên hệ trực quan. |
| 2 | Áp dụng mô-men xoắn cuối cùng bằng cách sử dụng cờ lê đã hiệu chỉnh. | 1,0 – 1,2 Nm (KHÔNG vượt quá 1,5 Nm – mô-men xoắn quá lớn sẽ làm biến dạng vòng chữ O và tăng lực chèn). |
| 3 | Xác minh bán kính uốn cong của cáp tại lối vào. | Đường kính ngoài của cáp ≥ 5× – những chỗ uốn cong sẽ kéo các điểm tiếp xúc và làm tổn hại đến vòng đệm phía sau. |
| 4 | định hướng ngoài trời | Đầu cáp đi xuống – ngăn nước đọng trên bề mặt tiếp xúc đai ốc khớp nối. |
| 5 | Tần suất kiểm tra vòng chữ O | Hàng năm đối với môi trường rửa trôi/chế biến thực phẩm hàng ngày; cứ 2-3 năm một lần đối với mục đích sử dụng công nghiệp trong nhà/ngoài trời tiêu chuẩn. |
| Chứng nhận/Giao thức | Phạm vi & Bằng chứng được cung cấp với mỗi đơn hàng |
| ISO 9001:2015 | QMS đầy đủ – thiết kế, sản xuất, hậu mãi. Báo cáo kiểm toán có sẵn theo NDA. |
| ISO 14001:2015 | Quản lý môi trường – giảm chất thải và tuân thủ RoHS/REACH. |
| ISO 13485:2016 | Áp dụng cho thiết bị y tế (chẩn đoán/giám sát) – kiểm soát thay đổi nghiêm ngặt và truy xuất nguồn gốc. |
| Công nhận UL | An toàn ở cấp độ thành phần dành cho Bắc Mỹ – Dấu UL trên mỗi vỏ. |
Mô-men xoắn: 1,0 – 1,2 Nm (độ siết cuối cùng sau khi đặt tay).
Dưới 0,8Nm: Độ nén của vòng chữ O không đủ – IP67 giảm xuống IP54 (chống bụi nhưng không kín nước). Chúng tôi đã thấy nước xâm nhập trong vòng 2 giờ ở độ sâu 0,5 m trong các thử nghiệm trong phòng thí nghiệm của chúng tôi.
Trên 1,5Nm: Vòng chữ O fluorosilicon đùn vào khe hở ren, gây ra biến dạng vĩnh viễn và tăng lực tương tác. Con dấu ban đầu có thể đạt IP67 nhưng sẽ bị hỏng sau chu kỳ nhiệt (giãn nở/co lại).
Khuyến nghị: Sử dụng cờ lê lực đặt trước – chúng tôi có thể cung cấp cờ lê lực như một phụ kiện cho các đơn đặt hàng số lượng lớn.
Mẫu tiêu chuẩn: 5–10 chiếc có sẵn trong vòng 3 ngày làm việc (nếu có hàng).
Đơn đặt hàng theo lô nhỏ (100–500 chiếc): 12–15 ngày làm việc kể từ khi xác nhận đơn hàng.
Số lượng lớn (500+ chiếc): 18–20 ngày làm việc, có thể giao hàng một phần.
Cụm cáp tùy chỉnh (chiều dài, cỡ dây, mã màu): MOQ 100 chiếc – phê duyệt bản vẽ kỹ thuật mất 2–3 ngày, sau đó sản xuất trong 15 ngày.
