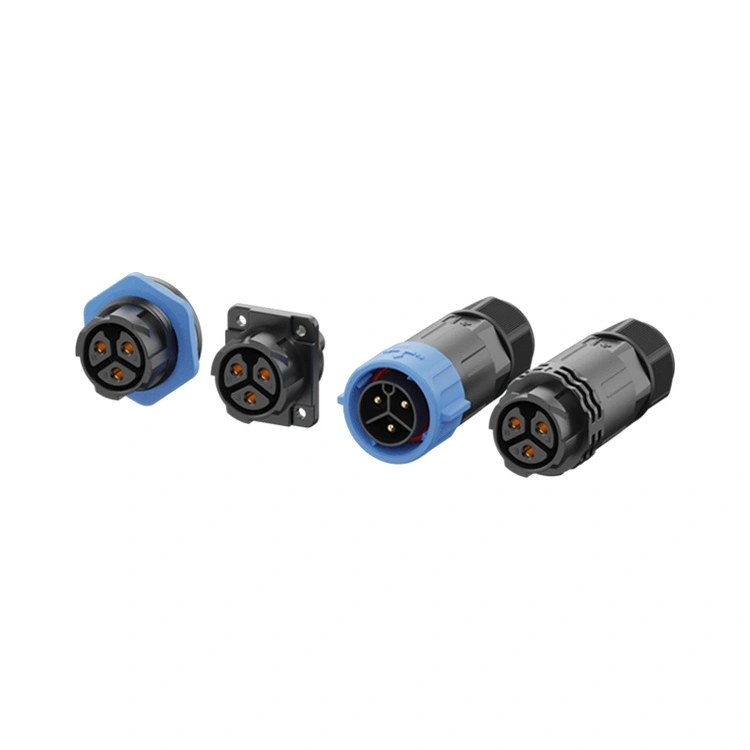

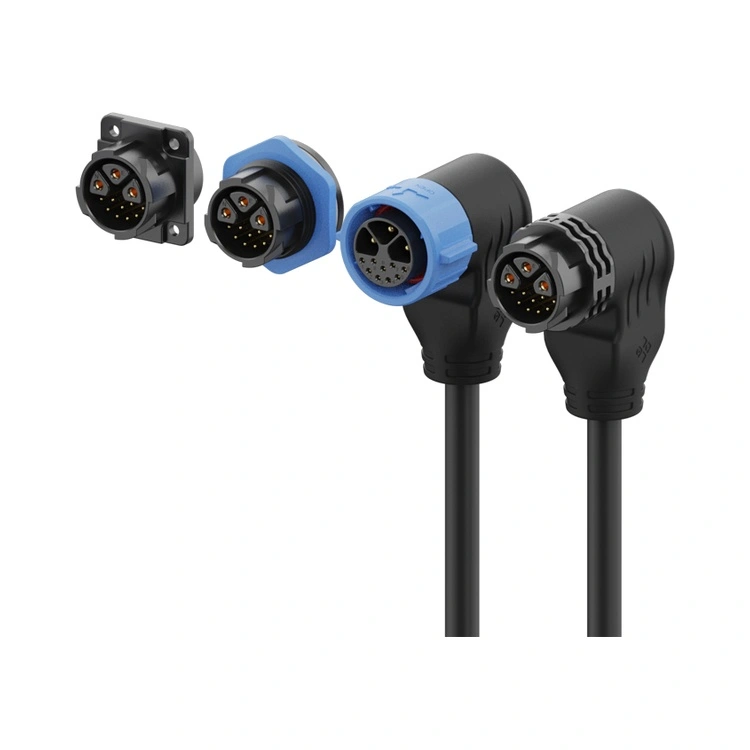

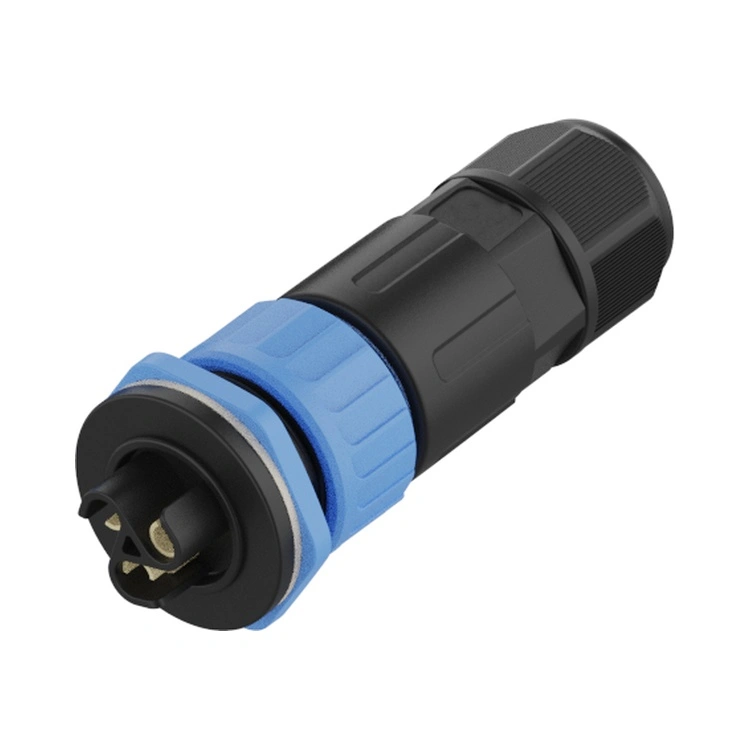

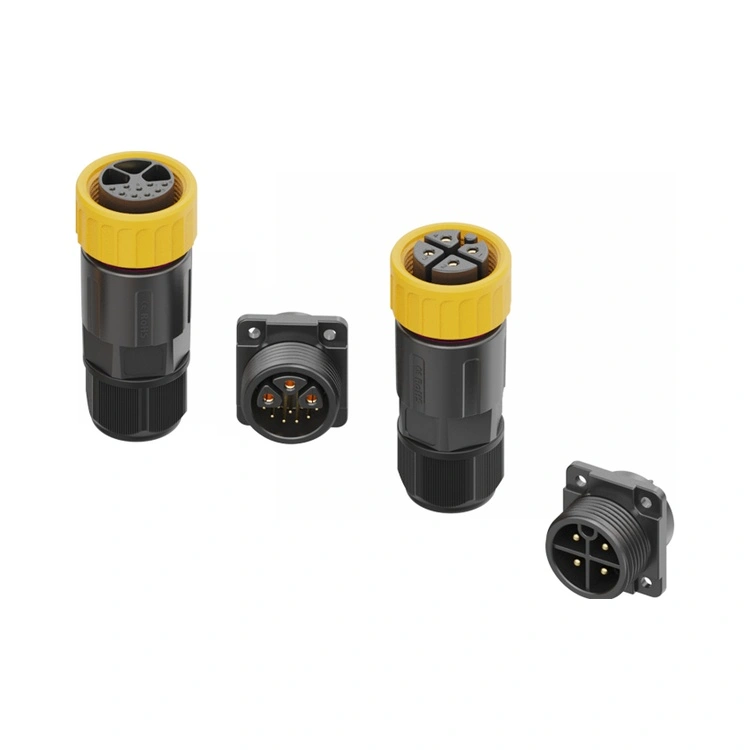

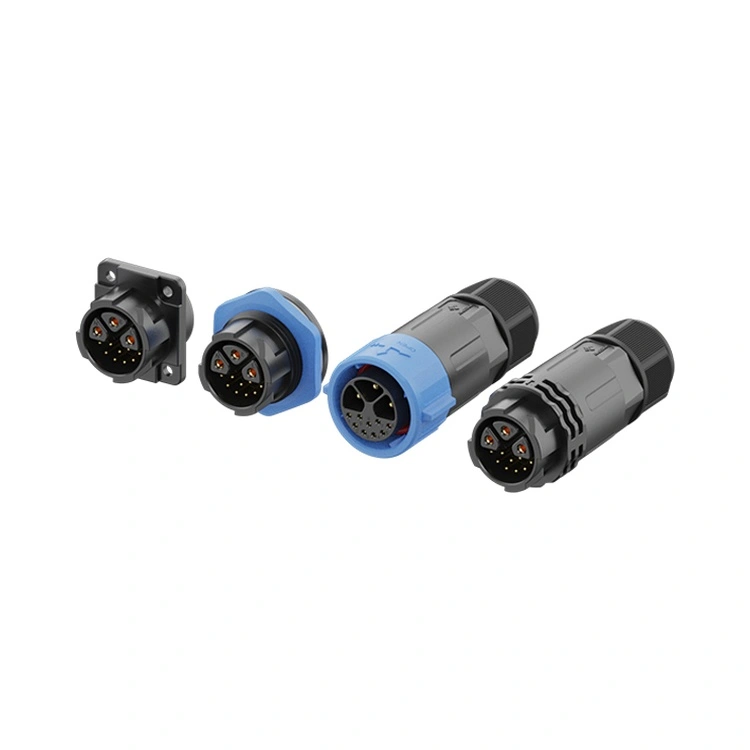

Đầu nối đèn LED dòng Reunion M25 được thiết kế chuyên dụng cho các thiết bị có công suất trên 1.000W trong đó chu trình nhiệt (ΔT lên tới 145°C) và sốc cơ học thường làm giảm chất lượng của các giải pháp M20 tiêu chuẩn. Không giống như các bản sao thông thường, loạt sản phẩm này yêu cầu mỗi lô sản xuất phải:
1) Kiểm tra điện trở tiếp xúc và hipot 100%
2)Thử nghiệm chống nước IP67 – độ sâu 1m, 30 phút, được ghi lại bằng các bản ghi video
3)Xác nhận sốc nhiệt – 500 chu kỳ từ -40°C đến +105°C mà không làm giãn vòng đệm
Quy trình thử nghiệm này trực tiếp giải quyết chế độ lỗi số 1 trong các hệ thống đèn LED ngoài trời: sự ăn mòn do chuyển động vi mô do cáp lắc lư do gió gây ra. Cơ cấu khóa ren (mô-men xoắn khuyến nghị 1,2–1,5Nm) duy trì áp suất bề mặt trên 80N, đảm bảo tiếp xúc ổn định ngay cả khi được gắn trên cột buồm sân vận động cao 50m.
| Tiêu chí lựa chọn | Đầu nối đèn LED dòng Reunion M25 | Dòng M20 (Công suất thấp hơn) | Tương tự M25 không có thương hiệu |
| Dòng điện liên tục tối đa | 30A (mỗi chân nguồn) | 30A (nhưng giảm xuống 22A ở 85°C) | Yêu cầu 30A, nhưng không thành công ở 25A (không có báo cáo hình ảnh nhiệt) |
| Tùy chọn pin lai | Chân 3+2 / 3+5/3+9 | Chỉ 2+2 (tùy chỉnh MOQ 500+) | Không có – vỏ chỉ có năng lượng |
| IP67 không thấm nước | Mỗi lô – được thử nghiệm ngâm nước, ảnh được giữ lại | Dựa trên mẫu (1 trên 1.000) | Không có tài liệu |
| Chỗ ở cáp OD | 6–12mm (vết khía thân thiện với găng tay) | 4–8mm | 5–10mm (giảm sức căng kém) |
| Thời gian thực hiện (1.000 chiếc) | 15–20 ngày | 4–6 tuần | Không thể đoán trước (thường bị dropshipping) |
| Truy xuất nguồn gốc | Mã lô ERP → chứng nhận nguyên liệu thô | Cấp độ lô | Không có |
Đề xuất: Chỉ định đầu nối đèn LED dòng Reunion M25 cho bất kỳ dự án nào có ROI > 3 năm và chi phí thời gian ngừng hoạt động ngoài dự kiến vượt quá 2.000 USD/giờ (ví dụ: tạp dề sân bay, hệ thống chiếu sáng ở lối ra đường hầm).
| tham số | 2 chân | 3 chân | 4 chân | 5 chân | 6 chân | 3+2 chân | 3+5 chân | 3+9 chân |
| Đánh giá điện áp | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Đánh giá hiện tại | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Phần dây | 0,75-4,0mm2 | 0,75-4,0mm2 | 0,5-2,5 mm2 | 0,5-2,5 mm2 | 0,25-1,5 mm2 | 0,25-2,5 mm2 | 0,25-2,5 mm2 | 0,25-2,5 mm2 |
5 chân tín hiệu trong cấu hình 3+5 được bảo vệ độc lập với khoảng cách 2,54mm, cung cấp khả năng suy giảm nhiễu xuyên âm >40dB ở 250kHz – rất quan trọng đối với giao tiếp hai chiều DMX512 RDM. Đối với các ứng dụng DALI-2, biến thể 3+2 chân (2 dây tín hiệu) hỗ trợ định địa chỉ lên tới 64 thiết bị cố định trên mỗi vòng lặp trong khi vẫn duy trì đường ray nguồn 30A. Hướng dẫn nối dây thực tế dành cho người chỉ định:
Chân 3+5: Chân 1–3 = L1/L2/L3 (3 pha, mỗi chân 20A); Chân 4–5 = DALI +/-; Chân 6–7 = Dữ liệu DMX+ / dữ liệu- ; Chân 8 = DMX chung (tham chiếu lá chắn).
Chân 3+2: Chân 1–3 = L/N/PE (một pha 30A hoặc 3 pha 20A); Các chân 4–5 = làm mờ 0-10V hoặc DALI.
Kiến trúc kết hợp này giúp giảm lao động tại hiện trường bằng cách loại bỏ 40% mối nối khối đầu cuối
Đáp: Chất cách điện bằng nhựa nhiệt dẻo nhiệt độ cao (UL 94 V-0) duy trì độ bền va đập >6 kJ/m2 ở -40°C (được thử nghiệm theo ISO 179). Vòng chữ O silicon duy trì mức nén <20% sau 500 chu kỳ khởi động nguội.
Đối với các dự án tiêu chuẩn do DALI kiểm soát, chúng tôi khuyên dùng cấu hình 3+2:
3 chân nguồn (mỗi chân 20A) cho đầu vào trình điều khiển đèn LED.
2 chân tín hiệu (mỗi chân 10A) cho dữ liệu DALI .
Điều này cung cấp nguồn điện dồi dào cho các bộ đèn công suất cao và hỗ trợ giao tiếp DALI trong phạm vi lên tới 300 mét. Để kiểm soát màu đa kênh hoặc phản hồi cảm biến tích hợp, hãy chọn các biến thể 3+5 hoặc 3+9. Tất cả các cấu hình đều duy trì tính toàn vẹn tín hiệu cho các giao thức DALI, DMX, 0-10V và RS-485.
