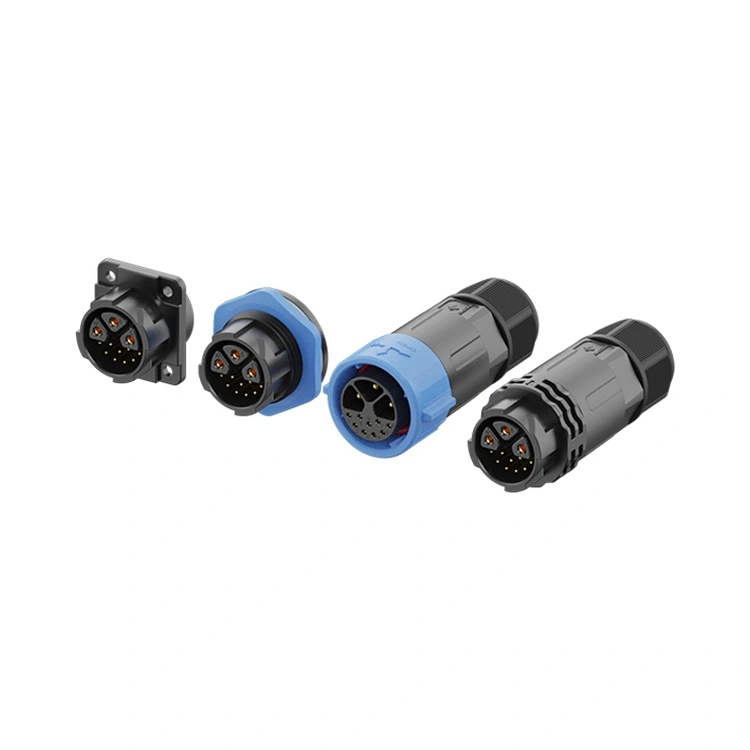

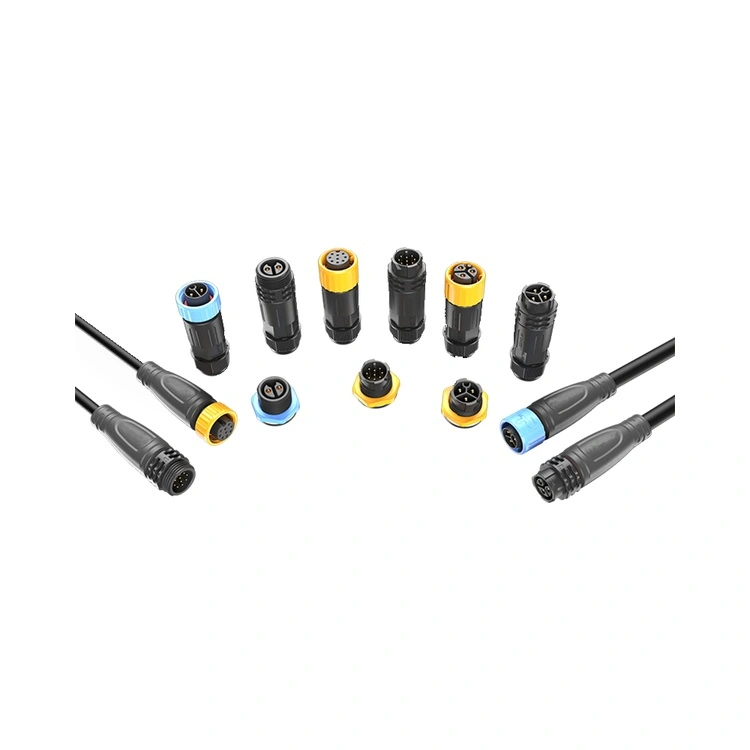

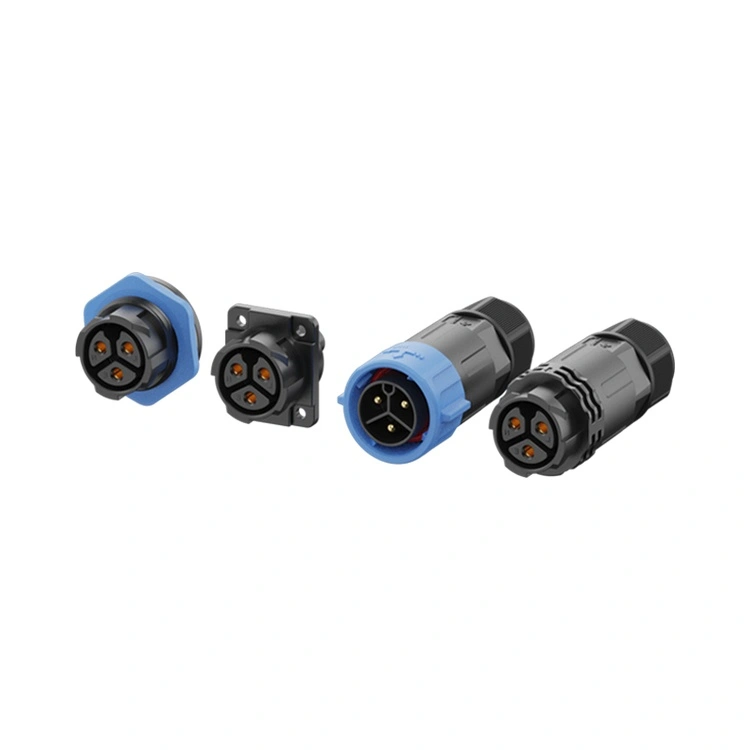

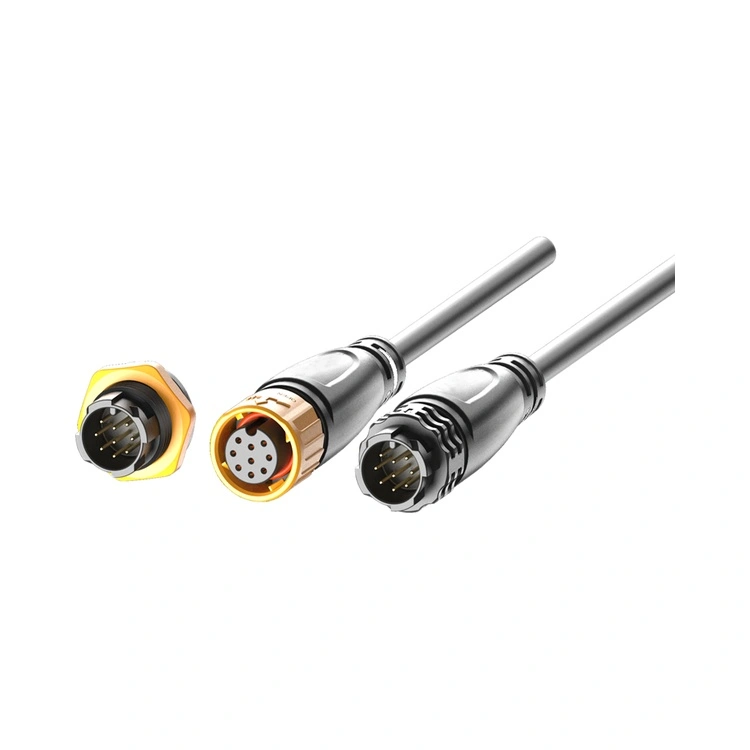

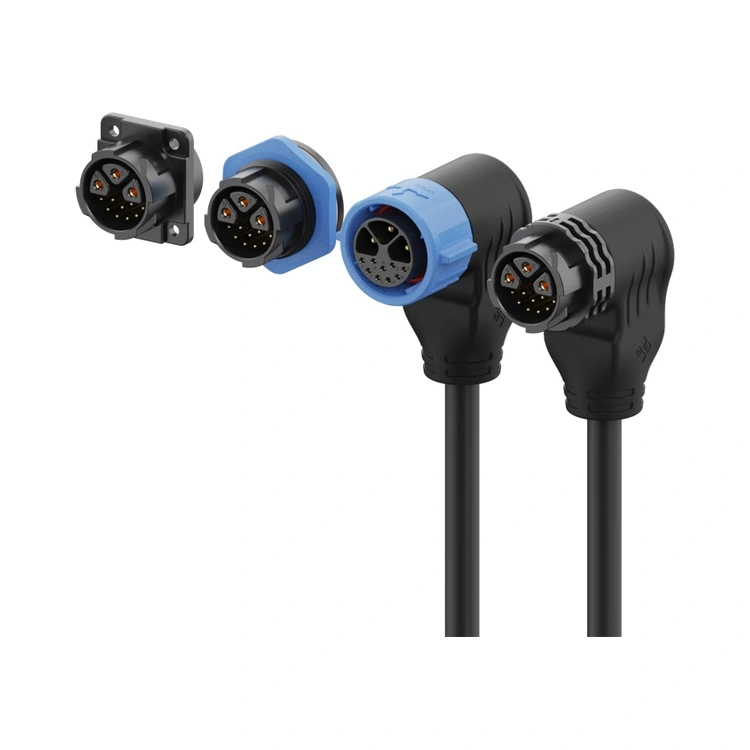

Đầu nối chống nước dòng M25 là kết nối công nghiệp có công suất cao nhất của Reunion trong dòng M-series, được thiết kế cho các ứng dụng mà việc cung cấp điện năng đáng kể phải cùng tồn tại với việc bảo vệ môi trường. Đầu nối hình tròn có ren này kết hợp giao diện 25mm chắc chắn với lớp đệm kín được xếp hạng IP67/IP68, khiến nó phù hợp với các thiết bị hạng nặng, kết nối động cơ, hệ thống phân phối điện, cơ sở hạ tầng sạc xe điện và lắp đặt năng lượng tái tạo, nơi độ ẩm, bụi và độ rung thường xuyên là những thách thức.
Có sẵn ở cấu hình 2 đến 12 chân, bao gồm các biến thể tín hiệu nguồn lai 5, 3+9 chân kết hợp các tiếp điểm nguồn dòng điện cao với các tiếp điểm tín hiệu điện áp thấp trong một vỏ duy nhất, dòng M25 hỗ trợ nhiều ứng dụng công suất cao.
Các điểm tiếp xúc được gia công từ đồng thau với lớp mạ vàng chọn lọc, duy trì điện trở tiếp xúc ở mức thấp và ổn định qua hàng trăm chu kỳ tiếp xúc. Dòng điện tối đa có thể được hỗ trợ là 30A cho mỗi tiếp điểm.

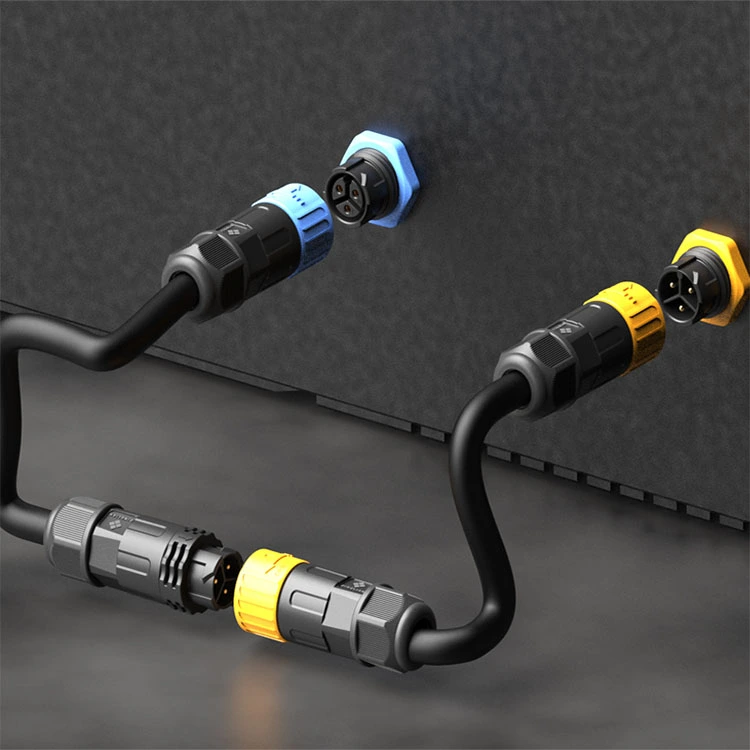

Reunion sản xuất dòng M25 thông qua quy trình tích hợp theo chiều dọc—từ gia công chính xác đến lắp ráp tự động và thử nghiệm điện 100%. Có sẵn ở các phiên bản gắn bảng điều khiển và gắn cáp bằng mối hàn.
| Tính năng | Lợi ích |
| Xếp hạng hiện tại lên tới 30A | Xử lý mức tải điện cao nhất trong dòng M—thích hợp cho động cơ hạng nặng, bộ sạc EV và phân phối điện công nghiệp. |
| IP67 không thấm nước | Chịu được bụi, ngâm tạm thời và ngâm lâu—đáng tin cậy cho môi trường ngoài trời và môi trường bị rửa trôi. |
| Tùy chọn kết hợp 3+2, 3+5 ,3+9Pin | Kết hợp các chân nguồn dòng điện cao (lên đến 20A) với các chân tín hiệu điện áp thấp trong một đầu nối—giảm số lượng cáp và không gian bảng điều khiển. |
| Cơ chế khóa ren | Kết nối chống rung—ngăn chặn sự lỏng lẻo do chuyển động của máy móc hạng nặng và chu kỳ nhiệt. |
| Danh bạ đồng mạ vàng | Điện trở tiếp xúc thấp (<3mΩ) và khả năng chống ăn mòn—duy trì hiệu suất trong môi trường ẩm ướt và ngoài trời. |
| Chất cách điện nhiệt dẻo nhiệt độ cao | Hoạt động từ -40°C đến +105°C—bao gồm các điều kiện nhiệt độ ngoài trời và công nghiệp khắc nghiệt. |
| Vỏ hoàn toàn bằng nhựa | Vật liệu nhiệt dẻo nhiệt độ cao-Thích hợp với môi trường khắc nghiệt |
| Nhiều tùy chọn chấm dứt | Hàn, nhúng-bán—thích ứng với các phương pháp lắp ráp khác nhau. |
| tham số | 2 chân | 3 chân | 4 chân | 5 chân | 6 chân | 3+2 chân | 3+5 chân | 3+9 chân |
| Đánh giá điện áp | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Đánh giá hiện tại | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Phần dây | 0,75-4,0mm2 | 0,75-4,0mm2 | 0,5-2,5 mm2 | 0,5-2,5 mm2 | 0,25-1,5 mm2 | 0,25-2,5 mm2 | 0,25-2,5 mm2 | 0,25-2,5 mm2 |
Nhiệt độ hoạt động:-40°C ~ +105°C
Đánh giá bảo vệ:IP65 / IP67 / IP68 (điều kiện đã kết hợp)
Vật liệu nhà ở:Nhựa nhiệt dẻo nhiệt độ cao
Tài liệu liên hệ:Đồng thau mạ vàng
Điện trở tiếp xúc:3mΩ
Chu kỳ giao phối:≥500
Đánh giá tính dễ cháy:UL 94 V-0
Tất cả các vật liệu tuân thủ RoHS
| Diện mạo | Dòng Reunion M25 | Thương hiệu M25 cao cấp của Châu Âu | M25 không có thương hiệu chi phí thấp |
| Giá | Định giá thân thiện với khối lượng | cao hơn 3-4× | Trả trước rẻ hơn |
| Đánh giá hiện tại | Lên đến 30A | Lên đến 25A điển hình | Thay đổi, thường được cường điệu hóa |
| Tùy chọn kết hợp | 3+2, 3+5,3+9 – tiêu chuẩn | Giới hạn | Không được cung cấp |
| Xác minh IP67 | Đã thử nghiệm ngâm hàng loạt | Đã kiểm tra hàng loạt | Chưa được xác minh |
| Kiểm tra điện 100% | Mỗi đơn vị | Dựa trên mẫu | Ngẫu nhiên hoặc không có |
| Mạ vàng | tiêu chuẩn | ≥0,2-0,4µm | Mỏng hoặc không có |
| Truy xuất nguồn gốc | ERP có thể truy nguyên từ nhựa đến đầu nối đã hoàn thiện | Đúng | Không có |
| Thời gian dẫn | 12-15 ngày | 4-8 tuần | Không thể đoán trước |
| Tùy chỉnh MOQ | Thấp (100 miếng) | Cao (500+) | Không được cung cấp |
| Hỗ trợ kỹ thuật | Phản hồi 24 giờ từ đội ngũ kỹ thuật 10 người | Tốt nhưng chậm hơn | Giới hạn |
| Chứng chỉ ISO | 9001, 14001, 13485 | Thông thường 9001 | Thông thường không có |
Ưu điểm của Reunion: Bạn nhận được tài liệu về độ kín IP67, cấu hình tín hiệu nguồn lai và xếp hạng dòng điện lên tới 30A—tất cả đều ở mức giá hợp lý mà không phải trả phí cao như các thương hiệu Châu Âu.
| Chứng nhận | Phạm vi |
| ISO 9001:2015 | Quản lý chất lượng - thiết kế, sản xuất và dịch vụ hậu mãi. |
| ISO 14001:2015 | Quản lý môi trường—giảm chất thải đã được xác minh và các biện pháp thực hành bền vững. |
| ISO 13485:2016 | Quản lý chất lượng thiết bị y tế—áp dụng cho M25 được sử dụng trong thiết bị chẩn đoán hoặc theo dõi. |
| UL được công nhận | Chứng nhận an toàn cấp thành phần cho thị trường Bắc Mỹ. |
| RoHS | Hạn chế các chất độc hại—tuân thủ Chỉ thị của EU. |
| Cân nhắc | M20 | M25 |
| Dòng điện tối đa | 20A | 30A |
| Độ bền cơ học | Tiêu chuẩn | Mạnh mẽ hơn—vỏ lớn hơn, thành dày hơn |
| Dung lượng cáp | Lên đến 2,0 mm 2 | Lên đến 4,0 mm 2 |
| Không gian bảng điều khiển | Nhỏ gọn hơn | Yêu cầu cắt bỏ lớn hơn |
| Tùy chọn kết hợp | KHÔNG | 3+2, 3+5,3+9 |
Chọn M25 khi:
Bạn cần độ bền cơ học tối đa cho các ứng dụng nặng.
Ứng dụng của bạn liên quan đến cáp lớn hơn hoặc ứng suất cơ học cao hơn.
Bạn cần lớp vỏ lớn nhất để dễ dàng xử lý bằng tay đeo găng.
Không gian bảng điều khiển của bạn cho phép cắt bỏ 25mm lớn hơn.
Chọn M20 khi không gian bảng điều khiển bị hạn chế hoặc ứng dụng không yêu cầu độ bền cơ học bổ sung.
Có—dòng M25 rất phù hợp với cơ sở hạ tầng sạc xe điện, đặc biệt cho:
Trạm sạc AC.
Bộ sạc tích hợp (dòng DC vừa phải).
Giao diện hệ thống quản lý pin (nguồn + tín hiệu).
Định mức dòng điện 30A, mức niêm phong IP67 và cấu hình tín hiệu nguồn lai của M25 khiến M25 trở thành lựa chọn thiết thực cho nhiều ứng dụng sạc xe điện. Để sạc nhanh DC (100A+), chúng tôi khuyên dùng các đầu nối công nghiệp lớn hơn được thiết kế đặc biệt cho các ứng dụng DC dòng điện cao.
Để đạt được và duy trì mức niêm phong IP67, Reunion khuyến nghị:
mô-men xoắn giao phối – Siết chặt đai ốc khớp nối bằng tay cho đến khi vòng chữ O tiếp xúc với bề mặt bảng điều khiển, sau đó tác dụng thêm mô-men xoắn 1,2-1,5Nm bằng cờ lê mô-men xoắn. Không vượt quá 1,8Nm.
Kiểm tra vòng chữ O – Thay vòng chữ O nếu thấy biến dạng, nứt hoặc cứng lại.
Lịch trình thay thế – Đối với các ứng dụng đòi hỏi khắt khe (rửa sạch hàng ngày, phơi ngoài trời), hãy thay vòng chữ O hàng năm. Đối với môi trường công nghiệp tiêu chuẩn, cứ 2-3 năm một lần.
Bán kính uốn cáp– Duy trì đường kính cáp tối thiểu 5× tại đầu vào đầu nối.
Hướng cáp– Đối với các ứng dụng ngoài trời/rửa sạch, hãy hướng lối thoát cáp xuống dưới để ngăn chất lỏng đọng lại gần bề mặt bịt kín.
