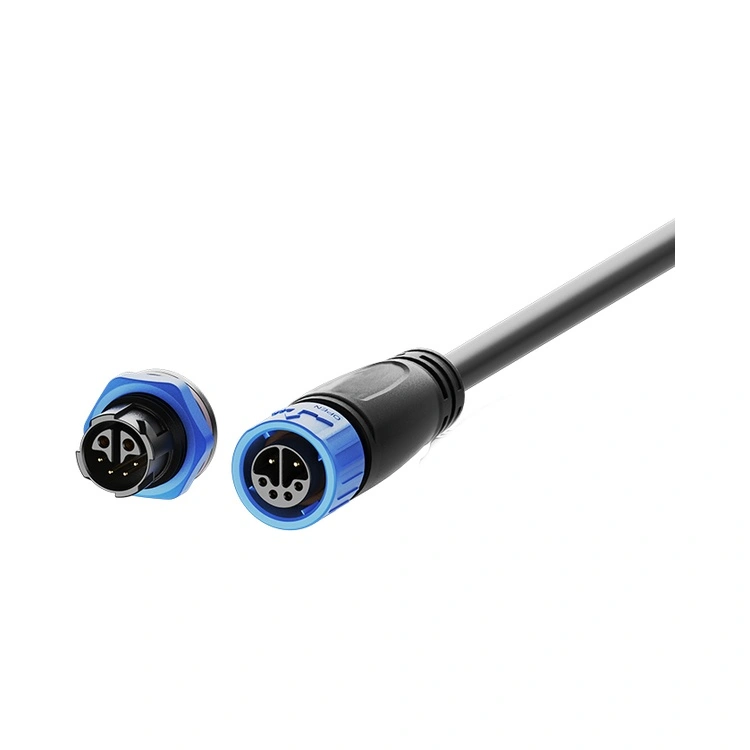

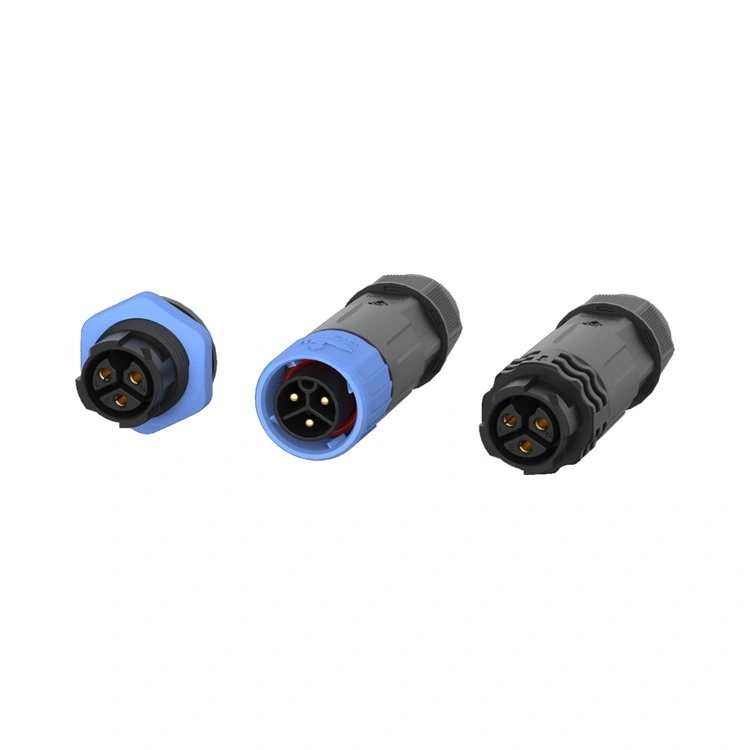

Đầu nối chống nước dòng M16 là kết nối công nghiệp tầm trung của Reunion, được thiết kế để thu hẹp khoảng cách giữa đầu nối M12 nhỏ gọn và đầu nối nguồn M20/M25 lớn hơn. Được chứng nhận theo tiêu chuẩn niêm phong IP67/IP68, đầu nối tròn có ren này kết hợp giao diện 16mm chắc chắn với khả năng bảo vệ môi trường, phù hợp với môi trường rửa trôi, lắp đặt ngoài trời và thiết bị công nghiệp có yêu cầu nguồn điện vừa phải.

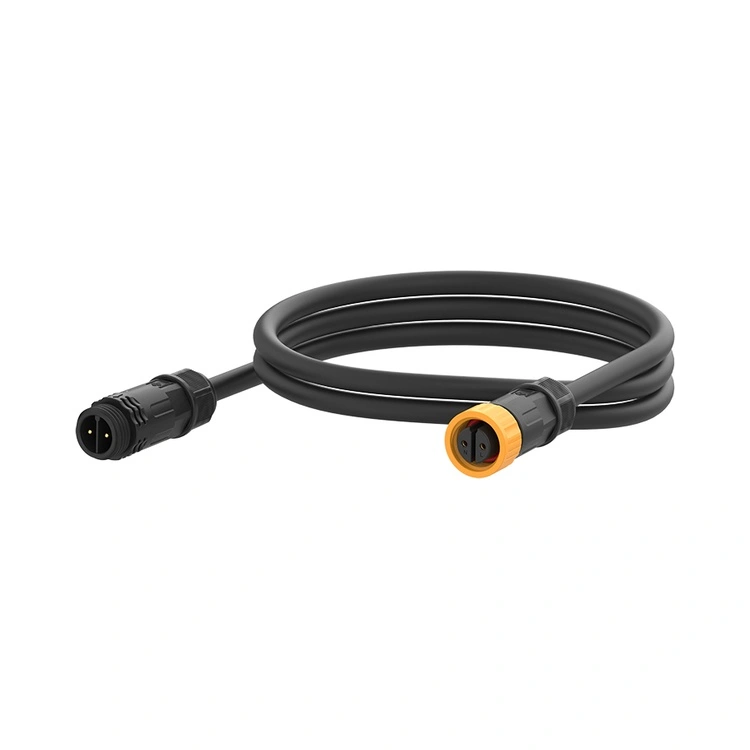

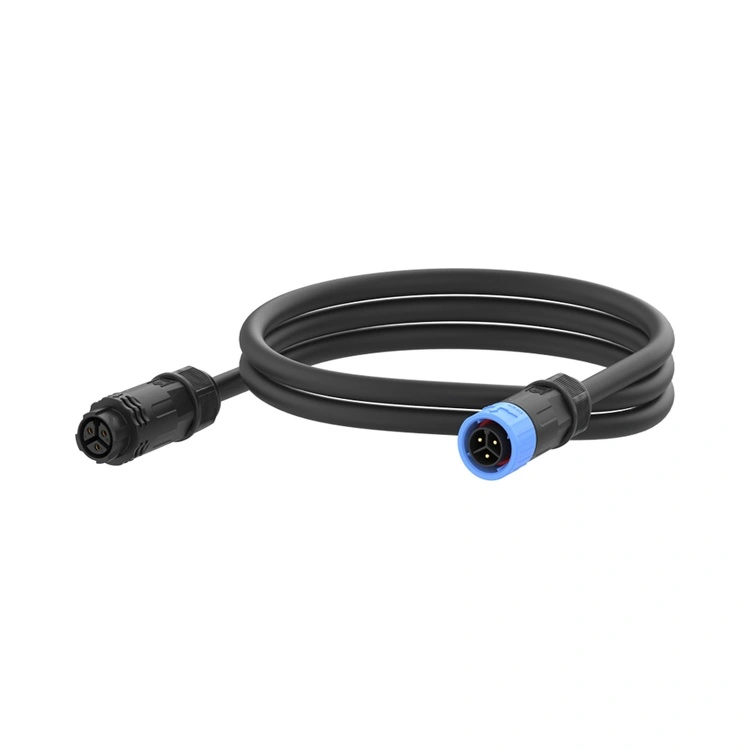

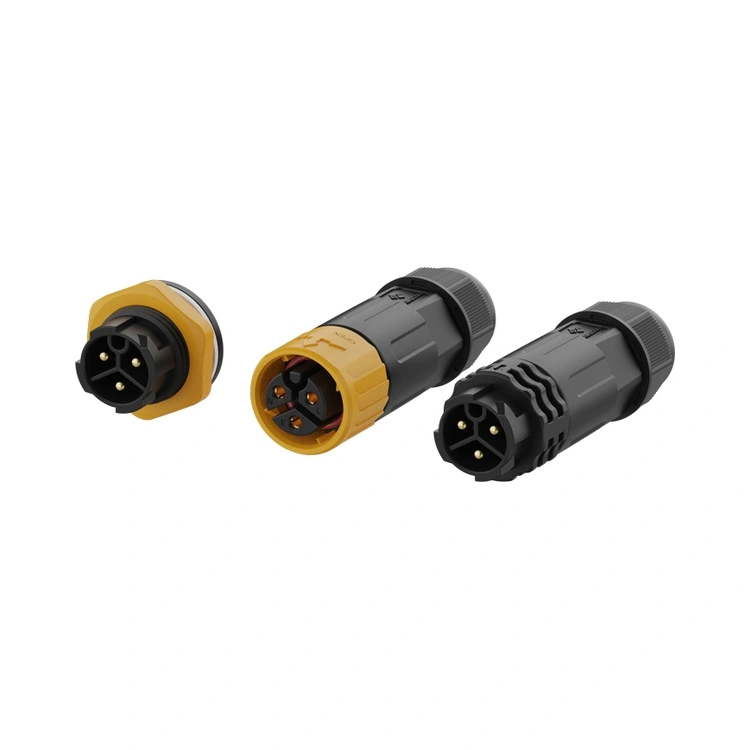

Các điểm tiếp xúc được gia công từ đồng thau với lớp mạ vàng chọn lọc, duy trì điện trở tiếp xúc ở mức thấp và bền bỉ qua hàng trăm chu kỳ tiếp xúc. Reunion sản xuất dòng M16 thông qua quy trình tích hợp theo chiều dọc—từ gia công chính xác đến lắp ráp tự động và thử nghiệm điện 100%. Có sẵn ở các phiên bản gắn bảng điều khiển và gắn cáp, có đầu nối hàn hoặc PCB, dòng M16 thích ứng với các thiết kế thiết bị đa dạng. Đối với các kỹ sư yêu cầu đầu nối có công suất dòng điện lớn hơn M12 nhưng ở dạng vẫn nhỏ gọn, đầu nối này cung cấp giải pháp kết nối kín, đáng tin cậy.
| Tính năng | Lợi ích |
| Niêm phong môi trường IP67/IP68 | Chịu được bụi, ngâm nước tạm thời và ngâm nước kéo dài—đáng tin cậy cho việc lắp đặt dưới nước, ngoài trời và trên biển. |
| Cấu hình 2 đến 8 chân | Hỗ trợ các kết nối nguồn đơn giản, các ứng dụng đa tín hiệu và tín hiệu nguồn lai. |
| Tùy chọn pin lai 2 + 4 | Kết hợp nguồn điện (2 chân, 10A) và tín hiệu (4 chân, 3A) trong một đầu nối duy nhất—giảm số lượng cáp và không gian bảng điều khiển. |
| Xếp hạng hiện tại lên tới 15A | Xử lý tải điện vừa phải—thích hợp cho động cơ, bộ truyền động và đèn LED. |
| Cơ chế khóa ren | Kết nối chống rung—ngăn ngừa sự lỏng lẻo do chuyển động của máy móc và chu trình nhiệt. |
| Danh bạ đồng mạ vàng | Điện trở tiếp xúc thấp (<3mΩ) và khả năng chống ăn mòn—duy trì hiệu suất trong môi trường ẩm ướt. |
| Vỏ PA66 nhiệt độ cao | Hoạt động từ -40°C đến +105°C—bao gồm nhiệt độ khắc nghiệt trong công nghiệp và ngoài trời. |
| tham số | 2 chân | 3 chân | 4 chân | 5 chân | 6 chân | 7 chân | 8 chân | 2+4 chân |
| Đánh giá điện áp | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Đánh giá hiện tại | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Phần dây | 0,75-1,5 mm2 | 0,75-1,5 mm2 | 0,5-1,0mm2 | 0,5-1,0mm2 | 0,25-0,5 mm2 | 0,25-0,5 mm2 | 0,25-0,5 mm2 | 1,5/0,5 mm2 |
Nhiệt độ hoạt động: -40°C ~ +105°C
Xếp hạng bảo vệ: IP67 / IP68 (kết hợp)
Vật liệu vỏ: Nhựa nhiệt độ cao
Vật liệu tiếp xúc: Hợp kim đồng mạ vàng
Điện trở tiếp điểm: <3mΩ
Chu kỳ giao phối: ≥500
Xếp hạng dễ cháy: UL 94 V-0
Tất cả các vật liệu tuân thủ RoHS
| Diện mạo | Dòng Reunion M16 | Thương hiệu M16 cao cấp của Châu Âu | M16 không có thương hiệu chi phí thấp |
| Giá | Định giá thân thiện với khối lượng | cao hơn 3-4× | Trả trước rẻ hơn |
| Đánh giá niêm phong | IP67/IP68 – tiêu chuẩn | IP67 điển hình | Khiếu nại chưa được xác minh |
| Đánh giá hiện tại | Lên đến 15A | Lên đến 15A điển hình | Biến |
| Tùy chọn ghim | 2~8 chân cộng với 2+4 chân kết hợp | Phạm vi giới hạn | Lựa chọn chưa đầy đủ |
| Kiểm tra điện 100% | Mỗi đơn vị | Dựa trên mẫu | Ngẫu nhiên hoặc không có |
| Truy xuất nguồn gốc | ERP có thể truy nguyên từ nhựa đến đầu nối đã hoàn thiện | Đúng | Không có |
| Thời gian dẫn | 10-17 ngày | 4-8 tuần | Không thể đoán trước |
| Tùy chỉnh MOQ | Thấp (100 miếng) | Cao (500+) | Không được cung cấp |
| Hỗ trợ kỹ thuật | Phản hồi 24 giờ từ đội ngũ kỹ thuật 10 người | Tốt nhưng chậm hơn | Giới hạn |
| Chứng chỉ ISO | 9001, 14001, 13485 | Thông thường 9001 | Thông thường không có |
| Chứng nhận | Phạm vi |
| ISO 9001:2015 | Quản lý chất lượng - thiết kế, sản xuất và dịch vụ hậu mãi. |
| ISO 14001:2015 | Quản lý môi trường—giảm chất thải đã được xác minh và các biện pháp thực hành bền vững. |
| ISO 13485:2016 | Quản lý chất lượng thiết bị y tế—áp dụng cho M16 được sử dụng trong thiết bị chẩn đoán hoặc theo dõi. |
| UL được công nhận | Chứng nhận an toàn cấp thành phần cho thị trường Bắc Mỹ. |
| RoHS | Hạn chế các chất độc hại—tuân thủ Chỉ thị của EU. |
Dây chuyền sản xuất M16 của Reunion hoạt động dưới sự kiểm soát quy trình nghiêm ngặt. Việc niêm phong IP67/IP68 được xác minh trên mỗi lô sản xuất thông qua thử nghiệm ngâm thực tế. Hồ sơ kiểm tra, chứng chỉ vật liệu và báo cáo kiểm tra được lưu giữ cho mỗi lô, hỗ trợ kiểm tra chất lượng và yêu cầu tài liệu của khách hàng.
Cấu hình kết hợp 2+4 kết hợp hai tiếp điểm nguồn (định mức 10A, 250V) và bốn điểm tiếp xúc tín hiệu (định mức 3A, 50V) trong một vỏ đầu nối duy nhất. Thiết kế này mang lại những lợi thế đáng kể:
Giảm số lượng cáp – Thay vì chạy cáp nguồn và cáp tín hiệu riêng biệt, một cáp mang cả hai.
Tiết kiệm không gian bảng điều khiển – Một phần cắt ra của bảng điều khiển sẽ thay thế hai bảng điều khiển.
Đơn giản hóa việc cài đặt – Một đầu nối để ghép nối thay vì hai đầu nối.
Các ứng dụng điển hình bao gồm truyền động động cơ (nguồn + phản hồi bộ mã hóa), đèn LED (nguồn + điều khiển DALI) và cảm biến công nghiệp yêu cầu cả nguồn và dữ liệu. Nếu thiết bị của bạn yêu cầu nguồn điện >4A và cũng mang tín hiệu điện áp thấp thì kết hợp 2+4 thường là giải pháp hiệu quả nhất.
Cả hai xếp hạng đều có sẵn trên cùng một thiết kế đầu nối, nhưng sự khác biệt thực tế là:
IP67 – Được bảo vệ khỏi ngâm nước tạm thời (1m trong 30 phút). Thích hợp cho hầu hết các ứng dụng ngoài trời và rửa trôi.
IP68 – Được bảo vệ chống ngâm liên tục (độ sâu và thời gian do khách hàng chỉ định). Thích hợp cho việc lắp đặt cảm biến hàng hải, cảm biến ngập nước và dễ bị lũ lụt.
Tiêu chuẩn M16 của Reunion được xếp hạng IP67. Đối với IP68, chúng tôi sử dụng vật liệu vòng chữ O nâng cao và ép xung tùy chọn. Chỉ định độ sâu và thời gian ngâm dự kiến của bạn (ví dụ: "IP68, 2m trong 24 giờ") và nhóm kỹ thuật của chúng tôi sẽ xác nhận tính phù hợp.
Để đạt được và duy trì mức niêm phong IP67, Reunion khuyến nghị:
Mô-men xoắn khớp – Siết chặt đai ốc khớp nối bằng tay cho đến khi vòng chữ O tiếp xúc với bề mặt bảng điều khiển, sau đó tác dụng thêm mô-men xoắn 0,6-0,8Nm bằng cách sử dụng cờ lê mô-men xoắn. Không vượt quá 1,0Nm.
Kiểm tra vòng chữ O – Thay vòng chữ O nếu thấy biến dạng, nứt hoặc cứng lại.
Lịch thay thế – Hàng năm đối với các ứng dụng rửa trôi hàng ngày; cứ sau 2-3 năm đối với môi trường công nghiệp tiêu chuẩn.
Bán kính uốn cong của cáp – Duy trì đường kính cáp tối thiểu 5× tại đầu nối.
Định hướng – Đối với các ứng dụng ngoài trời/rửa sạch, hãy định hướng lối thoát cáp xuống dưới.
