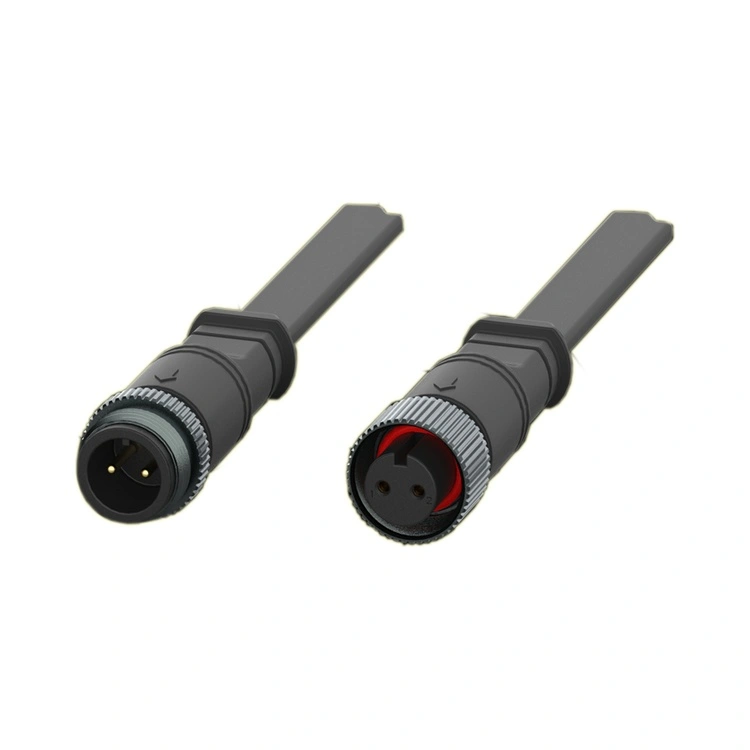

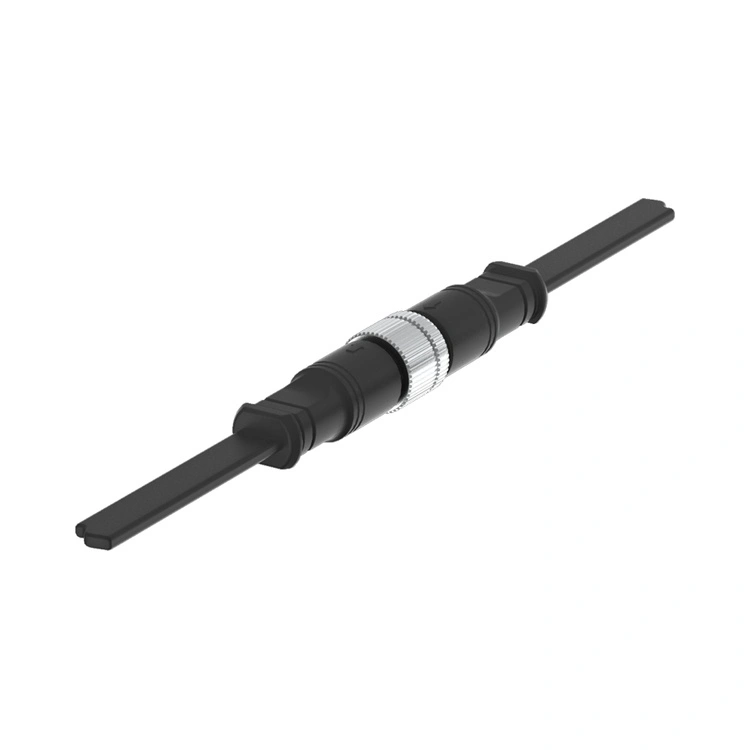

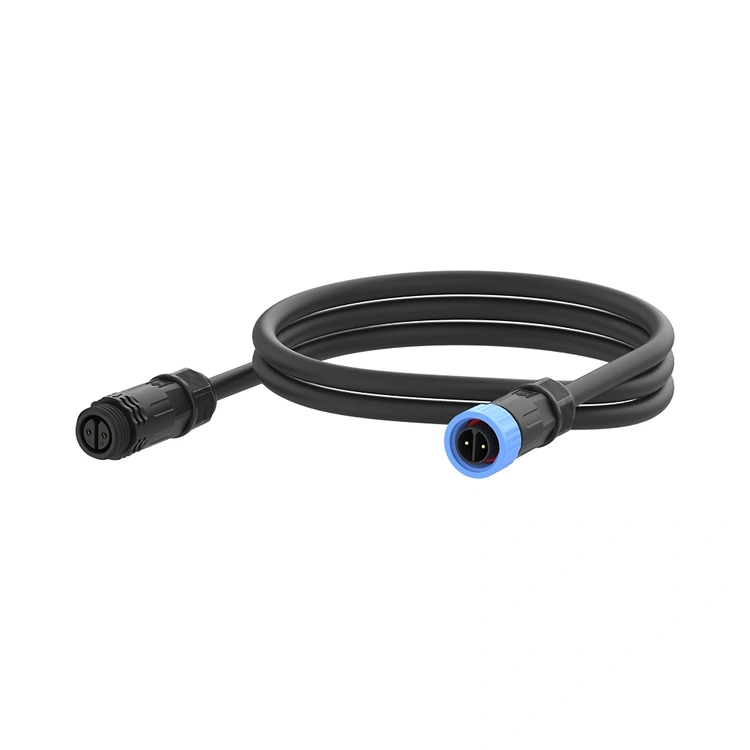

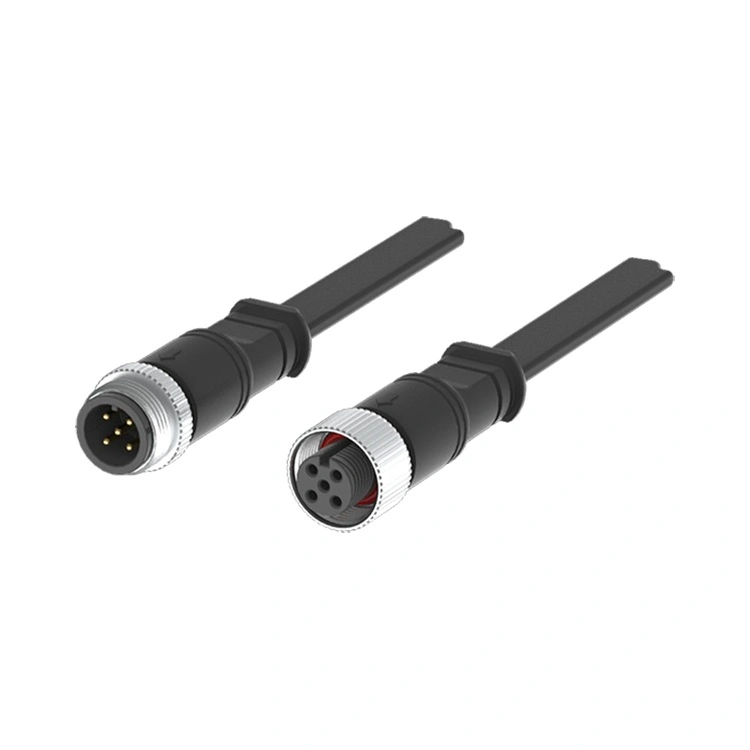

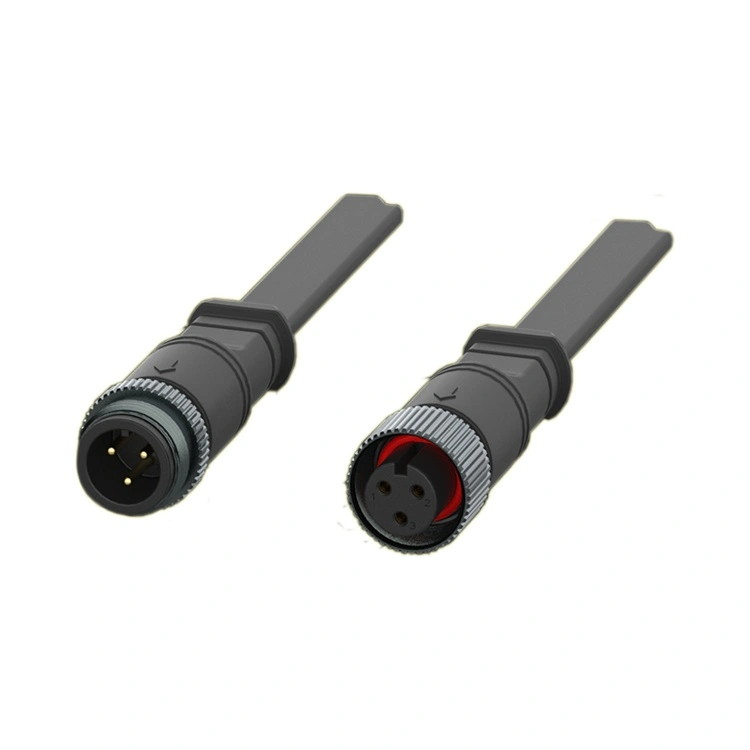

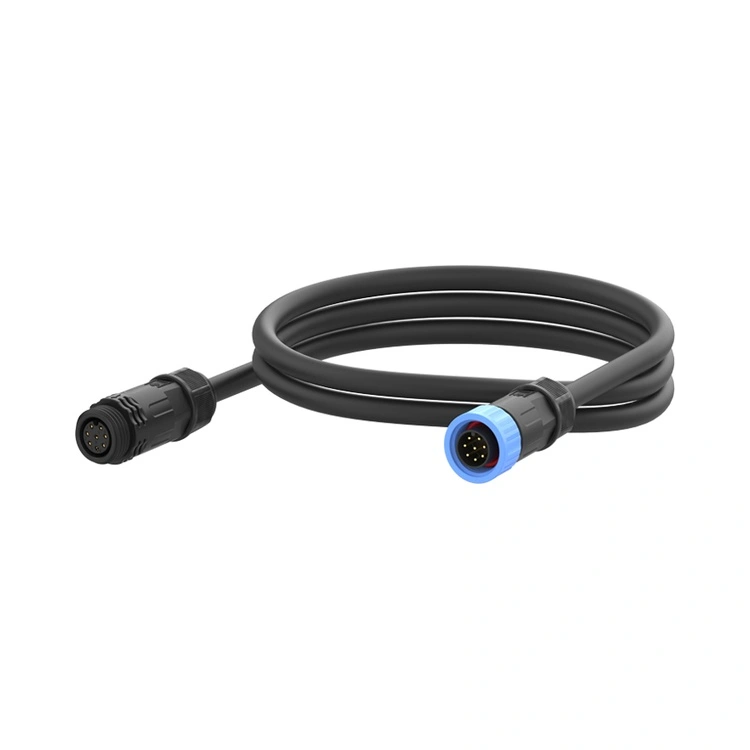

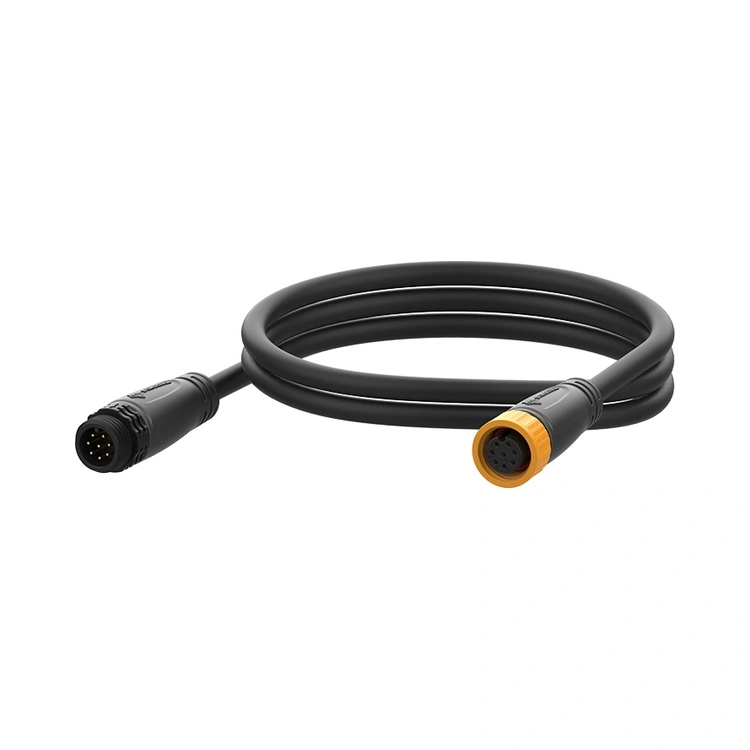

Đầu nối đèn LED dòng M16 là kết nối chuyên dụng của Reunion dành cho hệ thống chiếu sáng LED thông minh—từ đèn đường có điều khiển độ mờ đến chiếu sáng kiến trúc có khả năng thay đổi màu sắc. Đầu nối hình tròn có ren này kết hợp giao diện 16mm chắc chắn với lớp bọc IP67/IP68, khiến nó phù hợp cho việc lắp đặt ngoài trời, nơi cần có cả nguồn điện và tính toàn vẹn của tín hiệu.
Có sẵn ở cấu hình 2 đến 8 chân, bao gồm phiên bản lai chính 2+4 chân (2 chân nguồn + 4 chân tín hiệu), dòng M16 hỗ trợ cả cấp nguồn dòng điện cao (lên đến 15A) và tín hiệu điều khiển điện áp thấp (DALI, DMX, điều chỉnh độ sáng 0-10V hoặc RS-485) trong một đầu nối nhỏ gọn duy nhất.
Vỏ được làm từ nhựa nhiệt dẻo nhiệt độ cao có khả năng chống chịu thời tiết tuyệt vời, trong khi các điểm tiếp xúc được gia công từ đồng thau với lớp mạ vàng chọn lọc để đảm bảo điện trở tiếp xúc thấp và ổn định. Reunion sản xuất dòng M16 thông qua quy trình tích hợp theo chiều dọc—từ gia công chính xác và ép phun cho đến lắp ráp tự động và thử nghiệm điện 100%.
Có sẵn ở các phiên bản gắn bảng điều khiển và gắn cáp với đầu cuối hàn hoặc PCB, dòng M16 thích ứng với các thiết kế đèn đa dạng. Đối với các kỹ sư thiết kế hệ thống chiếu sáng kết nối cho thành phố thông minh, đường hầm hoặc sân vận động thể thao, đầu nối này cung cấp kết nối đáng tin cậy, chịu được thời tiết giúp giảm số lượng cáp và đơn giản hóa việc lắp đặt.
| Tính năng | Lợi ích |
| Niêm phong môi trường IP67/IP68 | Chịu được bụi, mưa và ngâm nước tạm thời—đáng tin cậy cho đèn đường ngoài trời, chiếu sáng đường hầm và sân vận động thể thao. |
| Cấu hình chân lai 2+4 | Kết hợp 2 chân nguồn (10A) và 4 chân tín hiệu (3A) trong một đầu nối—giảm số lượng cáp và đơn giản hóa việc đi dây đèn. |
| Xếp hạng công suất lên tới 15A | Xử lý tải LED công suất cao—thích hợp cho đèn đường, đèn pha và chiếu sáng sân vận động. |
| Thiết kế thân thiện với tín hiệu | Các tiếp điểm nguồn và tín hiệu riêng biệt ngăn ngừa nhiễu |
| Cơ chế khóa ren | Kết nối chống rung—ngăn chặn sự lỏng lẻo do gió, rung động giao thông và chu kỳ nhiệt. |
| Danh bạ đồng mạ vàng | Điện trở tiếp xúc thấp (<3mΩ) và khả năng chống ăn mòn—duy trì hiệu suất tín hiệu điều khiển và bộ điều khiển đèn LED nhất quán. |
| -40°C đến +105°C Hoạt động | Phạm vi nhiệt độ rộng bao gồm các điều kiện ngoài trời khắc nghiệt—từ mùa đông Bắc Cực đến mùa hè sa mạc. |
| Tùy chọn nhiều chân (2-8 chân) | Hỗ trợ các bộ đèn đơn giản chỉ dùng nguồn và các bộ đèn thay đổi màu đa kênh phức tạp. |
| tham số | 2 chân | 3 chân | 4 chân | 5 chân | 6 chân | 7 chân | 8 chân | 2+4 chân |
| Đánh giá điện áp | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Đánh giá hiện tại | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Phần dây | 0,75-1,5 mm2 | 0,75-1,5 mm2 | 0,5-1,0mm2 | 0,5-1,0mm2 | 0,25-0,5 mm2 | 0,25-0,5 mm2 | 0,25-0,5 mm2 | 1,5/0,5 mm2 |
Nhiệt độ hoạt động:-40°C ~ +105°C
Đánh giá bảo vệ:IP67 / IP68 (giao phối)
Vật liệu nhà ở:Nhựa nhiệt dẻo nhiệt độ cao
Tài liệu liên hệ:Hợp kim đồng mạ vàng
Điện trở tiếp xúc:3mΩ
Chu kỳ giao phối:≥500
Đánh giá tính dễ cháy:UL 94 V-0
Tất cả các vật liệu tuân thủ RoHS
Chiếu sáng đường phố thông minh– Hệ thống giám sát và điều chỉnh độ sáng tập trung với điều khiển DALI hoặc 0-10V.
Chiếu sáng đường hầm– Bộ đèn công suất cao có chức năng điều chỉnh độ sáng và báo lỗi.
Chiếu sáng kiến trúc & mặt tiền– Hệ thống RGB và màu trắng có thể điều chỉnh yêu cầu điều khiển DMX.
Chiếu sáng sân vận động & thể thao– Đèn pha công suất cao có khả năng điều chỉnh độ sáng và điều khiển tại chỗ.
Chiếu sáng High-Bay công nghiệp– Chiếu sáng nhà kho và nhà máy với cảm biến chuyển động và thu ánh sáng ban ngày.
Chiếu sáng biển & ngoài khơi– Đồ gá chống ăn mòn cho tàu và giàn khoan ngoài khơi.
Chiếu sáng bằng năng lượng mặt trời– Hệ thống không nối lưới có quản lý pin và điều chỉnh độ sáng.
Cơ quan Giao thông Đường bộ Singapore đang nâng cấp 25.000 đèn đường lên đèn LED thông minh với tính năng điều chỉnh độ sáng tập trung và báo cáo lỗi thông qua giao thức DALI. Dự án yêu cầu các đầu nối có khả năng mang cả tín hiệu nguồn và tín hiệu điều khiển DALI trong một cáp duy nhất—giảm độ phức tạp khi lắp đặt và chi phí cáp. Reunion cung cấp cho dòng M16 cấu hình lai 2+4 (2 chân nguồn cho bộ điều khiển LED, 4 chân tín hiệu cho DALI), niêm phong IP67 và bộ dây cáp PUR được lắp ráp sẵn.Hơn 25.000 đầu nối đã được phân phối xuyên suốt dự án. Sau 2 năm hoạt động ở vùng khí hậu nhiệt đới Singapore (độ ẩm cao, mưa nhiều), dự án báo cáotỷ lệ hỏng đầu nối là 0,01%. Khách hàng ghi nhận thiết kế kết hợp 2+4 vì đã cho phép lắp đặt một cáp, giảm 35% thời gian đi dây so với việc lắp đặt nguồn/tín hiệu riêng biệt trước đây.
| Chứng nhận | Phạm vi |
| ISO 9001:2015 | Quản lý chất lượng - thiết kế, sản xuất và dịch vụ hậu mãi. |
| ISO 14001:2015 | Quản lý môi trường—giảm chất thải đã được xác minh và các biện pháp thực hành bền vững. |
| ISO 13485:2016 | Quản lý chất lượng thiết bị y tế—áp dụng cho M16 được sử dụng trong thiết bị chẩn đoán hoặc theo dõi. |
| UL được công nhận | Chứng nhận an toàn cấp thành phần cho thị trường Bắc Mỹ. |
| RoHS | Hạn chế các chất độc hại—tuân thủ Chỉ thị của EU. |
Dây chuyền sản xuất đầu nối LED M16 của Reunion hoạt động dưới sự kiểm soát quy trình nghiêm ngặt. Việc niêm phong IP67 được xác minh trên mỗi lô sản xuất thông qua thử nghiệm ngâm thực tế. Hồ sơ kiểm tra, chứng chỉ vật liệu và báo cáo kiểm tra được lưu giữ cho mỗi lô, hỗ trợ kiểm tra chất lượng và yêu cầu tài liệu của khách hàng.
Cấu hình lai 2+4 đặc biệt có giá trị đối vớihệ thống đèn led thông minh trong đó yêu cầu cả tín hiệu nguồn và tín hiệu điều khiển:
2 chân nguồn cung cấp dòng điện cao (10A) ở 250V cho trình điều khiển LED.
4 chân tín hiệu mang tín hiệu điều khiển điện áp thấp (ví dụ: DALI, DMX, độ mờ 0-10V hoặc dữ liệu RS-485).
Bằng cách kết hợp cả hai trong một đầu nối, bạn loại bỏ nhu cầu sử dụng cáp nguồn và cáp tín hiệu riêng biệt—giảm thời gian lắp đặt, chi phí cáp và không gian bảng điều khiển. Điều này đặc biệt có giá trị đối với hệ thống chiếu sáng đường phố thông minh, nơi các bộ đèn thường được đặt cách xa nhau và việc chạy một cáp lai đơn sẽ tiết kiệm chi phí hơn đáng kể so với việc chạy cáp nguồn và cáp điều khiển riêng biệt.
Có—cấu hình kết hợp 2+4 cung cấp4 tiếp điểm tín hiệu độc lập, cho phép nhiều giao thức được thực hiện trong cùng một đầu nối. Ví dụ:
Đại Lý yêu cầu 2 dây (dữ liệu + mặt đất).
DMX(RS-485) yêu cầu 3 dây (data+, data-, ground).
Làm mờ 0-10V yêu cầu 2 dây (mờ + nối đất).
Với 4 chân tín hiệu, bạn có thể hỗ trợ DALI (2 chân) + một kênh điều khiển bổ sung hoặc triển khai DMX đầy đủ (3 chân) + một kênh dự phòng. Đối với các ứng dụng yêu cầu nhiều đường tín hiệu hơn (ví dụ: điều khiển màu trắng + RGB có thể điều chỉnh), chúng tôi khuyên bạn nên sử dụng cấu hình 5, 6 hoặc 8 chân. Nhóm kỹ thuật của chúng tôi có thể giúp bạn chọn cấu hình chân cắm tối ưu cho các yêu cầu giao thức cụ thể của bạn.
Để đạt được và duy trì mức niêm phong IP67/IP68 khi lắp đặt đèn LED ngoài trời, Reunion khuyến nghị:
mô-men xoắn giao phối– Siết chặt đai ốc khớp nối cho đến khi vòng chữ O tiếp xúc với bề mặt bảng điều khiển, sau đó tác dụng thêm mômen xoắn bằng0,6-0,8Nmsử dụng cờ lê lực. Không vượt quá 1,0Nm.
Kiểm tra vòng chữ O– Thay vòng chữ O nếu thấy biến dạng, nứt hoặc cứng lại.
Lịch trình thay thế– Đối với lắp đặt đèn LED ngoài trời (chu trình nhiệt hàng ngày, tiếp xúc với tia cực tím, mưa), hãy thay vòng chữ O 2-3 năm một lần như một phần của bảo trì phòng ngừa.
Bán kính uốn cáp– Duy trì bán kính uốn cong tối thiểu làĐường kính cáp 5× tại đầu vào của đầu nối để tránh gây căng thẳng cho vòng đệm cáp.
Hướng cáp– Đối với lắp đặt ngoài trời, hướng lối ra cáp xuống dưới để ngăn nước đọng lại gần bề mặt bịt kín.
Vệ sinh– Làm sạch bên ngoài đầu nối bằng chất tẩy rửa nhẹ và nước trước khi kết nối lại để ngăn các mảnh vụn làm ảnh hưởng đến vòng đệm.
