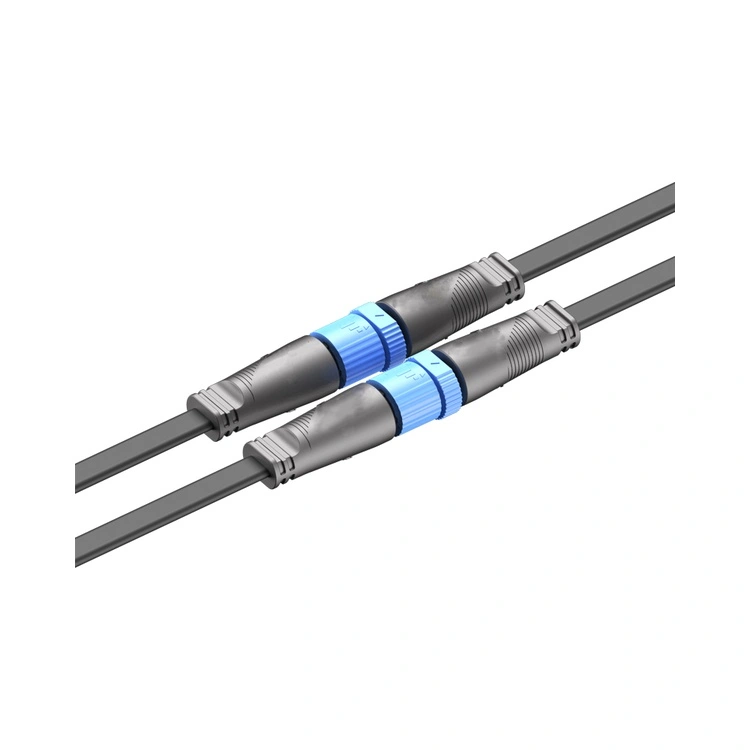

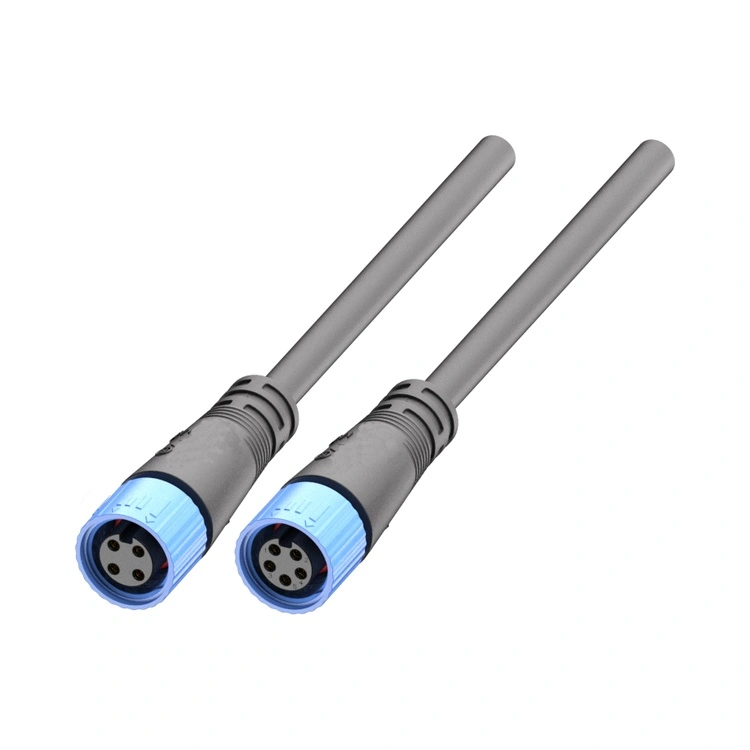

các Đầu nối chống nước dòng M15 không chỉ đơn thuần là một giao diện hình tròn có ren; đó là hàng rào an toàn chuyên dụng của Reunion dành cho các hệ thống đèn LED công suất cao, nơi những hạn chế về không gian gặp phải thời tiết khắc nghiệt. Trong khi các tùy chọn M12 tiêu chuẩn xử lý tín hiệu dòng điện thấp, nền tảng 15 mm này chứa 16 dây dẫn–20AWG mang dòng điện lên đến 10A mỗi chân—rất quan trọng để điều khiển động cơ LED 500W+ hiện đại trong các dự án kiến trúc và cơ sở hạ tầng.

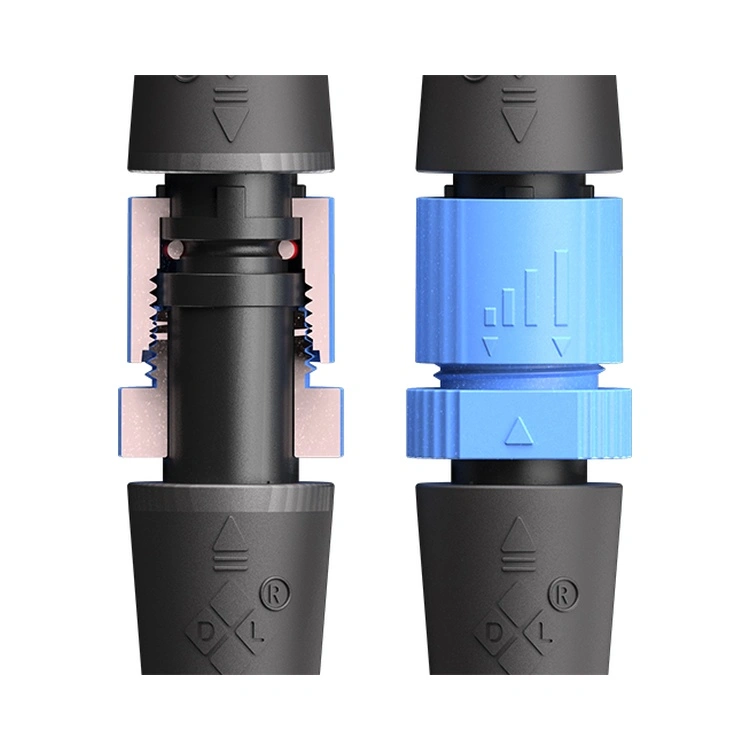

Sự khác biệt kỹ thuật độc đáo: Nhà ở kiểu thiết kế tích hợpphân vùng nội bộ đa lõi—các rào cản vật lý ngăn cách các làn đường điện và tín hiệu trong cùng một lớp vỏ. Trong các hệ thống lắp đặt trong thế giới thực (ví dụ: hệ thống chiếu sáng đường hầm hoạt động 24/7), vách ngăn này ngăn chặn các hiện tượng đoản mạch nghiêm trọng nếu cách điện dây riêng lẻ bị mòn do rung, một dạng hỏng hóc thường bị bỏ qua bởi các đầu nối hình tròn thông thường.
Reunion sản xuất dòng sản phẩm này thông qua quy trình tích hợp theo chiều dọc: ép phun PA66 chính xác, mạ vàng tự động trên các điểm tiếp xúc bằng hợp kim đồng và kiểm tra điện 100% mỗi lô. Có sẵn ở các bố cục 2, 3, 4 và 5 chân, Đầu nối chống nước dòng M15 hỗ trợ cả trình điều khiển đèn LED có dòng điện không đổi và điện áp không đổi, với đai ốc khóa có ren giúp duy trì tính toàn vẹn mô-men xoắn dưới sự cộng hưởng do gió gây ra và chu kỳ nhiệt hàng ngày.
| Tính năng | Lợi ích được thiết kế cho dự án của bạn |
| Niêm phong giao phối IP67/IP68 | Chịu được lũ lụt tạm thời (IP67) và ngâm liên tục ở độ sâu 1,5m (IP68)—được xác nhận thông qua các thử nghiệm xâm nhập nước ở cấp độ lô |
| Thiết kế loại 15mm nhỏ gọn | Phù hợp với các bộ đèn LED thanh mảnh và màn hình gắn trên cột nơi mỗi milimet đều có giá trị; giảm tải gió trên đồ đạc. |
| Phân vùng nội bộ đa lõi | An toàn là trên hết: Sự cách ly vật lý giữa các mạch điện (250V/10A) ngăn ngừa phóng điện từ đường rò cách điện |
| Nhà ở PA66 | Tuổi thọ cao hơn vỏ kim loại trong môi trường ven biển hoặc môi trường có tính xâm thực hóa học. |
| Danh bạ mạ vàng | Duy trì điện trở tiếp xúc 3mΩ trong hơn 500 chu kỳ giao phối |

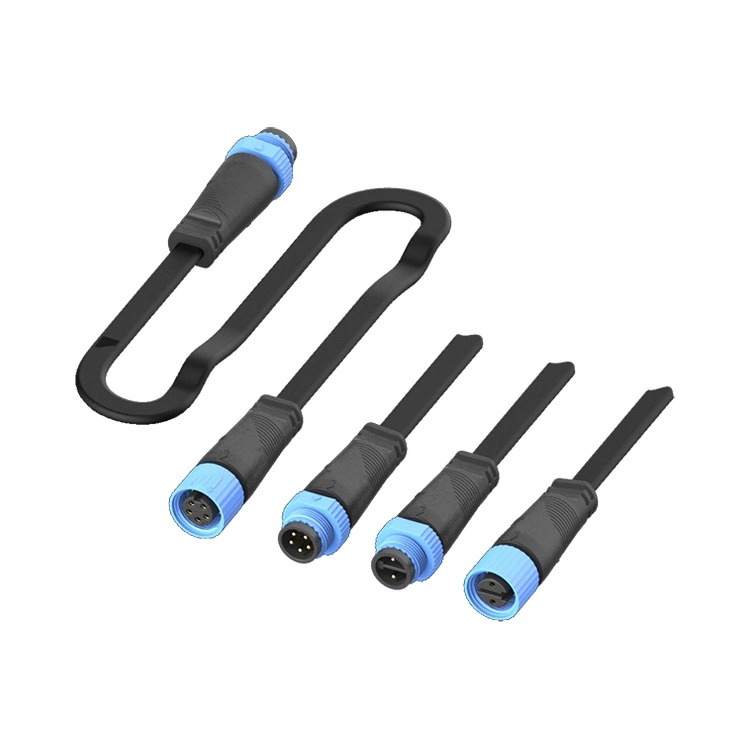

| lõi | 2,3,4,5Pin tùy chọn |
| tham số | 2 chân | 3 chân | 4 chân | 5 chân |
| Đánh giá điện áp | 250V | 250V | 125V | 125V |
| Xếp hạng hiện tại (mỗi pin) | 10A | 10A | 10A | 10A |
| Phạm vi dây | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Điện áp chịu được điện môi | Điện áp xoay chiều 1500V | Điện áp xoay chiều 1500V | 1000V AC | 1000V AC |
| Điện trở cách điện | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Nhiệt độ hoạt động:-40°C ~ +105°C
Sự bảo vệ:IP67 / IP68 (được xác minh trong điều kiện kết hợp với vòng chữ O được cung cấp)
Nhà ở:PA66

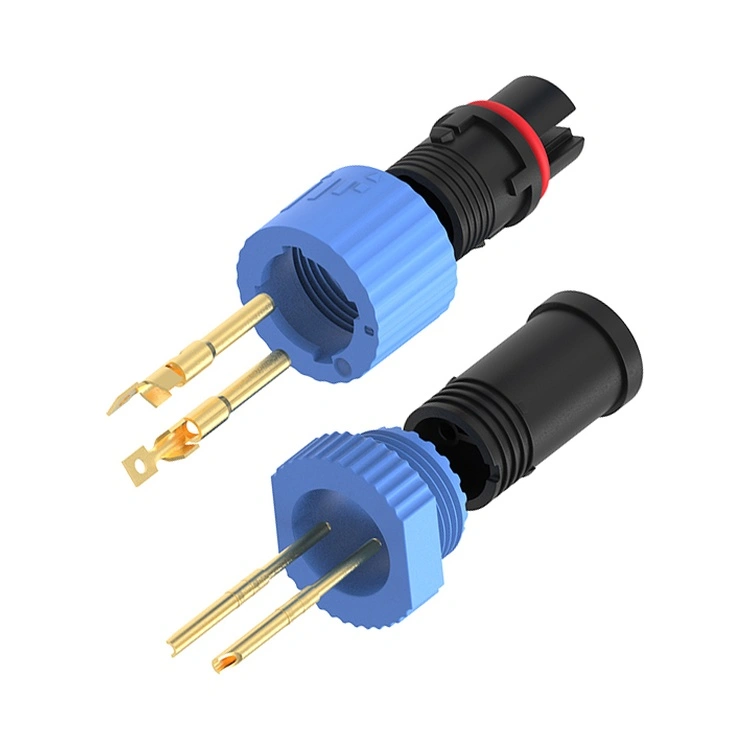

Liên hệ:Hợp kim đồng mạ vàng
Điện trở tiếp xúc:3mΩ
Độ bền giao phối:≥500 lần
Tính dễ cháy:UL 94 V-0
Sự tuân thủ:RoHS, REACH
| Diện mạo | Dòng Reunion M15 | Thương hiệu cao cấp EU/Mỹ | Các lựa chọn thay thế chi phí thấp |
| Đơn giá | Cạnh tranh về số lượng (yêu cầu định giá theo cấp độ) | Cao hơn 2–3 lần | Trả trước rẻ hơn nhưng chi phí thất bại ẩn |
| Vách ngăn an toàn nội bộ | Có – tiêu chuẩn trên tất cả các chân | Hiếm khi được cung cấp | Luôn vắng mặt |
| Vật liệu nhà ở | PA66 | PA hoặc hợp kim kẽm | Loại tái chế/không xác định – trở nên giòn sau 2 năm |
| Mạ tiếp xúc | Mạ vàng | Vàng hoặc bạc (0,1–0,2µm) | Thiếc hoặc không mạ |
| Phạm vi nhiệt độ | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Truy xuất nguồn gốc | Mã hóa ERP từ lô nhựa đến khâu lắp ráp cuối cùng | Đúng | Không có |
| Thời gian dẫn | 12–15 ngày | 6–8 tuần | Không thể đoán trước (30–60 ngày) |
| Tùy chỉnh MOQ | 100 chiếc (đối với cụm cáp) | Hơn 500 chiếc | Không được cung cấp |
| Hỗ trợ kỹ thuật | Phản hồi 24h, 10 kỹ sư nội bộ | Chậm hơn do hỗ trợ theo cấp bậc | Không có hỗ trợ kỹ thuật |
Cơ sở sản xuất của Reunion (được chứng nhận ISO 9001, 14001 và 13485) hoạt động dưới sự kiểm soát quy trình thống kê nghiêm ngặt. Mỗi lô sản xuất của Đầu nối chống nước dòng M15 bao gồm:
Nguyên liệu thô
Hồ sơ ép phun trong quá trình (áp suất, nhiệt độ, thời gian chu kỳ)
Kiểm tra điện 100% (Hi-pot, điện trở cách điện và điện trở tiếp xúc)
Báo cáo thử nghiệm ngâm IP67 (mẫu ngẫu nhiên từ mỗi lô – giữ lại ảnh và video)
các Đầu nối chống nước dòng M15 không phải là một đầu nối tự động hóa chung được tái sử dụng cho chiếu sáng. Nó giải quyết ba lỗ hổng thực sự:
Công suất hiện tại: M12/M8 thường xử lý tối đa 4A; M15 mang lại10A mỗi chân—cần thiết cho mô-đun LED 100W+.
Phân vùng an toàn: Những rào cản nội tại làbắt buộc dành cho hệ thống SELV (Điện áp cực thấp an toàn) nơi dây nguồn và dây điều khiển cùng tồn tại. Nếu không có chúng, một sợi dây đi lạc có thể làm chập mạch 250V thành đường tín hiệu—làm hỏng trình điều khiển.
Độ bền: Vỏ PA66 của M15 với bộ ổn định tia cực tím ngăn ngừa vết nứt do ánh nắng mặt trời gây ra—một chế độ hư hỏng đã biết đối với hỗn hợp nylon M12 tiêu chuẩn trong các giá đỡ cột ngoài trời.
Ba lý do kỹ thuật:
Trận đấu giãn nở nhiệt: PA66 giãn nở/co lại với vỏ cáp và vỏ đèn LED, giảm ứng suất cắt của vòng đệm khi dao động -40°C~+105°C.
Tránh ăn mòn điện: Trong môi trường muối ven biển hoặc tan băng, các đầu nối kim loại bị ăn mòn ở kẽ hở ngay cả khi được mạ. PA66 loại bỏ hoàn toàn điều này.
giảm cânTRÊN: Nhẹ hơn 40% so với vỏ kim loại tương đương—rất quan trọng đối với cánh tay đèn đúc hẫng dưới tải trọng gió.
Đối với các dự án yêu cầu tấm chắn kim loại rõ ràng (ví dụ: đèn y tế nhạy cảm với EMI), Reunion cung cấp dòng sản phẩm thay thế—nhưng đối với 95% ứng dụng LED ngoài trời, PA66 vượt trội hơn kim loại về tổng chi phí sở hữu.
Mô-men xoắn giao phối:Siết chặt bằng tay cho đến khi có vòng chữ O, sau đó áp dụng0,4–0,6 Nm bằng cờ lê lực. Không bao giờ vượt quá 0,8 Nm (nén quá mức sẽ làm biến dạng vòng chữ O).
Kiểm tra vòng chữ O:Thay thế vòng chữ O NBR được cài đặt sẵn mỗi lần24 tháng để lắp đặt với chu trình nhiệt hàng ngày >30°C delta.
Đầu vào cáp:Duy trì mộtĐường kính cáp 5× bán kính uốn cong ở bộ phận giảm sức căng để tránh các khe hở nhỏ xung quanh lớp cách điện của dây.
Định hướng: Luôn dẫn cáp hướng xuống dưới để tránh đọng nước ở bề mặt vỏ sau.
Reunion cung cấp các bộ dây cáp được lắp ráp tại nhà máy với các đầu nối được mô-men xoắn trước—loại bỏ sự biến đổi khi lắp đặt tại hiện trường cho các dự án cơ sở hạ tầng quan trọng.
