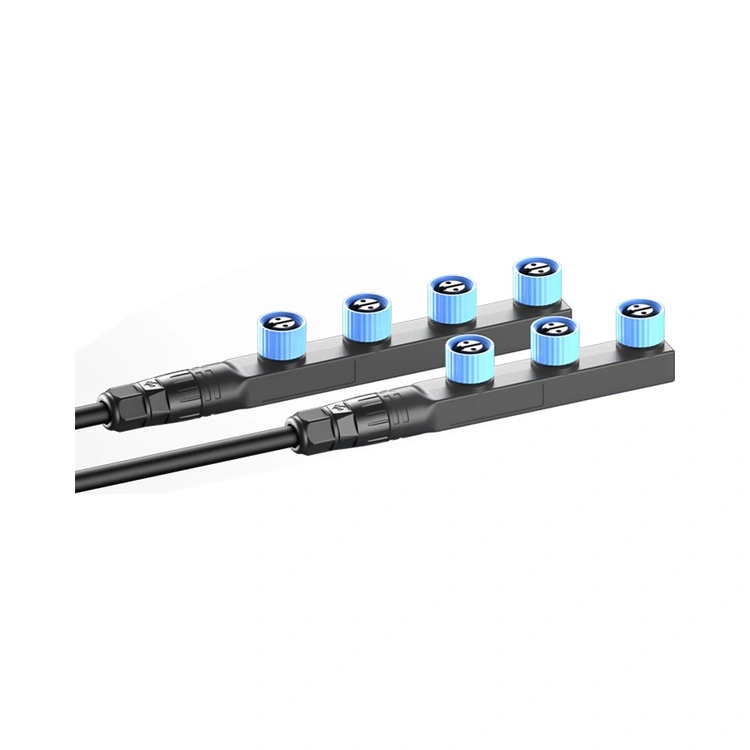

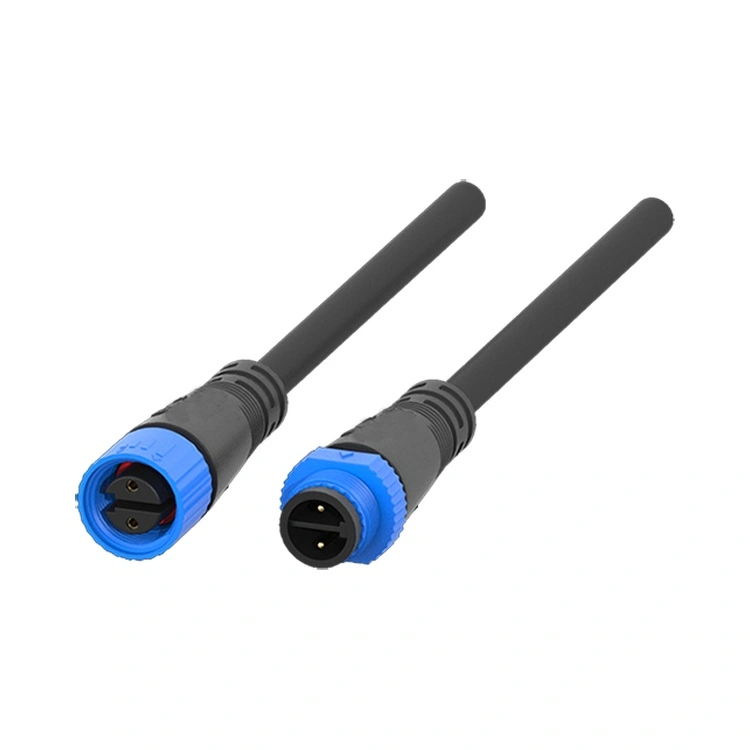

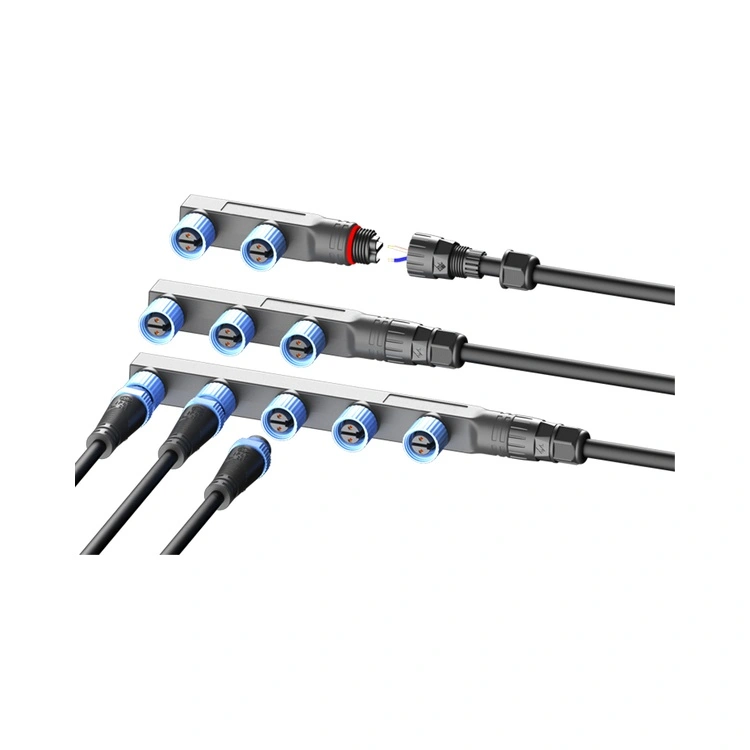

Đầu nối đèn LED dòng M15 là đầu nối chuyên dụng của Reunion dành cho ngành chiếu sáng LED ngoài trời—một trong những phân khúc phát triển nhanh nhất trong lĩnh vực chiếu sáng công nghiệp. Được chứng nhận theo tiêu chuẩn giao diện chiếu sáng LED, đầu nối tròn có ren này kết hợp thiết kế loại F 15mm nhỏ gọn với lớp đệm kín được xếp hạng IP67, khiến nó phù hợp với đèn đường, chiếu sáng đường hầm, chiếu sáng kiến trúc, đèn pha sân vận động và màn hình LED ngoài trời.
Vỏ của đầu nối được làm từ nhựa nhiệt dẻo PA66 có độ bền cao, mang lại khả năng chống chịu thời tiết, chống ăn mòn và độ bền cơ học tuyệt vời mà không phải lo ngại về trọng lượng và ăn mòn như các lựa chọn thay thế bằng kim loại.
Tính năng an toàn quan trọng của dòng M15 là thiết kế vách ngăn bên trong đa lõi—rào chắn riêng biệt giữa các dây dẫn điện giúp ngăn chặn đoản mạch do hư hỏng cách điện, một yêu cầu quan trọng đối với việc lắp đặt đèn LED công suất cao nơi nguồn điện có thể cung cấp trên 500W.

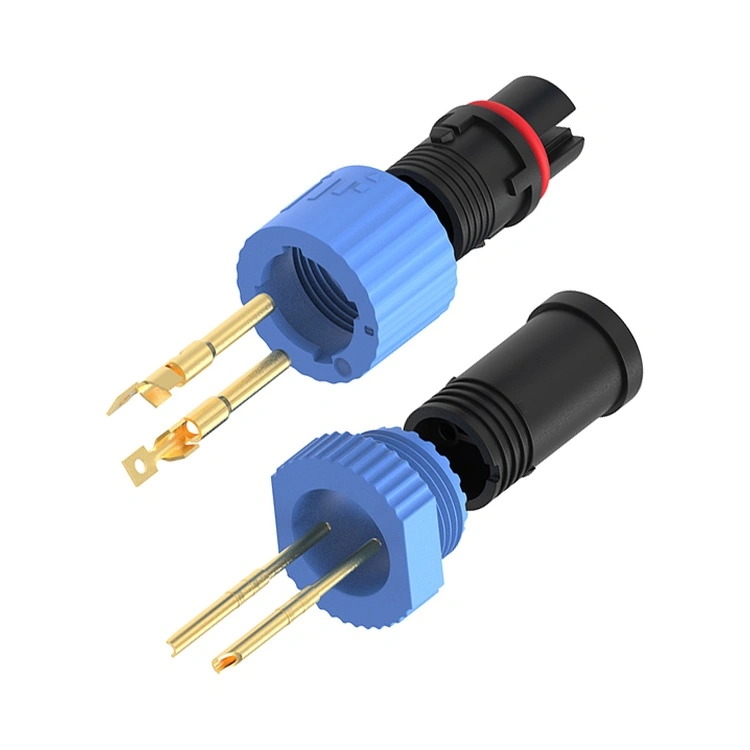

Các tiếp điểm được chế tạo từ hợp kim đồng mạ vàng, duy trì điện trở tiếp xúc ở mức thấp và ổn định (<3mΩ) trong suốt thời gian sử dụng của đầu nối.
Có sẵn ở các cấu hình 2, 3, 4 và 5 chân với định mức dòng điện lên đến 10A, dòng M15 hỗ trợ cả trình điều khiển LED dòng điện không đổi và điện áp không đổi.
Reunion sản xuất dòng M15 thông qua quy trình tích hợp theo chiều dọc—từ ép phun chính xác đến lắp ráp tự động và thử nghiệm điện 100%. Cơ chế khóa ren đảm bảo khả năng kết nối chống rung—rất quan trọng đối với việc lắp đặt tiếp xúc với gió, rung động do giao thông và chu kỳ nhiệt từ -40°C đến +105°C.
Đối với các kỹ sư thiết kế hệ thống chiếu sáng ngoài trời, đầu nối này cung cấp giải pháp đáng tin cậy, an toàn và nhỏ gọn được thiết kế riêng cho các ứng dụng LED, được hỗ trợ bởi 15 năm kinh nghiệm sản xuất của Reunion.
Dòng M15 được thiết kế nhằm mục đích chiếu sáng LED ngoài trời, với các tính năng đáp ứng nhu cầu cụ thể của việc lắp đặt ngoài trời lâu dài.
| Tính năng | Lợi ích |
| Niêm phong môi trường IP67 | Chịu được ngâm nước liên tục—đáng tin cậy cho đèn đường, đèn đường hầm và màn hình ngoài trời tiếp xúc với mưa, tuyết và lũ lụt. |
| Phân vùng nội bộ đa lõi | Rào chắn riêng biệt giữa các dây dẫn điện—tăng cường an toàn điện trong lắp đặt đèn LED công suất cao. |
| Thiết kế kiểu F nhỏ gọn | Giao diện 15mm tiết kiệm không gian—lý tưởng cho các bộ đèn LED mỏng và hệ thống chiếu sáng mô-đun có khoảng cách chật hẹp. |
| Nhà ở PA66 | Chịu được thời tiết, chống ăn mòn—được thiết kế để sử dụng ngoài trời. |
| Danh bạ hợp kim đồng mạ vàng | Điện trở tiếp xúc thấp (<3mΩ) và khả năng chống ăn mòn—duy trì hiệu suất ổn định của bộ điều khiển đèn LED theo thời gian. |
| Cơ chế khóa ren | Kết nối chống rung—ngăn chặn sự lỏng lẻo do gió, rung động giao thông và chu kỳ nhiệt. |
| Cấu hình chân 2-5 | Hỗ trợ các ứng dụng LED dòng điện không đổi, điện áp không đổi và nguồn/tín hiệu hỗn hợp. |
| -40°C đến +105°C Hoạt động | Phạm vi nhiệt độ rộng bao gồm các điều kiện ngoài trời khắc nghiệt—từ mùa đông Bắc Cực đến mùa hè sa mạc. |
| tham số | 2 chân | 3 chân | 4 chân | 5 chân |
| Đánh giá điện áp | 250V | 250V | 125V | 125V |
| Đánh giá hiện tại | 10A | 10A | 10A | 10A |
| Phần dây | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Nhiệt độ hoạt động:-40°C ~ +105°C
Đánh giá bảo vệ:IP67 / IP68 (giao phối)
Vật liệu nhà ở:PA66
Tài liệu liên hệ:Hợp kim đồng mạ vàng
Điện trở tiếp xúc:3mΩ
Chu kỳ giao phối:≥500
Tiêu chuẩn thiết kế:Tuân thủ các tiêu chuẩn giao diện chiếu sáng LED
Đánh giá tính dễ cháy:UL 94 V-0
Tất cả các vật liệu tuân thủ RoHS
Đầu nối đèn LED dòng M15 được triển khai trên các ứng dụng chiếu sáng ngoài trời, nơi độ tin cậy và an toàn là tối quan trọng.
Chiếu sáng đường phố & đường cao tốc– Hệ thống đèn đường LED và hệ thống chiếu sáng đường cao tốc.
Chiếu sáng đường hầm– Chiếu sáng đường hầm đường cao tốc và đường sắt.
Chiếu sáng kiến trúc & mặt tiền– Xây dựng đề cương, cầu, tượng đài.
Chiếu sáng sân vận động & thể thao– Hệ thống đèn pha diện rộng.
Màn hình LED ngoài trời– Biển quảng cáo mô-đun và màn hình khổ lớn.
Chiếu sáng cảnh quan & công viên– Chiếu sáng lối đi, lắp đặt trang trí và chiếu sáng sân vườn.
Chiếu sáng bằng năng lượng mặt trời– Chiếu sáng đường phố và lối đi không nối lưới.
| Chứng nhận | Phạm vi |
| ISO 9001:2015 | Quản lý chất lượng - thiết kế, sản xuất và dịch vụ hậu mãi. |
| ISO 14001:2015 | Quản lý môi trường—giảm chất thải đã được xác minh và các biện pháp thực hành bền vững. |
| ISO 13485:2016 | Quản lý chất lượng thiết bị y tế—áp dụng cho M15 được sử dụng trong thiết bị chẩn đoán hoặc theo dõi. |
| UL được công nhận | Chứng nhận an toàn cấp thành phần cho thị trường Bắc Mỹ. |
| RoHS | Hạn chế các chất độc hại—tuân thủ Chỉ thị của EU. |
Dây chuyền sản xuất đầu nối LED M15 của Reunion hoạt động dưới sự kiểm soát quy trình nghiêm ngặt. Việc niêm phong IP67 được xác minh trên mỗi lô sản xuất thông qua thử nghiệm ngâm thực tế. Hồ sơ kiểm tra, chứng chỉ vật liệu và báo cáo kiểm tra được lưu giữ cho mỗi lô, hỗ trợ kiểm tra chất lượng và yêu cầu tài liệu của khách hàng.
Thiết kế phân vùng bên trong đa lõi là mộttính năng an toàn được thiết kế đặc biệt cho dòng M15 dành cho các ứng dụng chiếu sáng LED. Trong hệ thống lắp đặt đèn LED công suất cao, nguồn điện có thể cung cấp >500W ở điện áp lên tới 350V DC. Nếu lớp cách điện của dây bị hỏng (trong quá trình lắp đặt hoặc do rung), các dây dẫn tiếp xúc có thể bị đoản mạch—gây ra lỗi bộ điều khiển hoặc thậm chí là cháy. Các vách ngăn bên trong cung cấp sự ngăn cách vật lý giữa các dây dẫn trong thân đầu nối, ngăn chặn sự tiếp xúc ngay cả khi lớp cách điện bị tổn hại. Tính năng này làkhông chuẩn trong các đầu nối đa năng (M8/M12) và là điểm khác biệt chính của M15. Các vách ngăn của Reunion được đúc liền với chất cách điện—không được thêm vào dưới dạng các bộ phận riêng biệt—đảm bảo chúng vẫn hoạt động hiệu quả trong suốt thời gian sử dụng của đầu nối.
Để đạt được và duy trì mức niêm phong IP67 khi lắp đặt đèn LED ngoài trời, Reunion khuyến nghị:
mô-men xoắn giao phối– Siết chặt đai ốc khớp nối cho đến khi vòng chữ O tiếp xúc với bề mặt bảng điều khiển, sau đó tác dụng thêm mômen xoắn bằng0,4-0,6Nmsử dụng cờ lê lực. Không vượt quá 0,8Nm.
Kiểm tra vòng chữ O– Vòng chữ O được lắp sẵn cần được kiểm tra ở mỗi chu kỳ bảo trì. Thay thế nếu thấy biến dạng, nứt hoặc cứng lại.
Lịch thay thế vòng chữ O– Đối với việc lắp đặt ngoài trời với chu kỳ nhiệt hàng ngày, hãy thay vòng chữ O 2-3 năm một lần như một phần của bảo trì phòng ngừa.
Bán kính uốn cáp– Duy trì bán kính uốn cong tối thiểu làĐường kính cáp 5× tại đầu vào của đầu nối để tránh gây căng thẳng cho vòng đệm cáp.
Hướng cáp– Định hướng lối thoát cáp xuống dưới để ngăn nước đọng lại gần bề mặt bịt kín.
Vệ sinh trước khi kết nối lại– Làm sạch bên ngoài đầu nối bằng chất tẩy rửa nhẹ và nước trước khi kết nối lại để ngăn các mảnh vụn làm ảnh hưởng đến vòng đệm.
