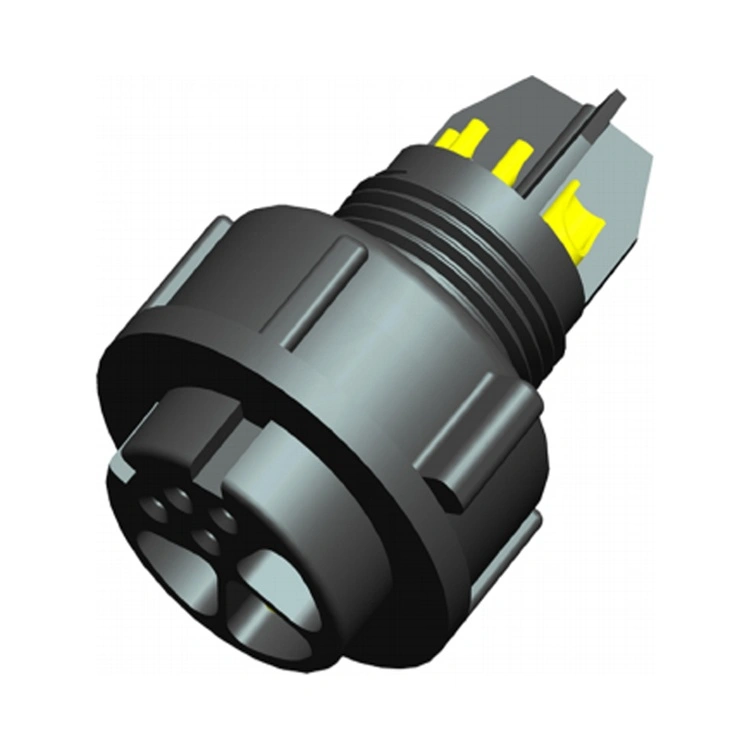

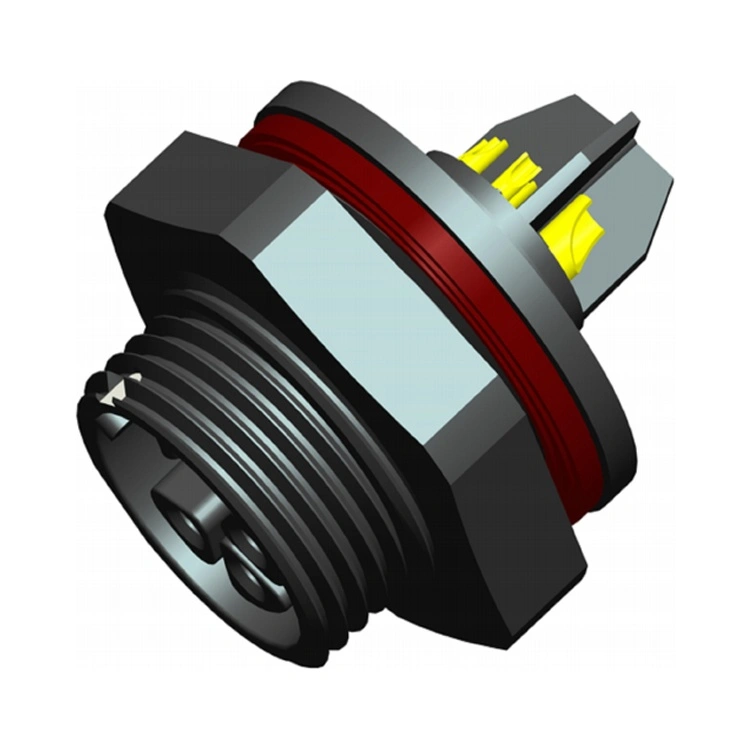

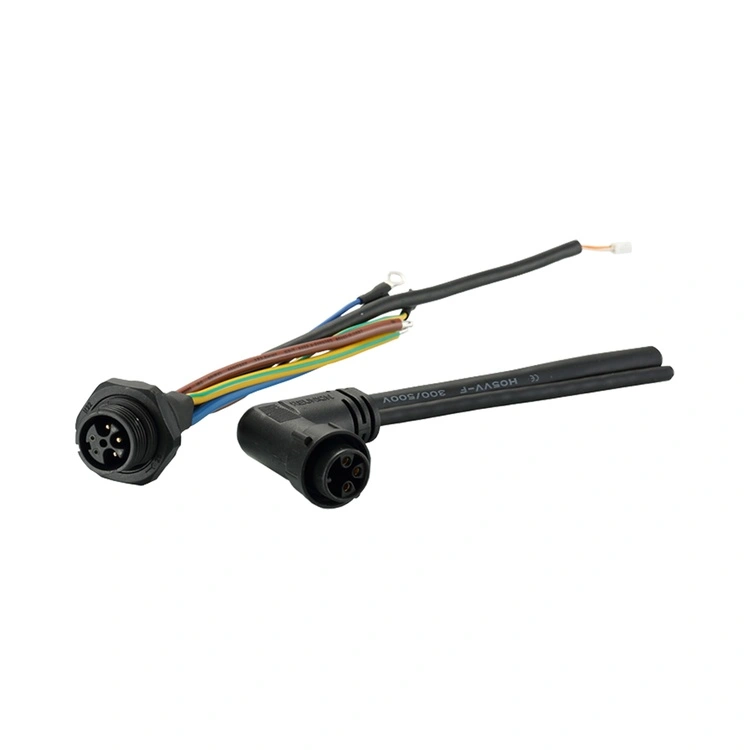

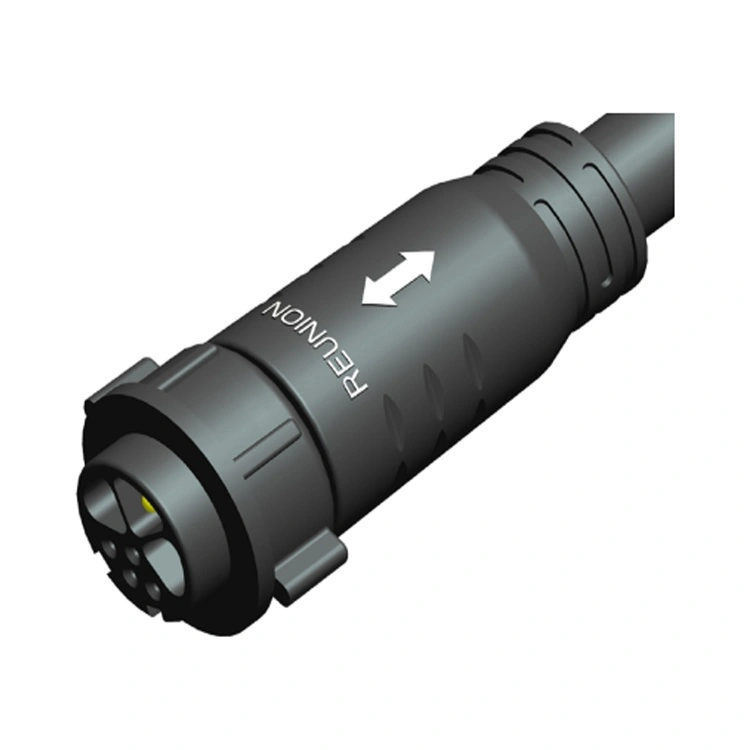

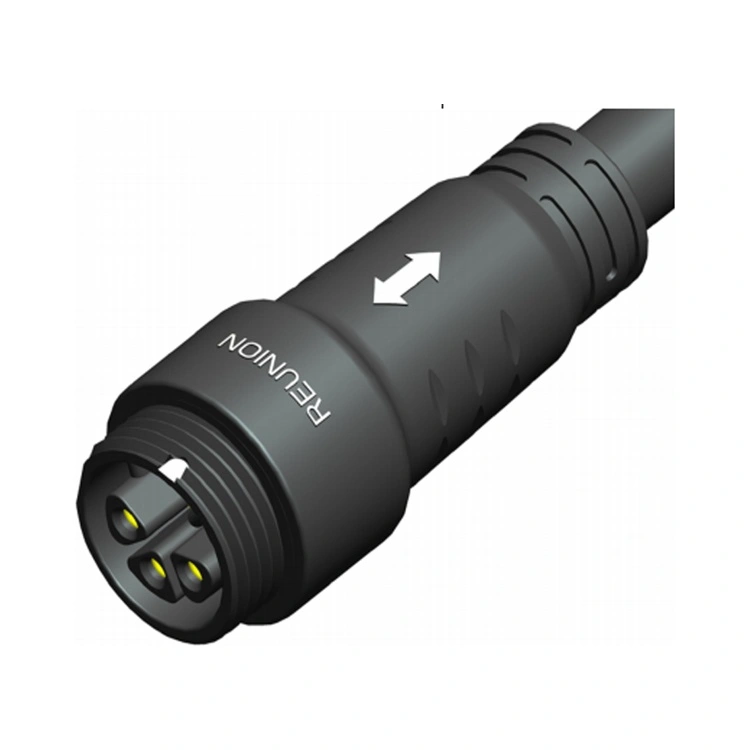

Đầu nối kết hợp nguồn & tín hiệu dòng M là giải pháp kết nối tích hợp của Reunion dành cho các ứng dụng yêu cầu cả nguồn điện và truyền dữ liệu trong một vỏ nhỏ gọn. Đầu nối này kết hợp cơ chế khóa ren và bịt kín môi trường mạnh mẽ của dòng M với cấu hình tiếp xúc tín hiệu nguồn kết hợp—loại bỏ nhu cầu sử dụng cáp nguồn và cáp tín hiệu riêng biệt.
Các tiếp điểm nguồn được thiết kế để kết nối an toàn, điện trở thấp với khổ dây lên đến 14 AWG, trong khi các tiếp điểm tín hiệu được che chắn và định vị để giảm thiểu nhiễu xuyên âm. Reunion sản xuất dòng M thông qua quy trình tích hợp theo chiều dọc—từ gia công chính xác đến lắp ráp tự động và thử nghiệm điện 100%. Đối với các kỹ sư thiết kế thiết bị công nghiệp nhỏ gọn, robot hoặc hệ thống tự động, đầu nối này cung cấp giải pháp hiệu quả, đáng tin cậy giúp giảm độ phức tạp của hệ thống dây điện và yêu cầu về không gian bảng điều khiển.
| Tính năng | Lợi ích |
| Nguồn và tín hiệu trong một đầu nối | Kết hợp nguồn điện (lên đến 22A) và truyền tín hiệu trong một giao diện duy nhất—giảm không gian bảng điều khiển, số lượng cáp và thời gian lắp đặt. |
| Niêm phong môi trường IP67 | Chống bụi và bảo vệ chống ngâm nước tạm thời—đáng tin cậy trong môi trường công nghiệp, rửa trôi và ngoài trời. |
| Cơ chế khóa ren | Kết nối chống rung—ngăn chặn tình trạng ngắt kết nối ngẫu nhiên trong các ứng dụng có độ rung cao. |
| Nhiều cấu hình tín hiệu nguồn | Dòng 1M 2+4Pin, 7Pin và 9Pin Dòng 2M 3+2, 3+4Pin và 9Pin—thích ứng với các yêu cầu về nguồn và tín hiệu khác nhau. |
| Danh bạ mạ vàng | Khả năng chống tiếp xúc và chống ăn mòn thấp—duy trì hiệu suất qua hàng trăm chu kỳ kết nối. |
| -40°C đến +105°C Hoạt động | Phạm vi nhiệt độ rộng bao gồm các điều kiện công nghiệp và ngoài trời khắc nghiệt. |
| Tùy chọn chấm dứt linh hoạt | Hàn, nhúng-hàn và PCB—thích ứng với các phương pháp lắp ráp khác nhau. |
| tham số | Dòng 1M | Dòng 2M |
| Cấu hình liên hệ | 2+4 chân, 7 chân, 8 chân | 3+2 chân, 3+4 chân, 9 chân |
| Nguồn điện hiện tại | 12A | 22A |
| Điện áp nguồn | 250V | 800V |
| Tín hiệu hiện tại | 6A | 9A |
| Điện áp tín hiệu | Lên đến 50V AC/DC | |
| Điện trở cách điện | ≥2000MΩ | ≥2000MΩ |
| Chu kỳ giao phối | ≥1000 lần | ≥1000 lần |
| Nhiệt độ hoạt động | -40°C ~ +105°C | -40°C ~ +105°C |
| Xếp hạng bảo vệ | IP67 (điều kiện giao phối) | IP67 (điều kiện giao phối) |
| Vật liệu nhà ở | PA6 | PA6 |
| Tài liệu liên hệ | Hợp kim đồng mạ vàng | Hợp kim đồng mạ vàng |
Đầu nối kết hợp nguồn và tín hiệu dòng M được triển khai trong các ngành công nghiệp nơi kết nối tín hiệu nguồn kết hợp giúp đơn giản hóa thiết kế thiết bị và giảm độ phức tạp của việc lắp đặt.
Robotics – Công suất động cơ + phản hồi bộ mã hóa, công suất dụng cụ cuối cánh tay + tín hiệu cảm biến.
Tự động hóa công nghiệp – Công suất thiết bị truyền động + phản hồi vị trí, điều khiển van + giám sát trạng thái.
Thiết bị y tế – Công suất bơm + tín hiệu cảm biến lưu lượng, nguồn thiết bị chẩn đoán + dữ liệu.
Đèn LED – Trình điều khiển đèn LED công suất cao + tín hiệu điều khiển DALI/DMX.
Cảm biến công nghiệp – Nguồn cảm biến + Giao tiếp IO-Link.
Sản xuất ô tô – Nguồn thiết bị dây chuyền lắp ráp + tín hiệu điều khiển.
Năng lượng tái tạo – Công suất theo dõi năng lượng mặt trời + phản hồi vị trí.
| Chứng nhận | Phạm vi |
| ISO 9001:2015 | Quản lý chất lượng - thiết kế, sản xuất và dịch vụ hậu mãi. |
| ISO 14001:2015 | Quản lý môi trường—giảm chất thải đã được xác minh và các biện pháp thực hành bền vững. |
| ISO 13485:2016 | Quản lý chất lượng thiết bị y tế—áp dụng cho dòng M dùng trong thiết bị chẩn đoán hoặc theo dõi. |
| UL được công nhận | Chứng nhận an toàn cấp thành phần cho thị trường Bắc Mỹ. |
| RoHS | Hạn chế các chất độc hại—tuân thủ Chỉ thị của EU. |
Dây chuyền sản xuất dòng M của Reunion hoạt động dưới sự kiểm soát quy trình nghiêm ngặt. Việc niêm phong IP67 được xác minh trên mỗi lô sản xuất thông qua thử nghiệm ngâm thực tế. Hồ sơ kiểm tra, chứng chỉ vật liệu và báo cáo kiểm tra được lưu giữ cho từng lô.

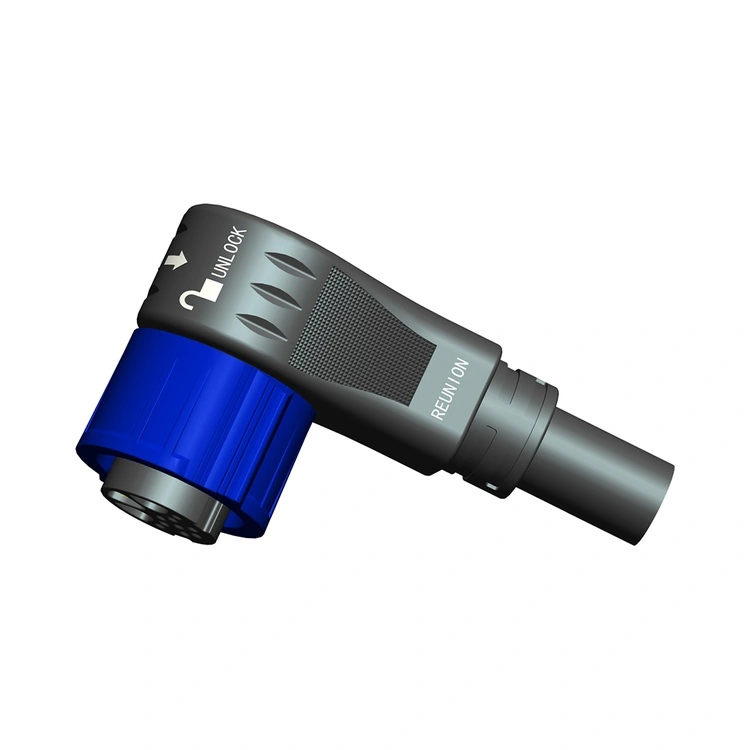

Cả hai đầu nối đều kết hợp nguồn và tín hiệu trong một giao diện duy nhất nhưng chúng phục vụ các nhu cầu ứng dụng khác nhau:
| Diện mạo | Dòng M lai | Dòng X lai |
| Cơ chế khóa | Hệ thống khóa ren | Hệ thống khóa xoay nhanh |
| Niêm phong | IP67 (tiêu chuẩn) | IP67 (tiêu chuẩn) |
| Đánh giá sức mạnh | Lên đến 22A | Lên đến 30A |
| Kích thước vỏ | Dòng 1M, 2M | Dòng 1X, 3X |
| Ứng dụng chính | Công nghiệp, robot, đèn LED, | Thiết bị kiểm tra, robot, pin, năng lượng, màn hình LED |
